Conexión a un dispositivo de la fuente de S-Vídeo o de
vídeo compuesto
Observe el dispositivo de la fuente de vídeo para ver si hay alguna toma de salida de S-Vídeo
o vídeo compuesto que no esté en uso:
• Si es así, puede continuar con este procedimiento.
• Si no es así, debe volver a evaluar el método que desea utilizar para conectar el
dispositivo.
Para conectar el proyector a un dispositivo de la fuente de S-Vídeo o vídeo:
1. Tome el cable de S-Vídeo o vídeo (accesorio opcional) y conecte un extremo a la toma
de salida de S-Vídeo o vídeo del dispositivo de la fuente de vídeo.
2. Conecte el otro extremo del cable de S-Vídeo o vídeo a la toma S-VIDEO (S-Vídeo)/
VIDEO (Vídeo) del proyector.

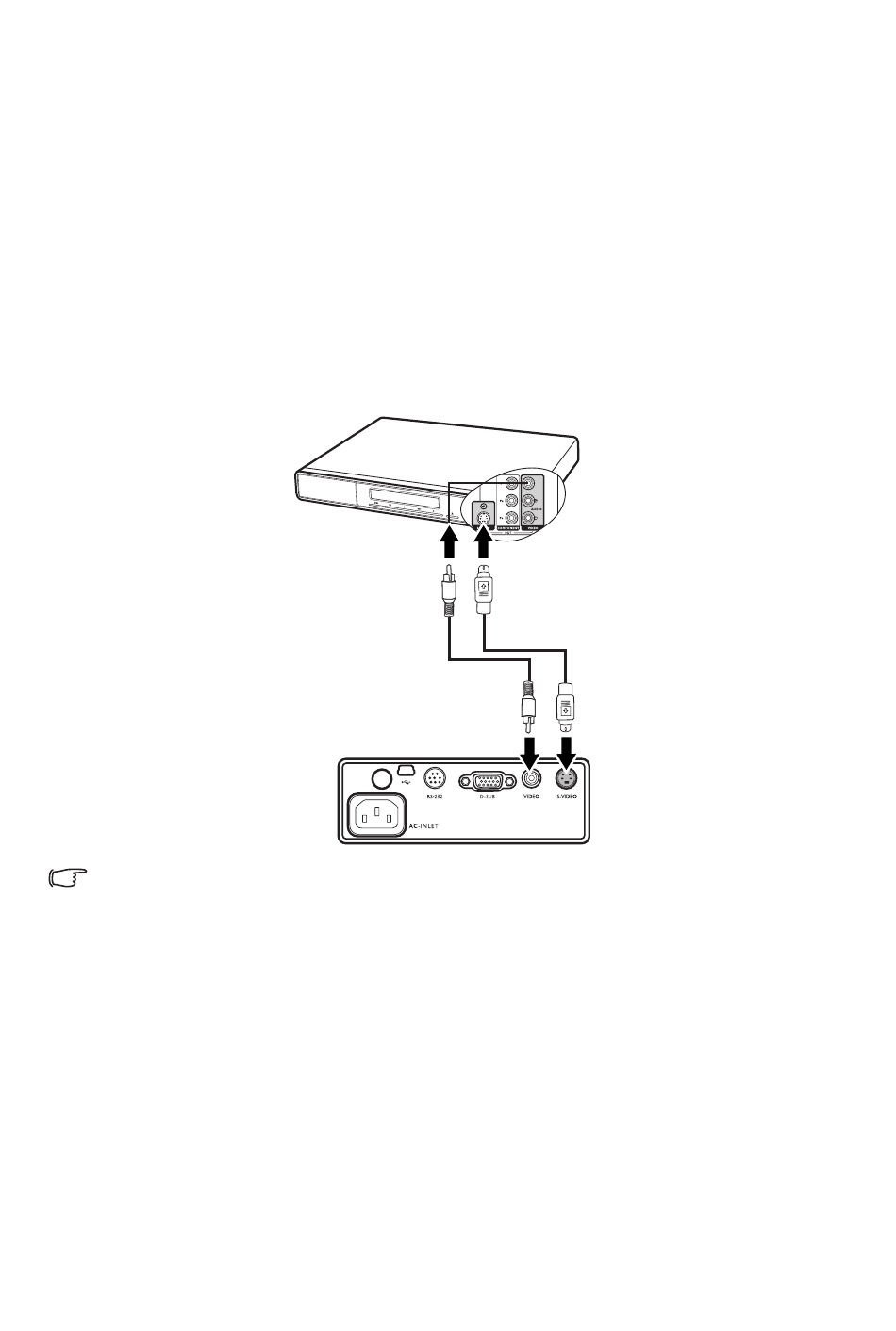

La ruta de conexión final debe ser similar a la del siguiente diagrama:
Dispositivo de A/V
• Si ya ha realizado una conexión de vídeo de componente entre el proyector y el
dispositivo de la fuente de vídeo, no debe volver a conectar este dispositivo mediante una
conexión de S-Vídeo o Vídeo, ya que ésta sería una segunda conexión innecesaria con
una calidad de imagen inferior.
Sólo necesita conectar este dispositivo mediante una conexión de vídeo compuesto si el
dispositivo de la fuente de vídeo no se suministra con conexiones de vídeo compuesto y
S-Vídeo (por ejemplo, con una cámara de vídeo analógica).
Consulte
más información.
• Si la imagen de vídeo seleccionada no se muestra después de encender el proyector y se
ha seleccionado la fuente de vídeo correcta, compruebe que el dispositivo de la fuente de
vídeo está conectado y funciona correctamente. Compruebe también que los cables de
señal se han conectado correctamente.
20 Conexión
Cable de vídeo
"Conexión de dispositivos de la fuente de vídeo" en la página 18
Cable de S-Vídeo
o
para obtener
