Manuales relacionados para Heyl Testomat ECO
Resumen de contenidos para Heyl Testomat ECO

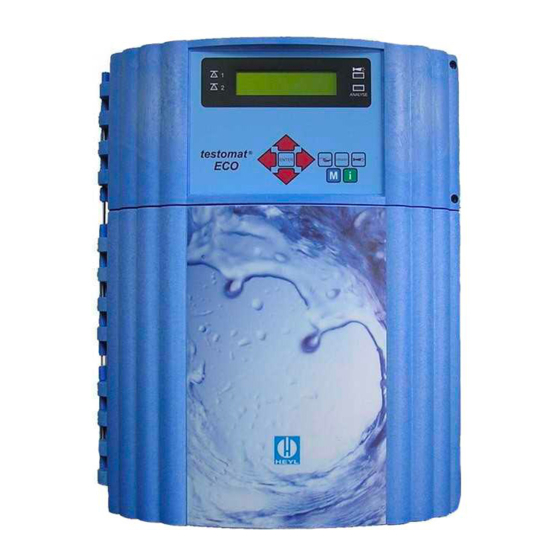

- Página 1 ® Testomat Sistema automático de análisis con microprocesador Manual de instrucciones...
-
Página 2: Tabla De Contenido
Índice Introducción ............... 1 Contador de agua ...............12 Campo de aplicación ............1 Interfaz ................12 Indicadores disponibles para el Testomat ® ECO ....1 Estructura de los menús ........... 12 Recomendaciones de uso ..........2 Recomendaciones para un correcto funcionamiento ..2 Selección y entrada de datos .......... -
Página 3: Introducción
El correcto funcionamiento del Testomat® ECO está cubierto por la garantía siempre y cuando se usen los indicadores de marca HEYL específicos del Testomat® 2000. Los defectos o problemas derivados del uso de otros indicadores no podrán considerarse dentro del marco de la garantía o ser objeto de un gesto de favor. -
Página 4: Recomendaciones De Uso
Recomendaciones de uso • Marcha / parada repetidas: Espere al menos 5 segundos antes de volver a poner en marcha / parada el aparato pulsando el interruptor principal. • Consideración de las condiciones ambientales: Con el fin de poder garantizar un funcionamiento fiable, el aparato sólo debe utilizarse en las condiciones ambientales indicadas en el capítulo “Características técnicas”. -
Página 5: Instalación Y Puesta En Marcha
Instalación y puesta en marcha La instalación y la puesta en marcha sólo deben efectuarse por personal cualificado autorizado. Montaje El aparato debe estar montado verticalmente. Evite cualquier deformación del soporte. Las puertas del aparato se abren hacia la izquierda. Asegúrese de que hay suficiente espacio para abrir las puertas. -
Página 6: Funcionamiento Con Desgasificador
Funcionamiento con desgasificador Si el agua que se va a analizar con el TESTOMAT® ECO (medición de la dureza) contiene más de 100 mg/l aproximadamente de CO , recomendamos que instale un desgasificador de tipo R. Éste debe montarse al menos a 3 m por encima del TESTOMAT®... -
Página 7: Descripción General
Descripción general Organización interna... -
Página 8: Descripción De Las Conexiones Eléctricas
Descripción de las conexiones eléctricas Asignación de los bornes IN = entrada, OUT = salida Designación Tipo Función Observaciones Toma de tierra (5x) Red, L = fase Alimentación Red, N = neutro 230-240 V AC Neutro, conmutado (8x) Tensión red, 4 A máx. Fase, conmutada (8x) Salida valor límite 1 –... -
Página 9: Descripción De Los Elementos De Visualización Y De Control
Descripción de los elementos de visualización y de control (1) Interruptor marcha / parada El aparato está equipado con un interruptor de marcha / parada situado en el lado derecho que permite conectar / desconectar el aparato. (2) Fusible (en el interior del aparato) Este fusible protege las salidas de una sobrecarga o un cortocircuito. -
Página 10: Descripción De Las Salidas
Descripción de las salidas VL1 y VL2 Salidas de los valores límites Hay dos contactos secos disponibles para la señal de rebasamiento de los valores límites. Los valores límites, la histéresis y la función se pueden programar libremente para los dos contactos: Función Tipo de contenido Acción... -
Página 11: Descripción De Las Entradas Y Salidas
Descripción de las entradas y salidas Conecte las entradas “Stop” e “IN” únicamente con contactos libres de potencial Stop Parada de un análisis externo Función Tipo de contacto Duración del control Acción Stop — No se efectúa ningún — Parada de un análisis análisis mientras el Programable externo (por el... -
Página 12: Desarrollo De Un Análisis
Desarrollo de un análisis (ejemplo con un diagrama de secuencia esquematizado) Aclarado de los conductos de toma de muestras y de la cámara de medición (cumplimiento del tiempo de aclarado de los conductos) Llenado de la cámara de medición 3, 4 Verificación de la limpieza de la muestra, dosificación del indicador (cápsula magnética en marcha) Análisis y visualización de la reacción Vaciado de la cámara de medición... -
Página 13: Histéresis
Histéresis La salida afectada sólo se activa tras el 1 , 2º ó 3 análisis incorrecto (supresión del primero o del segundo valor). Esto da una mayor seguridad en el momento de la explotación del análisis, en especial en el caso de un aclarado eventualmente insuficiente del conducto de toma de muestras. -
Página 14: Contador De Agua
Contador de agua Para una activación del análisis en función de la cantidad, es necesario conectar un contador de agua en la entrada IN 2. Programe el índice del contador de agua en el apartado del menú “CONTADOR DE AGUA” o introduzca el número de impulsiones del contador de agua de la TURBINA. -
Página 15: Menú De Información "I
Menú de información “i” Visualización en 2 linéas (armazón negro) Estructura del menú de información "i" < 0 .0 5 ° dH 1 : 0. 20 2: 0. 4 0 En el menú “Información”, puede solicitar la visualización de los ajustes y estados presentes del aparato telca "i"... -
Página 16: Menú De Programación "M
Menú de programación "M" P R O G R A M M E - " M " Selección: (1) Te s to ma t EC O P R O G R A M M E D E B A S E Seleccione el menú... -
Página 17: Programa Básico
PROGRAMA BÁSICO Tras haber abierto el menú con ayuda de la tecla “ENTER”, puede proceder a la PROGRAMACIÓN BÁSICA del aparato. Valores del programa Para volver a seleccionar el ajuste de fábrica, pulse simultáneamente las teclas “M” e “i” y ponga el aparato en marcha. Encontrará... -
Página 18: Mensajes De Error / Solución De Fallos
VALIDACIÓN CON LA TECLA indicador rebasado o magnética. Reemplazar el Stand-by ALARMA utilización de un indicador no indicador, utilice sólo un indicador HEYL Testomat® de origen 2000. Ddf DEFECTO DE DOSIFICACIÓN Después de la programación: • La bomba dosificadora es... -
Página 19: Información Adicional
Información adicional Descripción del defecto Causas posibles Remedios e intervenciones • La salida de corriente no funciona bien Valor medido incorrecto en la salida o Carga demasiado elevada no se puede medir ninguna corriente • Fusibles F9, F5 o F2 (240 V: F1) Reemplazar los fusibles. -
Página 20: Lista De Piezas Del Testomat Eco
N/ ref. 040123 Estuche de conversión para admisión de 32046 Tapa CNH 45 N agua Conexión frasco / dispositivo Testomat ECO (únicamente para regulador de presión como opción) 40131 Tapón roscado con inserto T2000 040127 Bloque regulador de presión (Bloque 40130 regulador / filtro completo con tubo) Tapón roscadoGL32 –... -
Página 21: Anexo Técnico
Anexo técnico Sinóptico del Testomat® ECO Caractéristiques techniques Características técnicas Alimentación eléctrica: 230 V o 24 V ± 10 %, 50 - 60 Hz, fusible M4A Piezas del aparato: 230 V: T0,16A 24 V: T2,0 El aparato posee una memoria permanente Potencia absorbida: 25 VA máx.
