Pantallas Meter (Medidor) - OutBack Power FLEXmax Serie Manual Del Usuario

Pantallas METER (MEDIDOR)

MAIN------------------
1:35:04p
SUM STATUS SETUP ADV
STATUS----------------
choose device
FX CC DC MAIN
STATUS/CC/PAGE1
MODE METER SETPT PG2
mode: Silent P00
in 11.2 vdc 0 adc
out 14.4 vdc 0 adc
DOWN STATUS PORT
STATUS/CC/METER----P00
charger 0 w
watts
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger 0.0 kwh
kwhrs
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger +000 Adc
amps DC
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger 0 ah
amp hour
DOWN UP TOP PORT
C
900-0009-09-00 Rev
Navegación para STATUS/CC/METER

<STATUS> regresa a la pantalla CC/PAGE1.

<DOWN> mueve al elemento siguiente de menú en el
diagrama.

<UP> mueve al elemento anterior de menú en el diagrama.

<TOP> regresa a la primera pantalla CC/METER para el puerto
mostrado.

<PORT> dirige el MATE para que lea el siguiente dispositivo
(puerto) en el HUB.
Pantallas METER (Medidor) del regulador de carga
Las pantallas METER muestran lecturas de energía, corriente y
tensión controladas por el FLEXmax. (Consulte la página 74 para
obtener más información sobre los mensajes de los modos
mostrados aquí).
mode/pv-in/bat-out:

mode (modo de cargador)
~
~
~
~
~
charger watts: Salida del cargador para la batería (en vatios).
charger kwhrs: Kilovatios-hora enviados hoy a las baterías.
charger amps dc: Corriente del cargador para la batería (Acc).
battery voltage: Tensión de la batería (Vcc).
panel voltage: Tensión de la matriz FV (Vcc).
CC Firmware revision: Nivel de la última revisión o actualización de
programación para el FLEXmax.
STATUS/CC/METER----P00
battery 13.7 Vdc
voltage
DOWN UP TOP PORT
STATUS/CC/METER----P00
panel 33 Vdc
voltage
DOWN UP TOP PORT

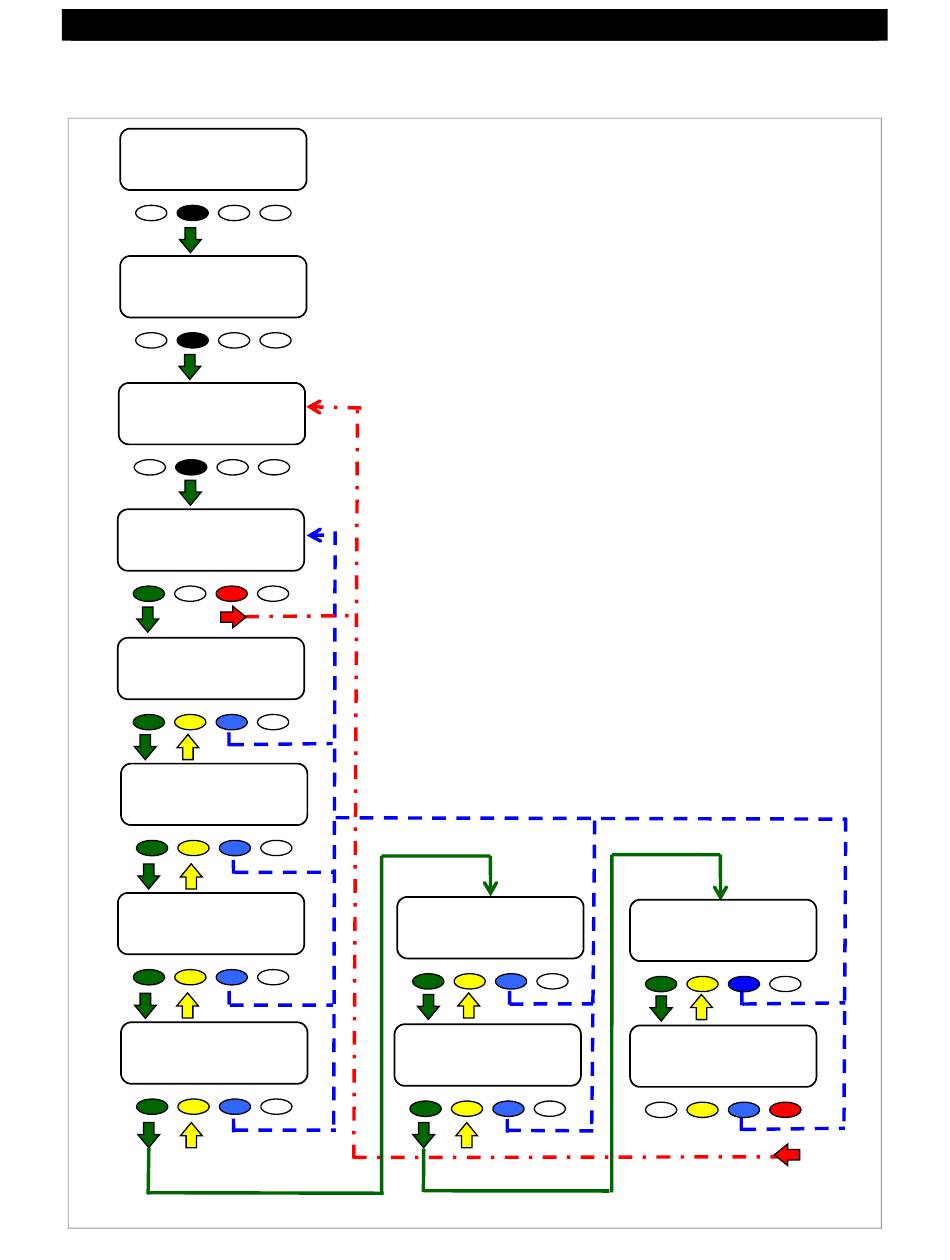

Figura 82 Pantallas METER (MEDIDOR)
Pantallas de MATE/MATE2

in vdc (tensión de la matriz FV)

adc (corriente Acc de FV de entrada)

Bulk
out vdc ((tensión de la batería Vcc de
salida)
Absorption (Absorción)
Float 
adc (corriente de salida Acc entregada
Silent (Silencioso)
a la batería)
Equalization (Compensación)
STATUS/CC/METER----P00
CC Firmware revision
DOWN UP TOP PORT
STATUS/CC/METER----P00
End of meter menu
002.001.000
UP TOP STATUS
