Pantallas LOG (REGISTRO)

MAIN------------------
1:35:04p
SUM STATUS SETUP ADV
STATUS----------------
choose device
FX CC DC MAIN
STATUS/CC/PAGE1
MODE METER SETPT PG2
STATUS/CC/PAGE2-------
PG1 LOGS STAT MAIN
STATUS/CC/LOG1-----P00
TODAY 0 AH 00.0 kWH
21Vp 00.0Ap 0.00kWp
DOWN DAY- DAY+ PORT
STATUS/CC/LOG2-----P00
TODAY battery
max 14.5V min 14.4V
DOWN DAY- DAY+ PORT
STATUS/CC/LOG3-----P00
TODAY absorb float
00:00 00:00
DOWN DAY- DAY+ PORT
STATUS/CC/METER----P00
end of cc logs display
TOP STATUS
C
900-0009-09-00 Rev

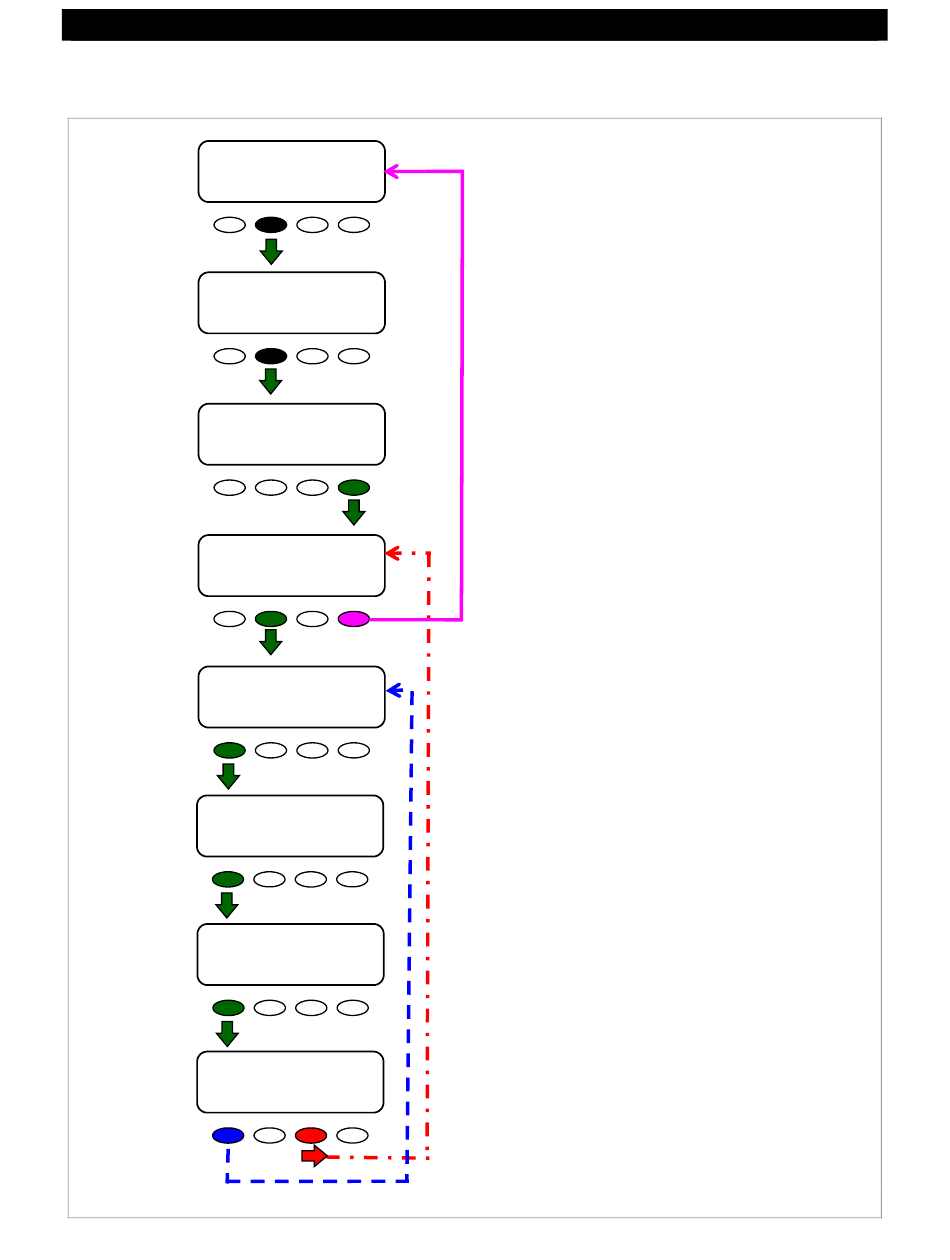

Figura 84 Pantallas LOG (REGISTRO)
Pantallas de MATE/MATE2
Navegación para STATUS/CC/LOGS

<STATUS> regresa a la pantalla CC/PG2.

<DOWN> mueve al elemento siguiente de
menú en el diagrama.

<UP> mueve al elemento anterior de menú
en el diagrama.

<TOP> regresa a la primera pantalla CC/LOG1
para el puerto mostrado.

<PORT> dirige el MATE para que lea el
siguiente dispositivo (puerto) en el HUB.

<DAY–> muestra la información de registro
de a un día hacia atrás. Los registros muestran
datos de hasta 128 días atrás.

<DAY+> muestra la información de registro
de a un día hacia adelante. Si se muestra el día
actual, al presionar esta tecla se regresa al
registro de 128 días atrás.
Registros del regulador de carga
Las pantallas LOGS (REGISTROS) contienen
información recopilada desde el FLEXmax en
cada día. Estos registros incluyen los amperios-
hora y kilovatios-hora acumulados por día, y las
lecturas pico de energía, corriente y tensión.
También incluye los temporizadores para el
cargador de batería de FLEXmax. Estos datos
son los mismos que aparecen en la pantalla
FLEXmax End-of-Day Summary (Resumen de fin
del día de FLEXmax, consulte la página 18.)
Registro 1 Hoy:

AH (Amperios-hora de batería acumulados)

Kwh (kilovatios de batería acumulados)

Vp (tensión de FV pico)

Ap (corriente de FV pico)

kWp (kilovatios-hora de FV pico)
Registro 2 Hoy:

max V (tensión de batería máxima)

min V (tensión de batería mínima)
Registro 3 Hoy:

absorb (temporizador de absorción)

float (temporizador de flotación)
