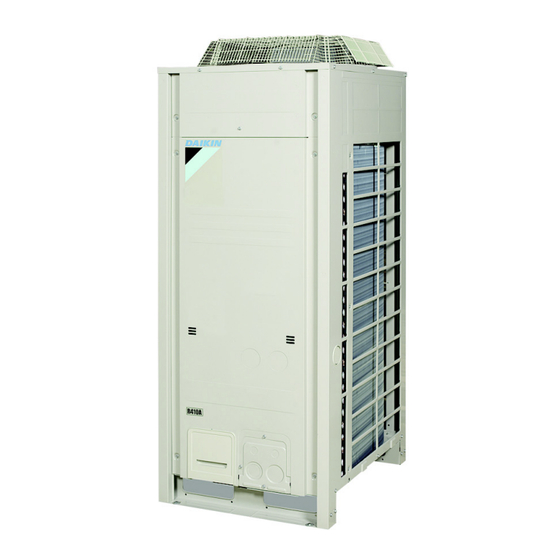

Resumen de contenidos para Daikin CMSQ-A7W1B Serie
- Página 1 datos técnicos CMSQ-A7W1B...
-
Página 2: Datos Técnicos
datos técnicos CMSQ-A7W1B... -
Página 3: Tabla De Contenido
• Unidades exteriores • R-410A • CMSQ-A7W1B ÍNDICE DE MATERIAS CMSQ-A7W1B Características ............3 Especificaciones . - Página 4 • Unidades exteriores • R-410A • CMSQ-A7W1B • Split Sky Air • Unidades exteriores...
-
Página 5: Características
• Unidades exteriores • R-410A • CMSQ-A7W1B Características 7 W 1 d a d 1 0 A Q - A U n i R - 4 C M S • Especially developed for light commercial applications (shops, • Individual control: up to 4 indoor units can be controlled individually restaurants, small offices) where multi systems are required •... -
Página 6: Especificaciones
(50 Hz) Calefacción 5.80 6.83 Categoría PED Categoría II Nº máximo de unidades interiores que se conectarán Conexión de índice Mínima interior Máxima Carcasa Color Blanco Daikin Material Acero galvanizado pintado Dimensiones Empaquetadura Altura 1,855 Anchura 1,055 Profundidad Unidad Altura 1,680... - Página 7 • Unidades exteriores • R-410A • CMSQ-A7W1B Especificaciones 2-1 ESPECIFICACIONES TÉCNICAS CMSQ200A7W1B CMSQ250A7W1B Límite de Refrigeración Máximo °CDB 43.0 43.0 funcionamiento Calefacción Mín °CBH -20.0 -20.0 Máximo °CBH 15.0 15.0 Nivel sonoro Refrigeración Potencia sonora (nominal) Presión sonora (nominal) Modo silencioso Nivel 1 / Nivel 2 / 55 / 50 / 45 55 / 50 / 45...
-
Página 8: Electrical Specifications
• Unidades exteriores • R-410A • CMSQ-A7W1B Especificaciones 2-2 ELECTRICAL SPECIFICATIONS CMSQ200A7W1B CMSQ250A7W1B Alimentación Nombre eléctrica Fase Frecuencia Voltaje Corriente Corriente nominal Refrigeración 9.53 9.73 de funcionamiento Calefacción 8.38 9.86 (RLA) Valor de Ssc mínimo 1,218 Circuito mínimo en amperios (MCA) 11.9 18.5 Fusible en amperios máximos (MFA) -
Página 9: Datos Eléctricos
• Unidades exteriores • R-410A • CMSQ-A7W1B Datos eléctricos Valor de Ssc mínimo [kVA] [Ω] CMSQ200 CMSQ250 1218 4TW31341-4 Notas: 1. De acuerdo con la norma IEC 61000-3-11(1), respectivamente IEC 61000-3-12(2), puede ser necesario consultar al operador de la red de distribución para asegurarse de que el equipo esté... -
Página 10: Opciones
• Unidades exteriores • R-410A • CMSQ-A7W1B Opciones Asiento CMSQ200 CMSQ250 Colector Refnet KHRQ22M29H KHRQ22M20T Junta refnet KHRQ22M29T9 Kit de bandeja de drenaje central KWC26B160 KWC26B280 4TW31341-1 Notas: 1. Todas las opciones son kits. 2. La opción debería instalarse dentro de la unidad exterior. •... -
Página 11: Procedimiento De Selección
• Unidades exteriores • R-410A • CMSQ-A7W1B Procedimiento de selección CMSQ200-250A COEFICIENTE DE CAPACIDAD DE CALEFACCIÓN INTEGRADA En las tablas no se tiene en cuenta la reducción de la capacidad cuando se ha acumulado hielo o cuando se está llevando a cabo una descongelación. Los valores de capacidad que tienen en cuenta estos factores, es decir, los valores de capacidad de calefacción integrada, se pueden calcular de la siguiente manera: Fórmula:... -
Página 12: Tablas De Capacidad
• Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 1 Tablas de capacidades de refrigeración Refigeración CMSQ200A Temperatura del aire interior: °CBH Temperatura 14,0 16,0 18,0 19,0 20,0 22,0 24,0 exteri o r del ai r e Combinación (%) °CBS Índice de capacidad... - Página 13 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 1 Tablas de capacidades de refrigeración Refigeración CMSQ200A Temperatura del aire interior: °CBH Temperatura 14,0 16,0 18,0 19,0 20,0 22,0 24,0 exteri o r del ai r e Combinación (%) °CBS Índice de capacidad...
- Página 14 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 1 Tablas de capacidades de refrigeración Refigeración CMSQ250A Temperatura del aire interior: °CBH Temperatura 14,0 16,0 18,0 19,0 20,0 22,0 24,0 exteri o r del Combinación (%) ai r e °CBS Índice de capacidad 100% 25,00 kW...
- Página 15 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 1 Tablas de capacidades de refrigeración Refigeración CMSQ250A Temperatura del aire interior: °CBH Temperatura 14,0 16,0 18,0 19,0 20,0 22,0 24,0 exteri o r del Combinación (%) ai r e °CBS Índice de capacidad 15,00 kW 12,50 kW...
-
Página 16: Tablas De Capacidades De Calefacción
• Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 2 Tablas de capacidades de calefacción Calefacción CMSQ200A Temperatura interior: °CBS Temperatura de ai r e 16,0 18,0 20,0 21,0 22,0 24,0 exteri o r (°CDB) (°CWB) Combinación (%) 100% 22,4 kW 20,2 kW... - Página 17 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 2 Tablas de capacidades de calefacción Calefacción CMSQ200A Temperatura interior: °CBS Temperatura de ai r e 16,0 18,0 20,0 21,0 22,0 24,0 exteri o r (°CDB) (°CWB) Combinación (%) 15,7 kW 13,44 kW 11,20 kW...
- Página 18 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 2 Tablas de capacidades de calefacción Calefacción CMSQ250A Temperatura interior: °CBS Temperatura de ai r e 16,0 18,0 20,0 21,0 22,0 24,0 exteri o r (°CDB) (°CWB) Combinación (%) 100% 28,0 kW 25,2 kW...
- Página 19 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 2 Tablas de capacidades de calefacción Calefacción CMSQ250A Temperatura interior: °CBS Temperatura de ai r e 16,0 18,0 20,0 21,0 22,0 24,0 exteri o r (°CDB) (°CWB) Combinación (%) 19,6 kW 16,8 kW 14,0 kW...
-
Página 20: Factor De Corrección De La Capacidad
• Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 3 Factor de corrección de la capacidad CMSQ200A Factor de corrección de la capacidad de refrigeración Factor de corrección de la capacidad de calefacción Longitud de tubería equivalente (m) Longitud de tubería equivalente (m) Notas 1. - Página 21 • Unidades exteriores • R-410A • CMSQ-A7W1B Tablas de capacidad 6 - 3 Factor de corrección de la capacidad CMSQ250A Factor de corrección de la capacidad de refrigeración Factor de corrección de la capacidad de calefacción Longitud de tubería equivalente (m) Longitud de tubería equivalente (m) Notas 1.
-
Página 22: Plano De Dimensiones Y Centro De Gravedad
• Unidades exteriores • R-410A • CMSQ-A7W1B Plano de dimensiones y centro de gravedad 7 - 1 Plano de dimensiones CMSQ200A 4-15X22,5-mm-Orificios alargados (Separación de los orificios de (orificio del perno para cimientos) los pernos para cimientos) Nota) 1. Los detalles de las partes delantera e inferior indican las dimensiones tras instalar la tubería incluida. - Página 23 • Unidades exteriores • R-410A • CMSQ-A7W1B Plano de dimensiones y centro de gravedad 7 - 1 Plano de dimensiones CMSQ200A 3TW27234-1 CMSQ250A Elemento Nombre del componente Observación Kit de bandeja de drenaje central KWC26B280 3TW27244-1 • Split Sky Air • Unidades exteriores...
-
Página 24: Centro De Gravedad
• Unidades exteriores • R-410A • CMSQ-A7W1B Plano de dimensiones y centro de gravedad 7 - 2 Centro de gravedad CMSQ200A Centro del orificio del Centro del orificio del perno para perno para cimientos Centro del orificio del perno para cimientos cimientos Centro del orificio del perno para cimientos Centro del orificio del perno para cimientos... -
Página 25: Diagrama De Tuberías
• Unidades exteriores • R-410A • CMSQ-A7W1B Diagrama de tuberías CMSQ200A Ventilador Filtro Válvula de regulación de la presión Intercambiador de calor Válvula de expansión electrónica Válvula solenoide Tubo capilar Vávula de 4 vías. Sensor de presión de alta Filtro Válvula de retención Filtro Filtro... - Página 26 • Unidades exteriores • R-410A • CMSQ-A7W1B Diagrama de tuberías CMSQ250A Válvula de retención Válvula de expansión electrónica Ventilador Válvula de expansión Filtro electrónica Válvula de regulación de la presión Intercambiador de calor Vávula de 4 vías. Sensor de presión de alta Válvula solenoide Válvula de retención...
-
Página 27: Diagrama De Cableado
• Unidades exteriores • R-410A • CMSQ-A7W1B Diagrama de cableado 9 - 1 Diagrama de cableado CMSQ200A : Tarjeta de circuitos impresos (Principal) : Tarjeta de circuitos impresos (Filtro de ruido) Alimentación : Tarjeta de circuitos impresos (Inverter) eléctrica : Tarjeta de circuitos impresos (Ventilador) BS1∼BS5 : Presione el conmutador (Modo, ajuste, retorno, prueba, rearranque) -
Página 28: Diagrama De Conexión Externa
• Unidades exteriores • R-410A • CMSQ-A7W1B Diagrama de cableado 9 - 2 Diagrama de conexión externa CMSQ200-250A Alimentación eléctrica L1 L2 L3 N NOTAS Interruptor principal El cableado, los componentes y los materiales suministrados en la obra deberán cumplir con las normativas locales y nacionales aplicables. -
Página 29: Datos Acústicos
• Unidades exteriores • R-410A • CMSQ-A7W1B Datos acústicos 10 - 1 Espectro de presión sonora CMSQ200A CMSQ250A Frecuencia central de la banda de octava (Hz) Frecuencia central de la banda de octava (Hz) Situación del micrófono Situación del micrófono NOTAS NOTAS Datos válidos en condición de campo abierto. -
Página 30: Espectro De Potencia Sonora
• Unidades exteriores • R-410A • CMSQ-A7W1B Datos acústicos 10 - 2 Espectro de potencia sonora CMSQ200A CMSQ250A Frecuencia central de la banda de octava (Hz) Frecuencia central de la banda de octava (Hz) NOTAS NOTAS dBA = nivel de potencia sonora ponderado en A dBA = nivel de potencia sonora ponderado en A (escala A de acuerdo con la norma IEC) (escala A de acuerdo con la norma IEC) -
Página 31: Instalación
• Unidades exteriores • R-410A • CMSQ-A7W1B Instalación 11 - 1 Espacio de servicio CMSQ Para la instalación de una unidad individual Para plantilla en filas <Plantilla 1> <Plantilla 1> 300 o más 300 o más 20 o más <Anterior> <Anterior>... - Página 32 • Unidades exteriores • R-410A • CMSQ-A7W1B Instalación 11 - 1 Espacio de servicio CMSQ Para plantilla de un grupo centralizado <Plantilla 1> 300 o más 300 o más <Anterior> 20 o más 10 o más 20 o más 10 o más 10 o más <Anterior>...
-
Página 33: Fijación Y Cimientos De Las Unidades
• Unidades exteriores • R-410A • CMSQ-A7W1B Instalación 11 - 2 Fijación y cimientos de las unidades CMSQ200-250A Tipo de perno para cimientos: JA Tuerca. Tamaño: M12 Se necesitan cuatro pernos Arandela a resorte 3 vueltas de tuerca o más Estructura Método de colocación de los pernos para cimientos... -
Página 34: Límite De Funcionamiento
• Unidades exteriores • R-410A • CMSQ-A7W1B Límite de funcionamiento CMSQ200-250A Refrigeración Calefacción 15,5 Temperatura interior (°CWB) Temperatura interior (°CDB) 4TW25797-3C NOTAS Estos valores se han calculado bajo las condiciones de funcionamiento siguientes: Unidades interiores y exteriores: • longitud de tubo equivalente: 7,5 m •... - Página 35 LRQA, conforme a la norma ISO9001. y no constituye una oferta vinculante para Daikin Europe N.V.. Daikin y refrigerantes le ha llevado a comprometerse de ISO9001 es una garantía de calidad tanto para el disseño, Europe N.V.
