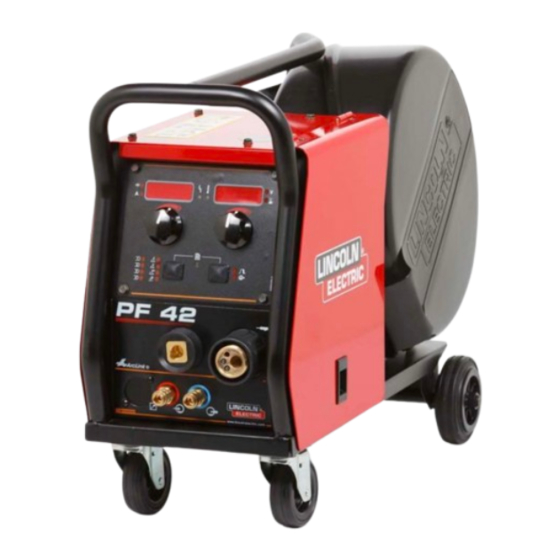

- Página 1 IM3052 05/2019 REV05 PF42 MANUAL DE INSTRUCCIONES SPANISH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
-
Página 2: Tabla De Contenido
12/05 ¡GRACIAS! por haber escogido la CALIDAD de los productos de Lincoln Electric. Por favor, examine que el embalaje y el equipo no tengan daños. La reclamación del material dañado en el transporte debe ser notificada inmediatamente al proveedor. -
Página 3: Especificaciones Técnicas
Especificaciones Técnicas NOMBRE ÍNDICE PF42 K14107-1 ENTRADA Tensión de alimentación U Corriente de entrada I Clase EMC 40 Vcc SALIDA NOMINAL Ciclo de trabajo a 40°C Corriente de salida (basado en un período de 10 minutos) 100% 385 A 500 A... -
Página 4: Compatibilidad Electromagnética (Emc)
Si se detectara alguna perturbación electromagnética, el operario deberá poner en práctica acciones correctivas para eliminar estas interferencias con la asistencia de Lincoln Electric, si fuese necesario. Antes de instalar la máquina, el usuario deberá hacer una evaluación de los problemas de interferencias electromagnéticas que se podrían presentar en el área circundante. -
Página 5: Seguridad
Lea y comprenda las siguientes explicaciones acerca de los símbolos de advertencia. Lincoln Electric no es responsable por los daños causados por una instalación incorrecta, cuidados inadecuados o funcionamiento anormal. -
Página 6: Introducción
El fabricante se reserva el derecho de introducir cambios y mejoras en el diseño sin actualizar el manual del operador. Introducción El alimentador de alambre digital PF42 ha sido diseñado FCAW-GS / FCAW-SS para trabajar con todas las máquinas de soldar Lincoln SMAW (MMA) ... -
Página 7: Controles Y Características De Funcionamiento
Controles y características de funcionamiento Figura 2 7. Conector de gas: conexión para la manguera de gas. ADVERTENCIA La máquina de soldar admite todos los gases de protección adecuados con una presión máxima de 5 bar. 8. Conector de control: permite conectar un Figura 1 enchufe de 5 patillas para el alimentador de alambre. - Página 8 Nota: la secuencia de 4 pasos no funciona durante la soldadura por puntos. 15. Soporte del carrete de alambre: admite bobinas de hasta 15 kg. Posee un eje de 51 mm que permite montar carretes de plástico, acero o fibra. También ®...
-
Página 9: Panel Del Usuario
LED indicador emplean el protocolo de comunicación técnico autorizado más cercano, o con ® ArcLink Lincoln Electric, e informe el código de Verde fijo Sistema normal. La máquina de soldar error leído. Rojo fijo Indica que no hay comunicación entre la está... -
Página 10: Cambio Del Proceso De Soldadura
23. LED indicador: informa que el valor en la pantalla Nota: la lista de programas disponibles depende de la derecha corresponde al recorte del arco. El recorte máquina de soldar. Si la máquina de soldar no admite del arco se puede ajustar desde 0,50 hasta 1,50. El alguno de los cuatro programas fijos, el LED [30] valor de ajuste nominal es 1,0. -
Página 11: Parámetros De Soldadura
Utilice la perilla izquierda [32] para escoger el Si la función CrAt está activada, se podrán ajustar los programa de soldadura. siguientes parámetros: Para guardar el programa seleccionado, mantenga Tiempo de cráter Velocidad de alimentación de alambre o la corriente presionado el botón izquierdo [29] hasta que el LED [31] deja de parpadear. - Página 12 Tabla 5. Componentes y funciones de la interfaz cuando el menú de ajustes y configuración está activo Funciones de los componentes de la interfaz 18. Nombre del parámetro. 21. Valor del parámetro. 24. Cambio de valor del parámetro. 27. Introducción a la modificación de los Parámetros.
- Página 13 Menú básico (ajustes relacionados con los parámetros de la soldadura) El menú básico incluye los parámetros descritos en la tabla 6. Tabla 6. Ajustes predefinidos del menú básico Parámetro Definición Tiempo de postquemado (bUrn) – Es el tiempo que continúa activa la salida de soldadura después de haberse detenido la alimentación del alambre.
- Página 14 Menú avanzado (Menú de configuración de dispositivos) El menú avanzado incluye los parámetros descritos en la tabla 7. Tabla 7. Ajustes predefinidos del menú avanzado Menú Salir (parámetro P000) – Permite salir del menú. Nota: este parámetro no se puede modificar. Para salir del menú: ...
- Página 15 Opción de ajuste del recorte del arco en voltios (parámetro P020) – Determina cómo se visualiza el recorte del arco: "Yes" (predefinido en fábrica) = todos los valores de recorte se muestran como una tensión; "No" = el recorte se visualiza en el formato definido en el juego de parámetros de soldadura.
- Página 16 Tipo usuario interfaz – determina la forma en que trabaja la interfaz usuario: Alimentador (FEEd, defecto fábrica) – UI funciona como alimentador. BARRA/ETIQUETA (StIC) – Específica para funcionamiento UI con una fuente de alimentación soldadura (sin alimentador cable). UI permite establecer programas para soldadura SMAW y proceso GTAW.
- Página 17 Encienda la alimentación y espere hasta que el (cebado del arco por contacto y elevación). PF42 esté listo para trabajar con la máquina de soldar (el LED de estado [19] deja de parpadear y se Tabla 11. Programas de soldadura enciende la luz verde fija).
-
Página 18: Procesos De Soldadura Gmaw, Fcaw- Gs Y Fcaw-Ss En Modo No Sinérgico
Nota: ajuste el rango en función de la máquina de Encienda la alimentación y espere hasta que el PF42 esté listo para trabajar con la máquina de soldar. soldar (el LED de estado [19] deja de parpadear y se enciende la luz verde fija). - Página 19 La constricción (Pinch) controla las características del ADVERTENCIA arco durante la soldadura con arco corto. El aumento del Mantenga el cable de la antorcha lo más recto posible al control de constricción por encima de 0.0 da como cargar el alambre a través del cable. resultado un arco más vigoroso (con más salpicaduras) mientras que la disminución por debajo de 0.0 ofrece un ADVERTENCIA...
-
Página 20: Proceso De Soldadura Gmaw Y Fcaw- Gs En Modo Sinérgico Cv (U Constante)
El valor adecuado de la tensión de soldadura será Proceso de soldadura GMAW y FCAW- definido por el software de la máquina. GS en modo sinérgico CV (U Este valor fue tomado de la base de datos (datos de constante) entrada) cargada en la máquina: ... -
Página 21: Proceso De Soldadura Gmaw-P En Modo Sinérgico
Proceso de soldadura GMAW-P en modo sinérgico Tabla 14. Ejemplo de programas GMAW-P Diámetro del alambre Material del alambre Acero ArMIX ® Acero (RapidArc ArMIX Acero (Precision Puls™) ArMIX Acero inoxidable ArMIX Acero inoxidable Ar/He/CO Núcleo metálico ArMIX Aleación de níquel 70%Ar/30%He Bronce al silicio Cobre... -
Página 22: Proceso De Soldadura De Aluminio Gmaw-Pp En Modo Sinérgico
Proceso de soldadura de aluminio GMAW-PP en modo sinérgico Tabla 15. Ejemplos de programas GMAW-PP sinérgicos Diámetro del alambre Material del alambre Aluminio AlSi Aluminio AlMg Nota: antes de utilizar el programa sinérgico, este deberá haber sido asignado a la memoria de usuario Nota: la lista de programas disponibles depende de la máquina de soldar. -
Página 23: Proceso De Soldadura Stt
® Proceso de soldadura STT ® Tabla 16. Ejemplo de programas STT no sinérgicos Diámetro del alambre Material del alambre Acero Acero ArMIX Acero inoxidable HeArCO Acero inoxidable ArMIX ® Tabla 17. Ejemplo de programas STT sinérgicos Diámetro del alambre Material del alambre Acero Acero... -
Página 24: Carga Del Carrete De Alambre
El ajuste de calor en la cola del pulso proporciona Carga del carrete de alambre calor adicional en la soldadura sin aumentar la longitud Los carretes de alambre tipos S300 y BS300 se pueden de arco ni el tamaño de la gota. Los valores altos de instalar en el soporte del carrete sin necesidad de este ajuste mejoran la humectación y pueden ofrecer montar un adaptador. - Página 25 Carga del carrete de alambre tipo S200 Carga del carrete de alambre tipo B300 ADVERTENCIA ADVERTENCIA Apague la máquina de soldar antes de instalar o Apague la máquina de soldar antes de instalar o cambiar una bobina de alambre. cambiar una bobina de alambre. Figura 22 Figura 23 ...
-
Página 26: Procedimiento Para Cargar El Alambre
Procedimiento para cargar el alambre Apague la alimentación. Abra la caja del carrete de alambre. Desenrosque la tuerca de sujeción del manguito. Cargue la bobina de alambre en el manguito de manera que la bobina gire en el sentido de las agujas del reloj cuando el alambre entra en el alimentador. -
Página 27: Ajuste De La Fuerza Del Rodillo De Presión
Para obtener el El PF42 está equipado con rodillos de accionamiento mejor rendimiento de la soldadura, regule correctamente V1.0/V1.2 para alambre de acero. -
Página 28: Conexión De Gas
Siempre asegure el cilindro de gas en con Lincoln Electric. Las reparaciones y modificaciones posición vertical, contra un soporte para realizadas por personal o servicios técnicos no cilindros instalado en la pared o en un autorizados ocasionarán la invalidación y anulación de... -
Página 29: Política De Asistencia Al Cliente
A veces, los compradores solicitan consejo o información a Lincoln Electric sobre el uso de los productos. Al responder a nuestros clientes, nos basamos en la mejor información de la que disponemos en esos momentos. -
Página 30: Weee (Residuos De Aparatos Eléctricos Y Electrónicos)
No utilice esta lista de piezas de recambio para una máquina cuyo número de código no esté incluido en ella. Comuníquese con el Departamento de Servicio de Lincoln Electric para solicitar un número de código no indicado en la lista. -
Página 31: Accesorios Sugeridos
Accesorios Sugeridos JUEGO – Juego de control remoto para PF 40 y 42. K14120-1 RC 42 – Juego de control remoto para PF 40 y 42. K14126-1 K14127-1 Carro para PF40/42/44/46. JUEGO – Regulador de gas. K14111-1 K14121-1 Panel delantero reemplazable con interfaz de usuario, A+. K14122-1 Panel delantero reemplazable con interfaz de usuario, B. -
Página 32: Diagrama De Conexiones
Diagrama de Conexiones K14107-1 PF42 K1412 -1 K1412 -1 K1412 -1 K1412 -1 K14107-1 PF42 K10348-PGW-XXM K10348-PG-XXM K1034 -PGW-XXM K1034 -PG-XXM Español Español... - Página 33 Español Español...
- Página 34 Español Español...
