Manual de Instrucciones - TM 528
Producido por Tecnomotor Eletrônica do Brasil S/A - REPRODUCCIÓN PROHIBIDA - Eventuales errores o defectos favor comunicar tecnomotor@tecnomotor.com.br
Medición de osciloscopio
Introducción
El osciloscopio es uno de los aparatos más importantes de diagnosis utilizado
en electrónica, puesto que visualiza el gráfico de una señal eléctrica que posee
variación en determinado tiempo.
El gráfico representa normalmente la variación de la tensión (voltaje) en función
del tiempo ("con el pasar del tiempo").

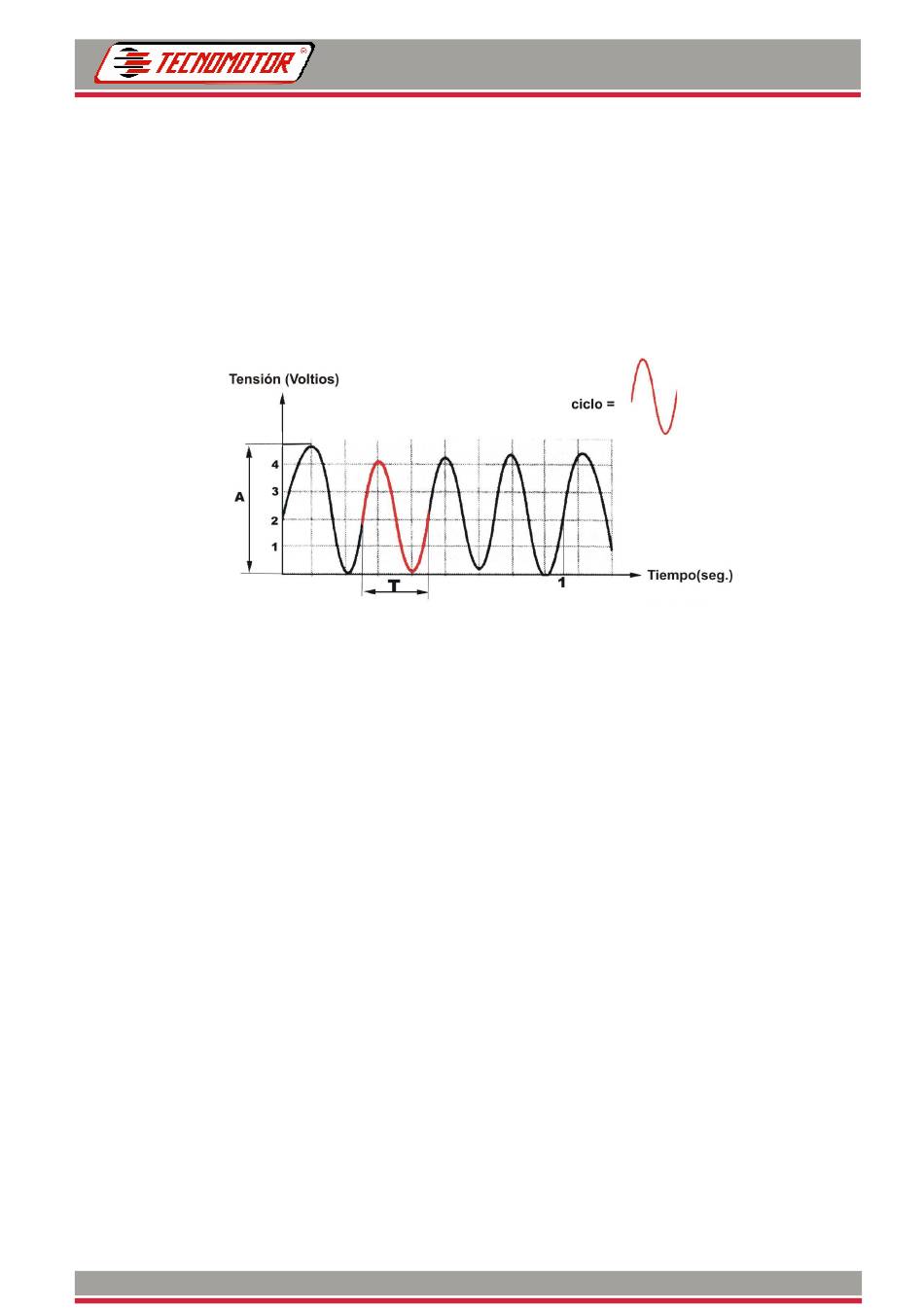

Forma de onda: Es el aspecto del gráfico como senoidal (ejemplo) cuadrada,
diente de sierra, etc.
Ciclo: Es una variación completa de la señal.
Período (T): Es el tiempo de duración de un ciclo medido en segundos.
Frecuencia: Corresponde a la cantidad de ciclos que ocurre en un segundo. La
unidad utilizada es C/S (Ciclos/Segundo) o Hz (HERTZ). En el ejemplo, la
frecuencia es de 4 C/S o 4 Hz.
Amplitud (A): Es el nivel de la señal. En el ejemplo corresponde a 4.8 Voltios.
El gráfico de un osciloscopio puede variar de acuerdo con las características de
la curva de la señal eléctrica, como por ejemplo, el pulso del inyector
electrónico, sensor de RPM, secundario de la ignición, sonda lambda, etc.
La utilización del osciloscopio en la línea automotriz permite al mecánico
diagnosticar el funcionamiento de prácticamente todos los componentes electro
electrónicos del vehículo y aun probar el funcionamiento correcto del motor
desde vehículos carburados hasta los más actuales y avanzados, equipados
con inyección electrónica, frenos ABS, etc.
El osciloscopio automotivo puede ser analógico o digital. Los modelos
analógicos son más utilizados en electrónica y indican en la pantalla lo que
están midiendo de forma inmediata. Los modelos digitales muestran las
señales por entera en tiempos previamente definidos y almacenan las lecturas
en la memoria.
El osciloscopio analógico muestra una pequeña parte de la señal durante un
tiempo muy corto, mietras el modelo digital, por ser más moderno, muestra la
señal por entera a partir del momento elegido y por el tiempo que el operador
desear
28
