M11 - TABLILLA DE PARED - W103641
(2)
5/8"x3 3/8"x28 3/8" (16x86x720)
PASO 36
TORNILLO PFH 8 x 1-1/8"
(4 PLCS)
TORNILLO PFH 8 x 1-1/8"
(4 PLCS)
TUERCA EN T 1/4"
(2 PLCS)

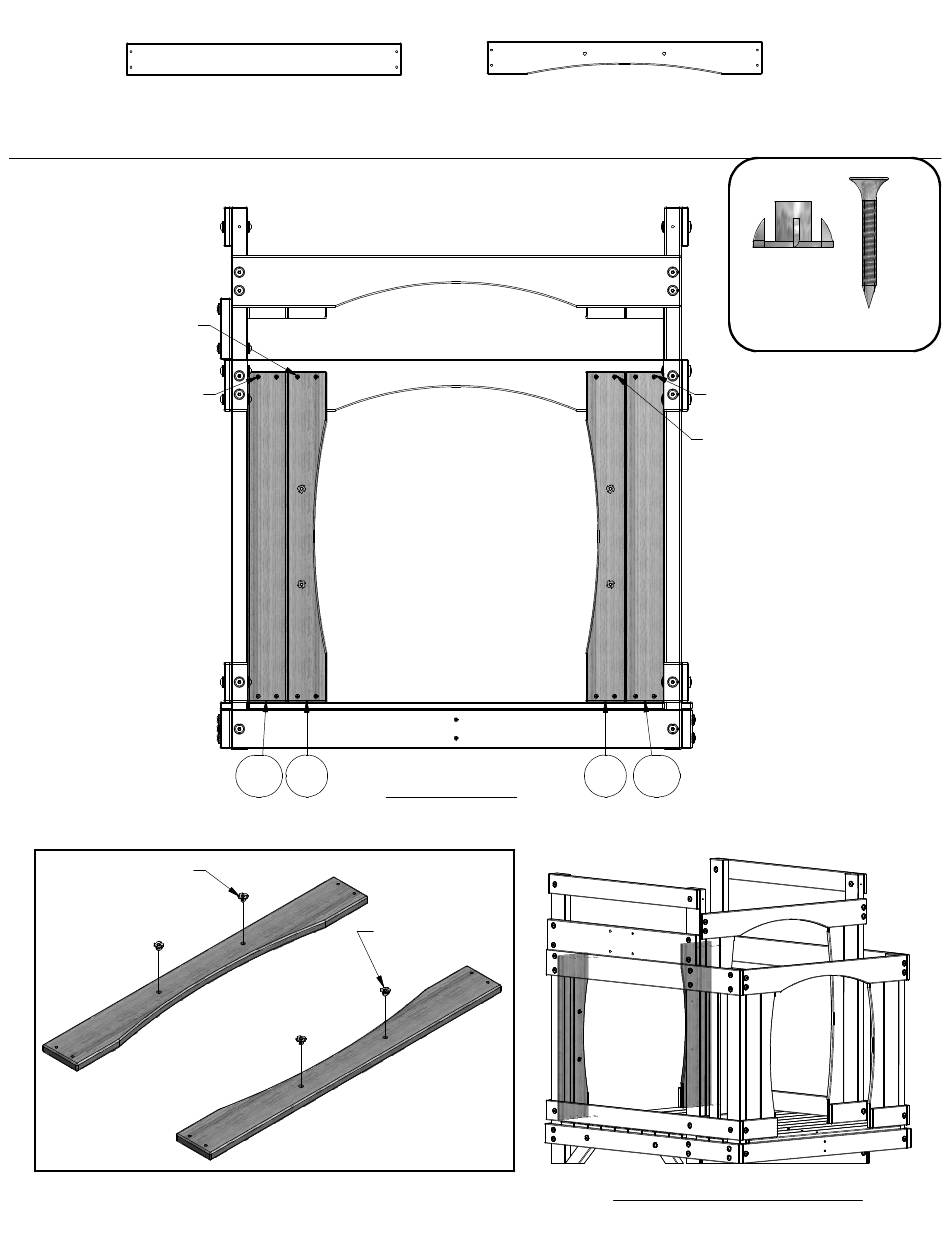

UTILIZANDO UN MARTILLO, INSERTE (2) TUERCAS EN T DE
1/4" EN AMBOS 'M9' TABLEROS, COMO SE ILUSTRA.
M11 M9
VISTA FRONTAL
TUERCA EN T 1/4"
(2 PLCS)
M9 - TABLILLA DE PARED CON ARCO - W103680
(2)
5/8"x3 3/8"x28 3/8" (16x86x720)
M9 M11
ILUSTRACIÓN DE REFERENCIA
TUERCA EN
(4)
T 1/4"
TORNILLO
(16)
PFH 8 x 1-1/8"
TORNILLO PFH 8 x 1-1/8"
(4 PLCS)
TORNILLO PFH 8 x 1-1/8"
(4 PLCS)
