Backyard Discovery BROOKFIELD Manual Del Usuario página 89

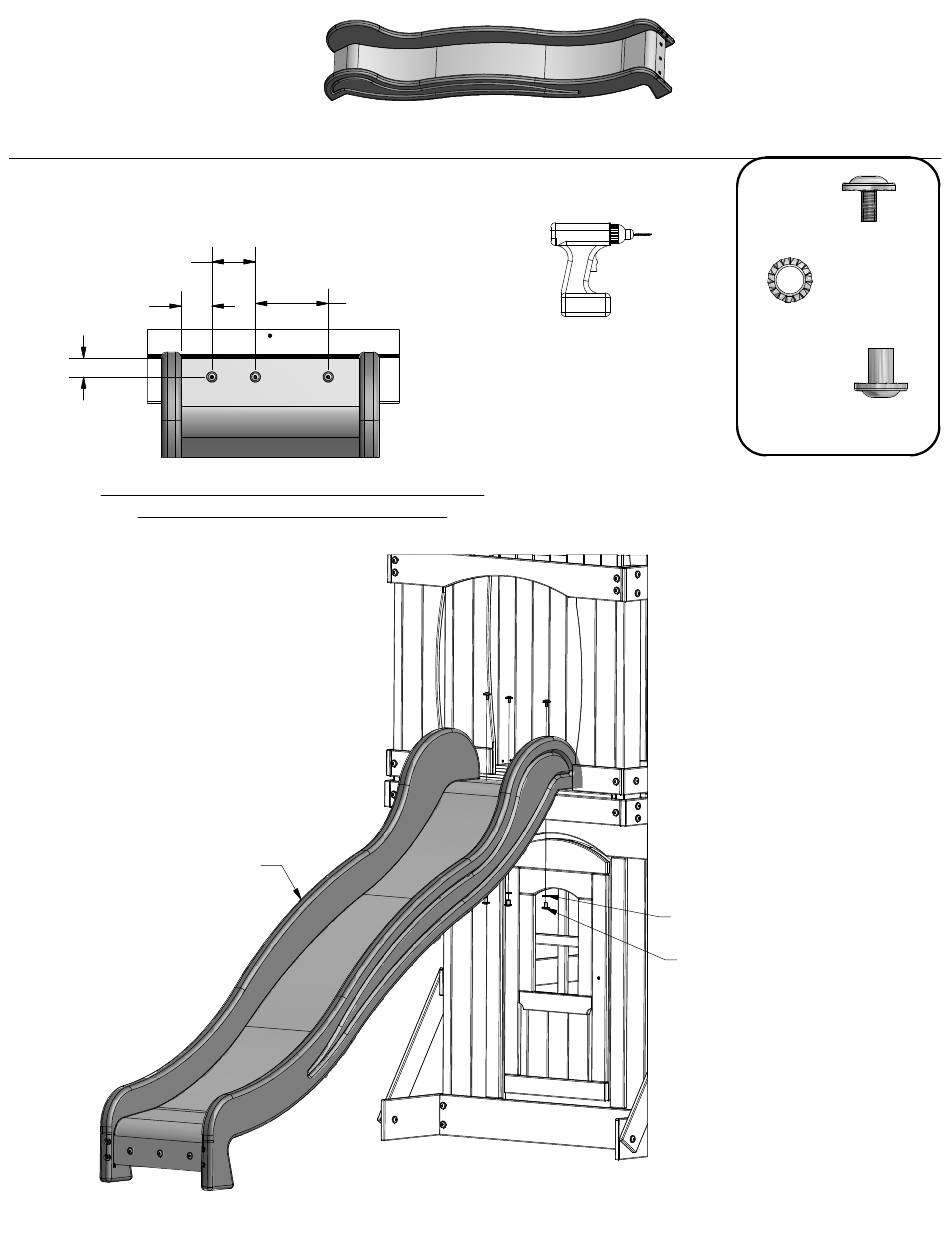

PASO 58
3 3/4"
2 5/8"
1 9/16"
ENSAMBLAJE DEL TOBOGÁN DE 8 PIES
(2.4 m) FIJACIÓN PERFORACIÓN
ENSAMBLAJE DEL TOBOGÁN
DE 8 PIES (2.4 m)
(1) ENSAMBLAJE DEL TOBOGÁN DE 8 PIES (2.4 m)
6 1/4"
Para evitar la división de
salón, debe pre-taladro
cada tablero con un 3/8"
broca, antes de conectar.
ARANDELA DE BLOQUEO EXT 12x19
(3 PLCS)
PERNO WH
(3)
5/16x1/2
ARANDELA
(3) DE BLOQUEO
EXT 12x19
TUERCA
(3)
CILÍNDRICA
WH 5/16 x 5/8"
TUERCA CILÍNDRICA WH 5/16 x 5/8"
(3 PLCS)
