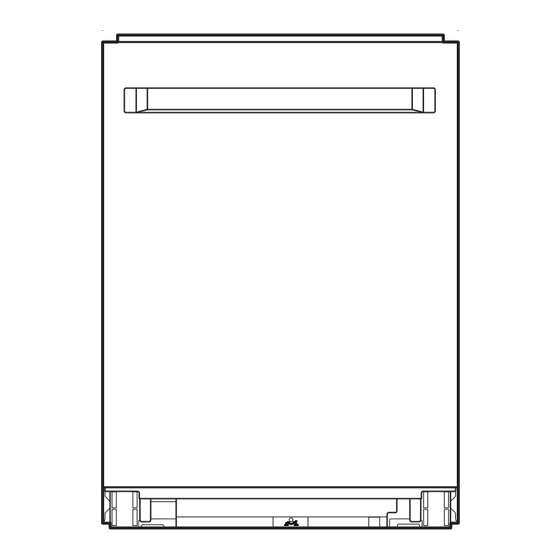

Dishwasher
Installation manual
DW60M9990AP
DW9900M_DD68-00197B-01_EN.indd 1
2017-09-04
4:42:11

Publicidad

Tabla de contenido
loading

Manuales relacionados para Samsung DW60M9990AP

Resumen de contenidos para Samsung DW60M9990AP

  • Página 1 Dishwasher Installation manual DW60M9990AP DW9900M_DD68-00197B-01_EN.indd 1 2017-09-04 4:42:11...

  • Página 2: Tabla De Contenido

    Contents Installation What’s included Installation requirements Dimensions and specifications Step-by-step installation English DW9900M_DD68-00197B-01_EN.indd 2 2017-09-04 4:42:11...

  • Página 3: Installation

    Make sure all the parts are included in the product package. If you have a question about the dishwasher or the parts, contact a local Samsung customer center or your retailer. The actual appearance of the dishwasher may differ, depending on your model and country.
  • Página 4 Installation Installation kit (not provided) Electrical tape & Hot water line 90°Fitting (3/4") Tube fittings Standard duct tape Hose clamp Air gap Rubber connector Teflon tape or sealing compound WARNING Do not use plastic tubing. Plastic tubing can deteriorate over time and cause a leak inside the tube fitting.
  • Página 5 Tape measure Pencil Phillips screwdriver Flat head screwdriver Tubing cutter Cutting knife Level Hole saw Hex L-wrench Vernier calipers Steel ruler English 5 DW9900M_DD68-00197B-01_EN.indd 5 2017-09-04 4:42:13...
  • Página 6 Installation Unpacking Unpack the dishwasher in an open area free of obstruction. We recommend keeping all the packing materials until the dishwasher is completely installed. 1. Position the carton right-side-up with the top arrows pointing upwards. Kick plate 2. Unbuckle or cut the straps securing the packaging.

  • Página 7: Installation Requirements

    Installation requirements Grounding To prevent a risk of fire, electric shock, or personal injury, all wiring and grounding For permanent grounding, the dishwasher must be done by a qualified technician. must be properly grounded to a grounded metal or permanent wiring system. The Power supply grounding conductor must be run with •...
  • Página 8 Installation Water supply Flooring • The hot water supply line must support For safety, the dishwasher must be water pressures between 20 psi and installed on a solidly constructed floor. 120 psi (140-830 kPa). Wooden floors may need to be reinforced •...

  • Página 9: Dimensions And Specifications

    Dimensions and specifications Dishwasher DW60M9990AP 231/2" (598 mm) Front view 217/8" (555 mm) 201/2" (520 mm) 23/4" (70 mm) 2" (50 mm) Side view English 9 DW9900M_DD68-00197B-01_EN.indd 9 2017-09-04 4:42:14...
  • Página 10 Power supply 120 V, 15 A, 60 Hz AC Water pressure 20 - 120 psi (140 - 830 kPa) DW60M9990AP : Dimensions (Width x Depth x Height) " X 21 " X 32 "...

  • Página 11: Step-By-Step Installation

    Step-by-step installation The installation procedure may differ depending on the model. STEP 1 Select a location Select a location that meets the following conditions. • The location must have a solid floor that can support the weight of the dishwasher. •...
  • Página 12 Installation 3. Clean the bottom of the countertop. 4. Attach the protective sticker as shown. English DW9900M_DD68-00197B-01_EN.indd 12 2017-09-04 4:42:14...
  • Página 13 STEP 2 Connect the hot water line • The water line pressure must be between 20 psi and 120 psi (140–830 kPa). • Make sure that the water temperature is delivered between 120 °F and 149 °F (49- 60 °C). Exceeding this limit may cause the dishwasher to malfunction. •...
  • Página 14 Installation STEP 3 Arrange the hoses 1. Arrange the power cable and the drain hose so that they move together. 2. Gently move the dishwasher to the installation space under the sink. While moving the dishwasher, pull any excess portions of the water line, drain hose, and power cable into the space.
  • Página 15 STEP 4 Install the custom panel 1. Insert the supplied rubber skirt (A) into the 3 holes at the bottom of the door. 2. Put the installation template on the back of the custom panel and fix it temporarily using transparent tape. Note that the rear of the custom panel Ø...
  • Página 16 Installation 5. While holding the custom panel, attach it to the door and insert the custom panel fixers (B) into the corresponding holes at the top of the door as shown. 6. Push the custom panel downward to fix. 7. Cut the rubber skirt (A) using a cutting knife so that it is aligned with the front line of the dishwasher, which is represented as a dashed line.
  • Página 17 9. Open the door and remove the 2 screws in the middle of the door. CAUTION Use caution when opening the door. The door might open or close unexpectedly if the spring level is not adjusted appropriately, resulting in physical injury. 10.
  • Página 18 Installation STEP 5 Level the dishwasher You can adjust the height of the dishwasher to level it. Note that in these steps, the dishwasher is currently inserted halfway. 1. Use the level to check if the dishwasher is level. 2. To adjust the front height, use the normal sub foot for less than a 13/4"...

  • Página 19: Correct Positioning

    STEP 6 Secure the dishwasher Correct positioning Before securing the dishwasher, make sure the dishwasher is positioned in the center. To the countertop You can use the brackets to secure the dishwasher to the countertop. Alternatively, you can drill the side holes to secure the dishwasher to the cabinet sides. 1.
  • Página 20 Installation 4. If the installation brackets on the front of the dishwasher are too long cut them down using a pliers. 5. Carefully drill 2 screw holes into the bottom of the countertop from beneath, one for each countertop bracket. •...
  • Página 21 To the side walls 1. Put a large towel on the bottom of the dishwasher (covering the sump) to prevent wood shavings or screws from falling into the dishwasher sump. 2. To prevent damage to the drain hose through the water supply line, slightly pull out the dishwasher and bend the built-in ear brackets of the left and 3/16"...
  • Página 22 Installation STEP 7 Connect the drain hose There are several ways to insert the drain hose into the drain hose connector of the sink. You must connect the drain hose in accordance with the water pipe installation regulations in your region. Air gap Hose clamp...
  • Página 23 1. Check the size of the sink’s drain hose connector. If needed, cut the drain hose so its end fits into the sink connector. NOTE If the drain hose does not fit into the sink 1 in. 5/8 in. (25 mm) 7/8 in.
  • Página 24 Installation 4. When drilling a hole for the drain hose Dishwasher on the cabinet wall, use caution not to Sink damage the drain hose on the sharp edges of the hole. - On wooden walls, use sand paper to Drain hose soften the edges.
  • Página 25 STEP 8 Final check 1. Remove all foam, paper packaging, and unnecessary parts from inside the dishwasher. 2. Turn the circuit breaker on. 3. Open the water valve to supply water to the dishwasher. 4. Plug in the dishwasher. 5. Turn the dishwasher on, and then select and run a cycle. 6.
  • Página 26 4. Plug in the dishwasher. Then, open the water valve and start a cycle. 5. If the LC information code continues to appear, contact a local Samsung service center. Water leakage sensor English DW9900M_DD68-00197B-01_EN.indd 26...
  • Página 27 Memo English 27 DW9900M_DD68-00197B-01_EN.indd 27 2017-09-04 4:42:20...
  • Página 28 QUESTIONS OR COMMENTS? COUNTRY CALL OR VISIT US ONLINE AT 1-800-SAMSUNG (726-7864) U.S.A www.samsung.com/us/support 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG(726-7864) www.samsung.com/ca/support (English) CANADA 1-844-SAM-PAYS (726-7297) www.samsung.com/ca_fr/support (French) MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com/mx/support DD68-00197B-01 DW9900M_DD68-00197B-01_EN.indd 28 2017-09-04 4:42:20...
  • Página 29 Lave-vaisselle Manuel d'installation DW60M9990AP DW9900M_DD68-00197B-01_CFR.indd 1 2017-09-04 4:41:51...
  • Página 30 Table des matières Installation Accessoires fournis Conditions indispensables à l'installation Dimensions et caractéristiques techniques Installation étape par étape Français DW9900M_DD68-00197B-01_CFR.indd 2 2017-09-04 4:41:51...

  • Página 31: Installation

    Vérifiez que toutes les pièces se trouvent dans l'emballage du produit. Pour toute question relative au lave-vaisselle ou aux pièces, contactez le service client Samsung ou votre revendeur. L'aspect de votre lave-vaisselle peut être différent selon le modèle et le pays.
  • Página 32 Installation Kit d'installation (non fourni) Ruban isolant et Tuyau d'eau chaude Raccord à 90° (3/4") Raccords pour tuyaux ruban pour conduits standard Collier de serrage Coupure Raccord en Ruban Téflon ou antirefoulement caoutchouc composé d'étanchéité AVERTISSEMENT n'utilisez pas de tube plastique ; il risque de se détériorer avec le temps et de provoquer des fuites dans le raccord.

  • Página 33: Outils Requis (Non Fournis)

    Outils requis (non fournis) Perceuse électrique Lunettes de sécurité Gants Lampe de poche Clé à molette Torx T20 Pinces Pince coupante Mètre à ruban Crayon Tournevis cruciforme Tournevis plat Coupe-tube Couteau Niveau Scie-cloche Clé hexagonale Pieds à coulisse Règle en acier Français 5 DW9900M_DD68-00197B-01_CFR.indd 5 2017-09-04...
  • Página 34 Installation Déballage Déballez le lave-vaisselle dans un espace ouvert et non obstrué. Nous vous recommandons de conserver l'emballage tant que l'installation du lave-vaisselle n'est pas terminée. 1. Placez le carton à l'endroit, de telle sorte Plaque de protection que les flèches pointent vers le haut. 2.

  • Página 35: Conditions Indispensables À L'iNstallation

    Conditions indispensables à l'installation Prise de terre Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, le câblage Pour une mise à la terre permanente, et la mise à la terre doivent être effectués le lave-vaisselle doit être correctement par un technicien qualifié. mis à...

  • Página 36: Alimentation En Eau

    Installation Alimentation en eau • La pression de l'arrivée d'eau chaude Pour des raisons de sécurité, votre lave- doit se situer entre 20 et 120 psi vaisselle doit être installé sur un sol (140 et 830 kPa). stable et solide. Les sols en bois peuvent •...

  • Página 37: Dimensions Et Caractéristiques Techniques

    Dimensions et caractéristiques techniques Lave-vaisselle DW60M9990AP 231/2" (598 mm) Vue avant 217/8" (555 mm) 201/2" (520 mm) 23/4" (70 mm) 2" (50 mm) Vue latérale Français 9 DW9900M_DD68-00197B-01_CFR.indd 9 2017-09-04 4:41:54...
  • Página 38 Alimentation CA 120 V, 15 A, 60 Hz Pression d'eau 20 à 120 psi (140 à 830 kPa) DW60M9990AP : Dimensions (Largeur x Profondeur x Hauteur) " x 21 " x 32 " (598 x 555 x 820 mm) Température minimale de l'arrivée d'eau...

  • Página 39: Installation Étape Par Étape

    Installation étape par étape La procédure d'installation peut différer selon les modèles. ÉTAPE 1 Choisir un emplacement Choisissez un emplacement répondant aux conditions suivantes. • Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle. • Choisissez un endroit situé près d'un évier (9,8 pi/3 m), à proximité d'une arrivée d'eau, d'un système d'évacuation et d'une prise électrique.
  • Página 40 Installation 3. Nettoyez la partie inférieure du plan de travail. 4. Apposer l'autocollant de protection, comme indiqué. Français DW9900M_DD68-00197B-01_CFR.indd 12 2017-09-04 4:41:54...
  • Página 41 ÉTAPE 2 Brancher l'arrivée d'eau chaude • La pression de l'eau doit être comprise entre 20 et 120 psi (140 à 830 kPa). • Assurez-vous que la température de l'eau se situe entre 120 °F et 149 °F (49 °C et 60 °C). Le lave-vaisselle risque de dysfonctionner si cette limite est dépassée.
  • Página 42 Installation ÉTAPE 3 Disposition des tuyaux 1. Veillez à ce que le câble d'alimentation et le tuyau d'évacuation se déplacent ensemble. 2. Placez délicatement le lave-vaisselle dans l'espace prévu sous l'évier. Tout en déplaçant le lave-vaisselle, tirez le tuyau d'eau, le tuyau d'évacuation et le câble d'alimentation dans cet espace.
  • Página 43 ÉTAPE 4 Installation du panneau personnalisé 1. Insérez la jupe en caoutchouc (A) fournie dans les 3 trous au bas de la porte. 2. Placez le gabarit de pose à l'arrière du panneau personnalisé et fixez-le temporairement à l'aide du ruban adhésif transparent.
  • Página 44 Installation 5. Tout en tenant le panneau personnalisé, fixez-le à la porte et insérez les fixations du panneau personnalisé (B) dans les trous correspondants en haut de la porte, comme indiqué. 6. Appuyez sur le panneau personnalisé vers le bas pour le fixer. 7.
  • Página 45 9. Ouvrez la porte et retirez les 2 vis au milieu de la porte. ATTENTION Soyez prudent à l'ouverture de la porte. La porte peut s'ouvrir et se fermer de façon inattendue si le niveau du ressort n'est pas réglé correctement, ce qui peut entraîner des blessures corporelles.
  • Página 46 Installation ÉTAPE 5 Mettre à niveau le lave-vaisselle Vous pouvez régler la hauteur du lave- vaisselle pour le mettre à niveau. Notez que dans ces étapes, le lave-vaisselle est à moitié inséré. 1. Utilisez le niveau pour vérifier l'horizontalité du lave-vaisselle. 2.
  • Página 47 ÉTAPE 6 Fixer le lave-vaisselle Bon positionnement Avant de fixer le lave-vaisselle en place, assurez-vous qu'il est placé au centre. Au plan de travail Vous pouvez utiliser les supports pour fixer le lave-vaisselle au plan de travail. Sinon, vous pouvez percer les trous latéraux pour fixer le lave-vaisselle sur les côtés du meuble. 1.
  • Página 48 Installation 4. Si les supports d'installation à l'avant du lave-vaisselle sont trop longs, coupez-les à l'aide de pinces. 5. Percez délicatement 2 trous de vis sur le dessous de la partie inférieure du plan de travail, un pour chaque support d'installation.

  • Página 49: Aux Parois Latérales

    Aux parois latérales 1. Placez une grande serviette au fond du lave-vaisselle (recouvrant le puits collecteur) afin d'empêcher que des copeaux de bois ou des vis ne tombent dans le puits collecteur de l'appareil. 2. Afin d'éviter d'endommager le tuyau d'évacuation via le tuyau d'arrivée d'eau, tirez le lave-vaisselle pour le sortir légèrement et recourbez de 3/16"...
  • Página 50 Installation ÉTAPE 7 Raccorder le tuyau d'évacuation Il existe plusieurs façons d'insérer le tuyau d'évacuation dans le raccord du tuyau d'évacuation de l'évier. Le raccordement du tuyau d'évacuation doit se faire conformément aux règlements sur l'installation de tuyaux d'eau en vigueur dans votre région. Coupure antirefoulement Collier serrage...
  • Página 51 1. Vérifiez la taille du raccord du tuyau d'évacuation de l'évier. Au besoin, coupez le tuyau d'évacuation pour que son extrémité s'adapte au raccord de l'évier. REMARQUE 1 po 5/8 po (25 mm) 7/8 po (16 mm) Si le tuyau d'évacuation n'est pas adapté au (22 mm) raccord de l'évier, vous pouvez vous procurer un adaptateur dans un magasin de bricolage.
  • Página 52 Installation 4. Lorsque vous percez un trou dans le tuyau Lave-vaisselle Évier d'évacuation sur la paroi du meuble, veillez à ce que les bords tranchants du trou n'endommagent pas le tuyau d'évacuation. Tuyau - Sur les parois en bois, utilisez du papier d'évacuation abrasif pour poncer et rendre les bords Minimum...
  • Página 53 ÉTAPE 8 Vérification finale 1. Retirez toute la mousse, l'emballage papier et les pièces inutiles de l'intérieur du lave-vaisselle. 2. Allumez le disjoncteur. 3. Ouvrez ensuite la vanne d'arrivée d'eau pour alimenter le lave-vaisselle en eau. 4. Branchez le lave-vaisselle. 5.
  • Página 54 4. Branchez le lave-vaisselle. Ouvrez ensuite la vanne d'arrivée d'eau et lancez un cycle. 5. Si le code d'information LC apparaît encore, contactez le centre de dépannage de Samsung le plus proche. Capteur de fuite Français DW9900M_DD68-00197B-01_CFR.indd 26 2017-09-04...
  • Página 55 Notes Français 27 DW9900M_DD68-00197B-01_CFR.indd 27 2017-09-04 4:41:59...
  • Página 56 UNE QUESTION ? UN COMMENTAIRE ? PAYS APPELEZ-NOUS OU CONSULTEZ NOTRE SITE INTERNET 1-800-SAMSUNG (726-7864) U.S.A www.samsung.com/us/support 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English) CANADA 1-844-SAM-PAYS (726-7297) www.samsung.com/ca_fr/support (French) MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com/mx/support DD68-00197B-01 DW9900M_DD68-00197B-01_CFR.indd 28 2017-09-04 4:42:00...
  • Página 57 Lavavajillas Manual de instalación DW60M9990AP DW9000M_DD68-00197B-01_MES.indd 1 2017-09-04 4:41:31...
  • Página 58 Contenido Instalación Componentes Requisitos de instalación Dimensiones y especificaciones Instalación paso a paso Español DW9000M_DD68-00197B-01_MES.indd 2 2017-09-04 4:41:31...

  • Página 59: Instalación

    Asegúrese de que todos los componentes estén incluidos en el paquete. Si tiene alguna pregunta acerca de la lavavajillas o las piezas, comuníquese con un centro de atención al cliente de Samsung o con el vendedor. El aspecto real de la lavavajillas puede diferir, dependiendo del modelo y del país.
  • Página 60 Instalación Kit de instalación (no provisto) Cinta aislante y cinta Conducto de agua Adaptador de 90° Adaptador del tubo americana estándar caliente (3/4") Abrazadera de Espacio de aire Conector de goma Cinta de teflón o manguera pasta de sellado ADVERTENCIA No utilice tubos de plástico.
  • Página 61 Cinta métrica Lápiz Destornillador Destornillador de Phillips cabeza plana Cortatubos Cúter Nivel Fresa para escariar Llave en forma Pies de rey Regla de acero de L para cabezas hexagonales Español 5 DW9000M_DD68-00197B-01_MES.indd 5 2017-09-04 4:41:32...
  • Página 62 Instalación Desempaque Desempaque la lavavajillas en una zona libre de obstrucciones. Recomendamos que conserve todos los materiales del empaque hasta que la lavavajillas esté completamente instalada. 1. Ubique el lado derecho de la caja con Placa de protección las flechas superiores señalando hacia arriba.

  • Página 63: Requisitos De Instalación

    Requisitos de instalación Conexión a tierra Para evitar el riesgo de incendio, descarga eléctrica o lesiones físicas, todo el cableado Para una conexión a tierra permanente, y la conexión a tierra debe ser realizado por la lavavajillas debe estar conectada un técnico calificado.
  • Página 64 Instalación Suministro de agua Piso • El conducto de suministro de agua Por razones de seguridad, la lavavajillas caliente debe admitir presiones de agua debe estar instalada sobre un piso de entre 20 y 120 psi (140 y 830 kPa). construcción sólida.

  • Página 65: Dimensiones Y Especificaciones

    Dimensiones y especificaciones Lavavajillas DW60M9990AP 231/2" (598 mm) Vista frontal 217/8" (555 mm) 201/2" (520 mm) 23/4" (70 mm) 2" (50 mm) Vista lateral Español 9 DW9000M_DD68-00197B-01_MES.indd 9 2017-09-04 4:41:33...
  • Página 66 La apariencia real de la lavavajillas puede diferir de las ilustraciones de este manual. Suministro eléctrico 120 V, 15 A, 60 Hz CA Presión del agua 20 - 120 psi (140 - 830 kPa) DW60M9990AP: Dimensiones (Ancho × Profundidad × Altura) " x 21 " x 32 "...

  • Página 67: Instalación Paso A Paso

    Instalación paso a paso El procedimiento de instalación puede diferir dependiendo del modelo. PASO 1 Seleccione una ubicación Seleccione una ubicación que reúna las siguientes condiciones. • La ubicación debe tener un piso macizo que pueda soportar el peso de la lavavajillas. •...
  • Página 68 Instalación 3. Limpie la parte inferior de la encimera. 4. Una el autoadhesivo protector como se muestra. Español DW9000M_DD68-00197B-01_MES.indd 12 2017-09-04 4:41:34...
  • Página 69 PASO 2 Conecte el conducto de agua caliente. • La presión del conducto de agua debe estar entre 20 y 120 psi (140-830 kPa). • Asegúrese de que el agua llegue a una temperatura entre 120 °F y 149 °F (49-60 °C). Sobrepasar este límite puede hacer que la lavavajillas no funcione correctamente.

  • Página 70: Paso 3 Acomode Las Mangueras

    Instalación PASO 3 Acomode las mangueras 1. Acomode el cable de alimentación y la manguera de desagüe de modo que se muevan a la vez. 2. Desplace la lavavajillas con cuidado hasta el espacio de instalación bajo el fregadero. Cuando desplace la lavavajillas, arrastre todo tramo en exceso del conducto de agua, manguera de desagüe y cable de alimentación...

  • Página 71: Paso 4 Instale El Panel Personalizado

    PASO 4 Instale el panel personalizado 1. Inserte el faldón de caucho (A) que se provee en los 3 agujeros de la parte inferior de la puerta. 2. Coloque la plantilla de instalación en la parte trasera del panel personalizado y ajústela temporalmente con cinta transparente.
  • Página 72 Instalación 5. Mientras sostiene el panel personalizado, fíjelo en la puerta e inserte los fijadores del panel personalizado (B) en los agujeros correspondientes de la parte superior de la puerta como se muestra. 6. Presione el panel personalizado hacia abajo para fijarlo. 7.
  • Página 73 9. Abra la puerta y retire los 2 tornillos del centro de la puerta. PRECAUCIÓN Tenga cuidado al abrir la puerta. Si el nivel del resorte no está ajustado adecuadamente, la puerta puede abrirse o cerrarse inesperadamente y causar lesiones físicas.

  • Página 74: Paso 5 Nivele La Lavavajillas

    Instalación PASO 5 Nivele la lavavajillas Puede ajustar la altura de la lavavajillas para nivelarla. Tenga en cuenta que en estos pasos la lavavajillas no está insertada completamente. 1. Use el nivel para verificar la horizontalidad de la lavavajillas. 2. Puede ajustar la altura de la parte delantera con el pie regulable normal para alturas inferiores a 13/4", o el pie regulable de cocinas altas para alturas...

  • Página 75: Ubicación Correcta

    PASO 6 Asegure la lavavajillas Ubicación correcta Antes de asegurar la lavavajillas, verifique que esté ubicada en el centro. A la encimera Puede utilizar las ménsulas para asegurar la lavavajillas a la encimera. Alternativamente, puede perforar los orificios laterales para asegurar la lavavajillas a los lados del gabinete. 1.
  • Página 76 Instalación 4. Si las ménsulas de instalación en la parte delantera de la lavavajillas son demasiado largas córtelas utilizando un alicate de corte. 5. Con cuidado, perfore 2 orificios para los tornillos en la parte inferior de la encimera por debajo, uno para cada ménsula.
  • Página 77 A las paredes laterales 1. Coloque una toalla grande en la parte inferior de la lavavajillas (que cubra el sumidero) para evitar que caigan restos de madera o tornillos dentro del sumidero de la lavavajillas. 2. Para evitar daños en la manguera de desagüe a través del conducto de agua, jale ligeramente la lavavajillas y doble las ménsulas incorporadas de...

  • Página 78: Sin Triturador

    Instalación PASO 7 Conecte la manguera de desagüe Hay muchas maneras de insertar la manguera de desagüe en el conector de la manguera de desagüe del fregadero. Debe conectar la salida del desagüe conforme a las reglamentaciones de instalación de tuberías de agua de su región. Espacio de aire Abrazadera manguera...
  • Página 79 1. Verifique el tamaño del conector de la manguera de desagüe del fregadero. Si es necesario, corte la manguera de desagüe para que el extremo calce en el conector del fregadero. 1 in 5/8 in (25 mm) 7/8 in NOTA (16 mm) (22 mm) Si la manguera de desagüe no calza en el...
  • Página 80 Instalación 4. Cuando realice un agujero en la pared Lavavajillas Fregadero del gabinete para la manguera de desagüe, tenga cuidado de que los bordes filosos del orificio no dañen la Manguera manguera. de desagüe - Si las paredes son de madera, lije los Mín.

  • Página 81: Paso 8 Verificación Final

    PASO 8 Verificación final 1. Retire la espuma, el papel de empaque y todo lo que sea innecesario del interior de la lavavajillas. 2. Active el disyuntor. 3. Abra la válvula de agua para suministrar agua a la lavavajillas. 4. Enchufe la lavavajillas. 5.
  • Página 82 4. Enchufe la lavavajillas. Luego, abra la válvula del agua e inicie un ciclo. 5. Si el código de información LC continúa apareciendo, comuníquese con un centro de servicio técnico Samsung local. Sensor de pérdidas de agua Español DW9000M_DD68-00197B-01_MES.indd 26...
  • Página 83 Notas Español 27 DW9000M_DD68-00197B-01_MES.indd 27 2017-09-04 4:41:38...
  • Página 84 ¿TIENE ALGUNA PREGUNTA O ALGÚN COMENTARIO? PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN 1-800-SAMSUNG (726-7864) U.S.A www.samsung.com/us/support 1-844-SAM-PAYS (726-7297) 1-800-SAMSUNG(726-7864) www.samsung.com/ca/support (English) CANADA 1-844-SAM-PAYS (726-7297) www.samsung.com/ca_fr/support (French) MEXICO 01-800-SAMSUNG (726-7864) www.samsung.com/mx/support DD68-00197B-01 DW9000M_DD68-00197B-01_MES.indd 28 2017-09-04 4:41:38...
