6. Instale el lado de acoplamiento de la abrazadera partida y apriete los tornillos de la
misma en disposición cruzada de manera uniforme con la torsión recomendada en
la Tabla 4.
7. Monte y apriete el brazo indicador, las arandelas de seguridad con resorte y los pernos
hexagonales.
8. Apriete de forma temporal el tornillo de cruz y fije la placa indicadora.
9. Marque la flecha indicadora en el brazo indicador con un punzón.
10. Ajuste la placa indicadora en la posición correcta, tal como se ve en la Ilustración 2.
Flecha
indicadora
11. Asegúrese de que se obtiene el recorrido nominal de la válvula y retire la fuente
de presión controlada.
© 2014 General Electric Company. Todos derechos reservados.

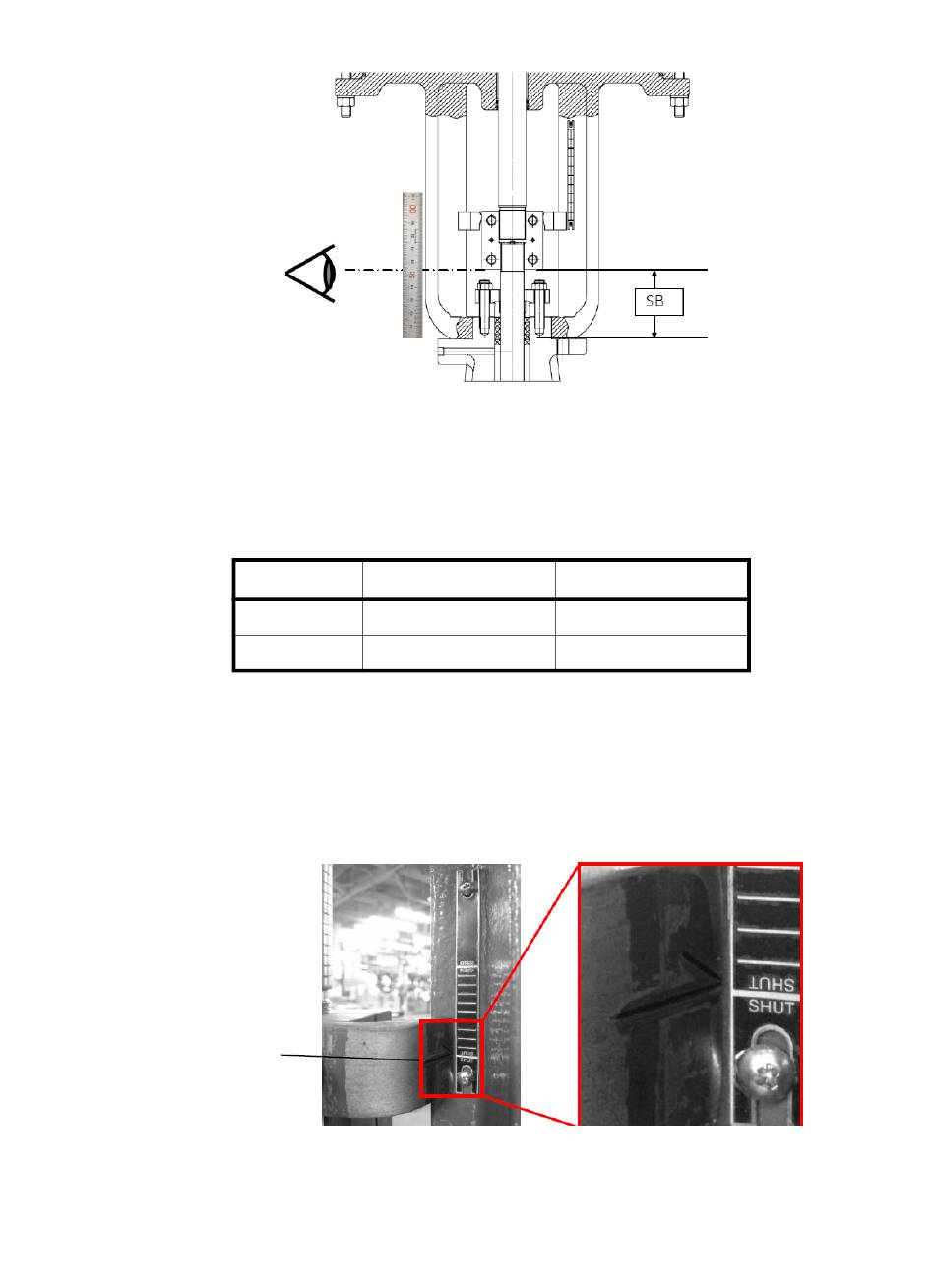

Ilustración 1 Vista de la abrazadera partida
Tabla 4 Par de torsión de la abrazadera partida
Tamaño
Seca
M12
88 N-m (65 ft-lbs)
M16
218 N-m (160 ft-lbs)
Ilustración 2 Flecha indicadora
Lubricada
66 N-m (49 ft-lbs)
164 N-m (120 ft-lbs)
Accionador Masoneilan manual de instrucciones de las series 51/52/53
| 13
=
