B-6
Medidor de Pantalla de Amperaje
• Antes de la operación con ELECTRODO REVESTIDO (STICK) ó
TIG (flujo de corriente), el medidor indica el valor de corriente
preestablecida.
• Antes de la operación de CV, el medidor muestra cuatro guiones
indicando los AMPS que no se pueden establecer previamente.
• Durante la soldadura, este medidor muestra los amps promedio
reales.
• Después de soldar, el medidor retiene el valor de corriente real
por 5 segundos. Las pantallas parpadean indicando que la
máquina está en el periodo de "espera".
• El ajuste de salida mientras se está en el periodo de "retención"
da como resultado las características de "antes de la operación".
Interruptor de Palanca de Terminales de Soldadura Encendidas/Remoto
• Este interruptor determina la ubicación del gatillo.
• Cuando se establece en la posición de "ENCENDIDO", las ter-
minales de soldadura están en OCV (voltaje de circuito abierto)
y están listas para soldar.
• Cuando se establece en la posición de "REMOTO", la salida se
habilita a través de un gatillo remoto.
Interruptor de Palanca de Control Local/Remoto
• Establezca el interruptor en "Local" para controlar la salida en la
máquina con la perilla de Control de Salida.
• Establezca el interruptor en "REMOTO" para controlar la salida
vía un dispositivo remoto (control de mano K857 o control de
pie K870) conectado al conector remoto de 6 pines o a un ali-
mentador de alambre conectado al conector de 14 pines.
Modo
CC-MMAW
CC-GTAW
CV-GAS
C V-Innershield
* Es normal que las luces alternen colores al soldar.
Ubicación de la Tarjeta de P.C. de Control
OPERACIÓN
TABLA B.1
Luces de Indicación del VRD
OCV
Al soldar
OCV
Al soldar

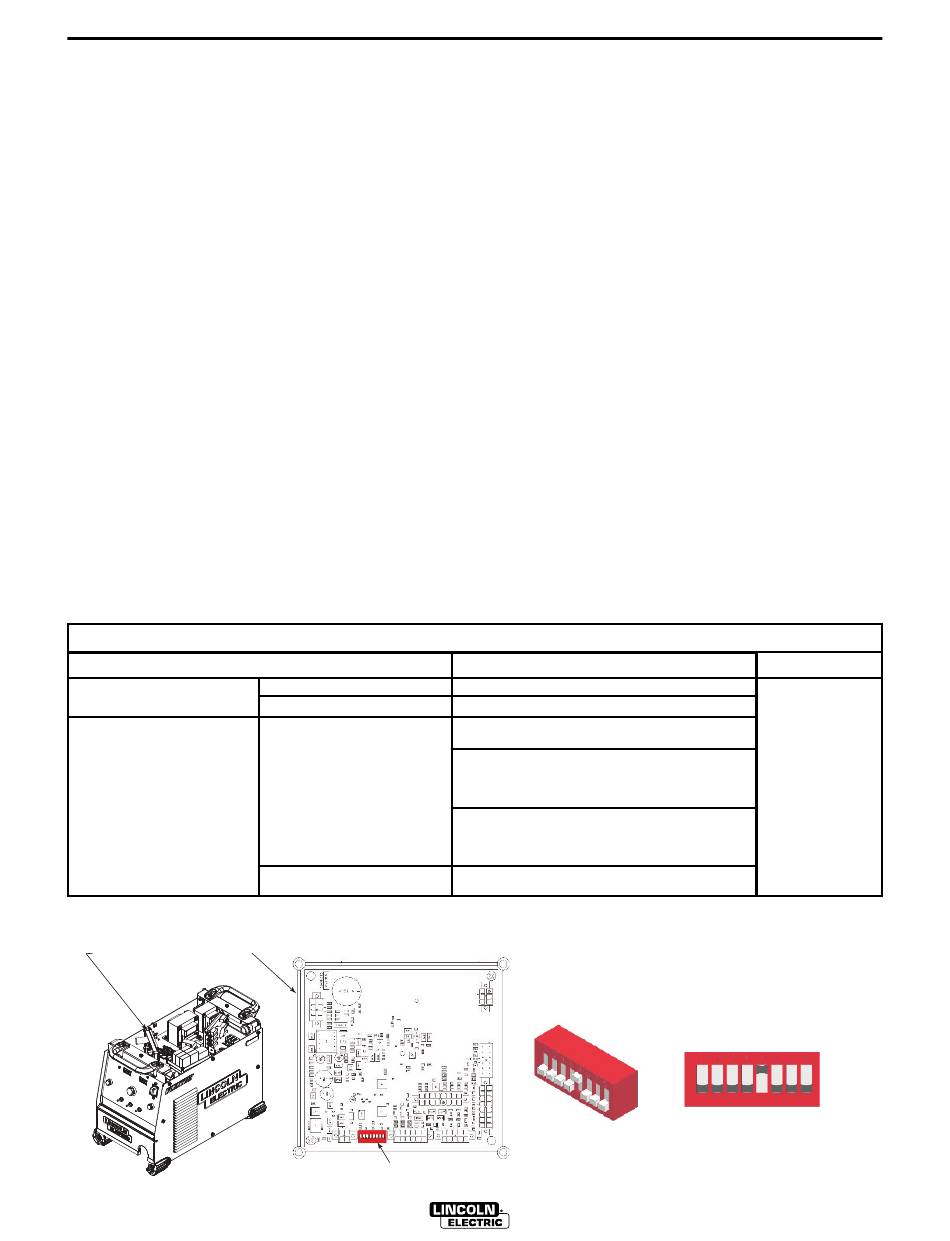

FIGURA B.3
Ubicación del Interruptor DIP en la Tarjeta de P.C. de Control
FLEXTEC™ 450 CE
Luz Termal
• Esta luz de estado indica cuando la fuente de poder ha
alcanzado una sobrecarga termal. Si las terminales de
salida estaban "ENCENDIDAS", la salida se volverá a
encender una vez que las unidad se enfría a un nivel de
temperatura aceptable. Si la unidad estaba operando en
el modo "REMOTO", el gatillo deberá soltarse antes o
después de que la condición se ha eliminado y oprimirse
después de que la máquina se ha enfriado a una temper-
atura aceptable para establecer la salida.
LUCES DE INDICACIÓN DEL VRD™
(DISPOSITIVO DE REDUCCIÓN DE VOLTAJE)
Existen 2 luces de indicación al frente del gabinete de la
Flextec™ 450 CE sobre la pantalla LCD de Voltaje para
indicar el estado de operación del VRD.
• Una luz verde indica que el OCV (voltaje de circuito abier-
to) es de menos de 35V.
• Una luz roja indica que el OCV está en o por arriba de los
35V. El VRDTM se habilita por medio de un interruptor dip
en la tarjeta de P.C. de control (vea la Figura B.3). Este
interruptor deberá estar en la posición de "Encendido"
para que la función del VRDTM se active y las luces se
habiliten. Si el VRDTM está habilitado, ambas luces se ilu-
minarán por 5 segundos al momento del encendido.
Para cada modo de soldadura, las luces del VRD™ fun-
ciones como se muestra en la Tabla B.1:
VRD "ENCENDIDO"
Verdes (OCV reducido)
Verdes o Rojas (depende del voltaje de soldadura)*
Rojas (OCV no reducido)
Terminales de Soldadura ENCENDIDAS
Rojas (OCV no reducido)
Terminales de Soldadura Remotamente Controladas
Gatillo de la Pistola Oprimido
Verdes (No OCV)
Terminales de Soldadura Remotamente Controladas
Gatillo de la Pistola Sin Oprimir
Verdes o Rojas (depende del voltaje de soldadura)*
Configuración del Modo VRD
- Interruptor #5 en la posición de "ENCENDIDO"
VRD "APAGADO"
No hay luces
activas
1 2 3 4
5 6 7 8
ENCENDIDO
APAGADO
