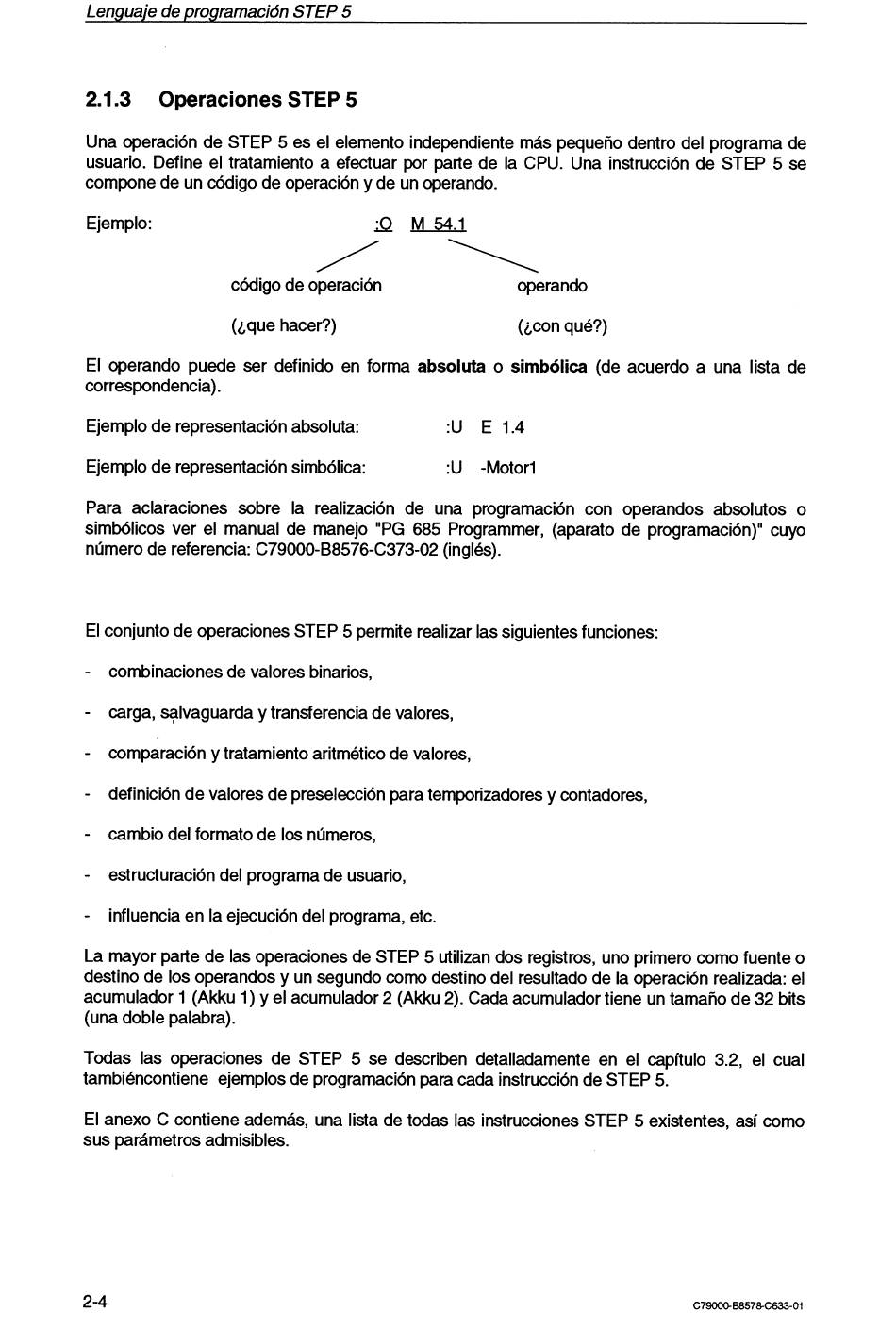

Lenguaje de programación STEP 5
2.1.3
Operaciones STEP 5
Una operación de STEP 5 es el elemento independiente más pequeño dentro del programa de
usuario. Define el tratamiento a efectuar por parte de la CPU. Una instrucción de STEP 5 se
compone de un código de operación y de un operando.
Ejemplo:
código de operación operando
(¿que hacer?) (¿con qué?)
El operando puede ser definido en forma absoluta o simbólica (de acuerdo a una lista de
correspondencia).
Ejemplo de representación absoluta: :U E 1.4
Ejemplo de representación simbólica: :U -Motor1
Para aclaraciones sobre la realización de una programación con operandos absolutos o
simbólicos ver el manual de manejo "PG 685 Programmer, (aparato de programación)" cuyo
número de referencia: C79000-B8576-C373-02 (inglés).
El conjunto de operaciones STEP 5 permite realizar las siguientes funciones:
-
combinaciones de valores binarios,
-
carga, ylvaguarda y transferencia de valores,
-
comparación y tratamiento aritmético de valores,
-
definición de valores de preselección para temporizadores y contadores,
-
cambio del formato de los números,
-
estructuración del programa de usuario,
-
influencia en la ejecución del programa, etc.
La mayor parte de las operaciones de STEP 5 utilizan dos registros, uno primero como fuente o
destino de los operandos y un segundo como destino del resultado de la operación realizada: el
acumulador 1 (Akku 1) y el acumulador 2 (Akku 2). Cada acumulador tiene un tamaño de 32 bits
(una doble palabra).
Todas las operaciones de STEP 5 se describen detalladamente en el capitulo 3.2, el cual
tambiéncontiene ejemplos de programación para cada instrucción de STEP 5.
El anexo C contiene además, una lista de todas las instrucciones STEP 5 existentes, así como
sus parámetros admisibles.
