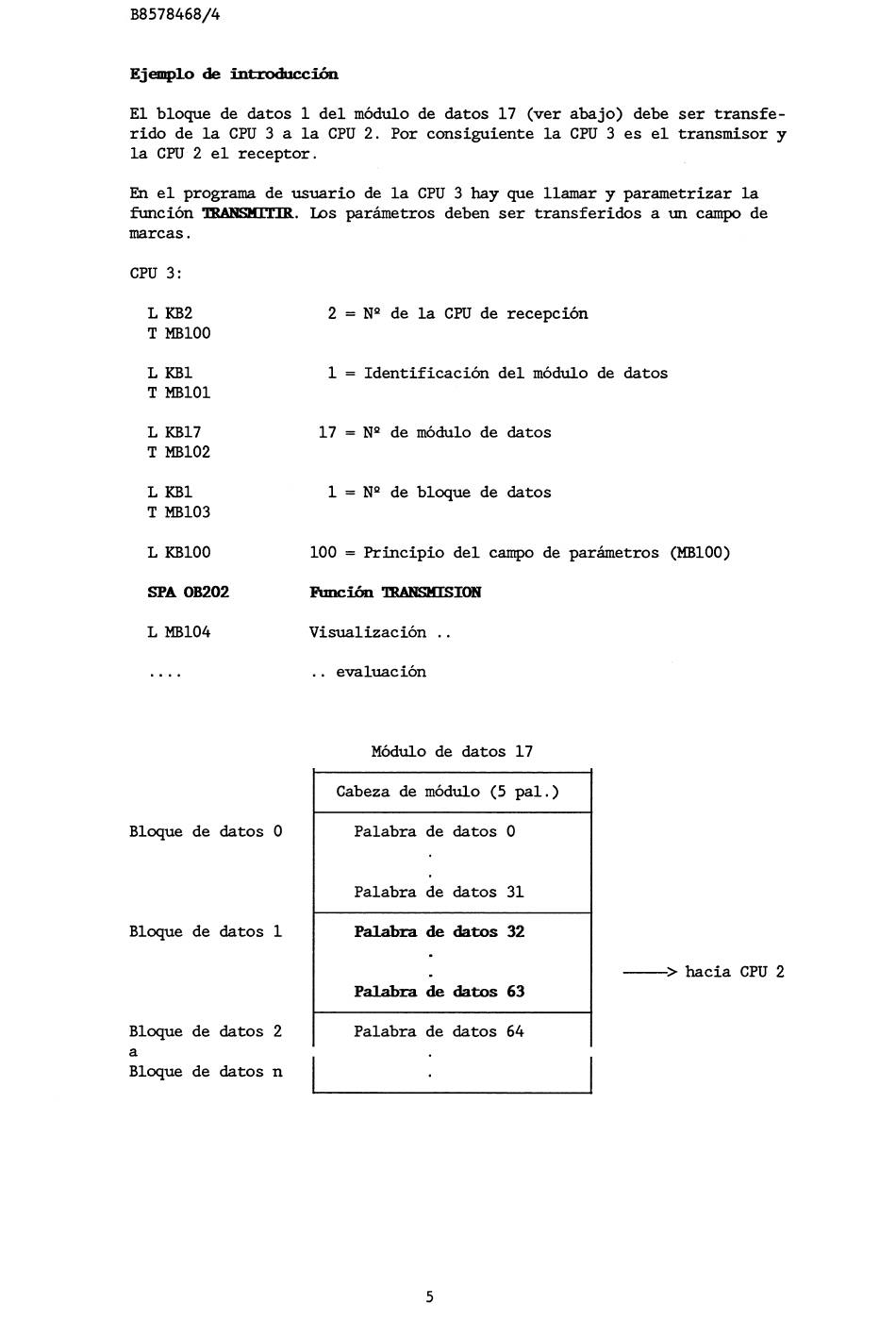

El bloque de datos 1 del módulo de datos 17 (ver abajo) debe ser transfe-
rido de la CPU 3 a la CPU 2. Por consiguiente la CPU 3 es el transmisor y
la CPU 2 el receptor.
En
el programa de usuario de la CPU 3 hay que llamar y parametrizar la
función
- .
b s parámetros deben ser transferidos a un campo de
marcas.
CPU 3:
L KB2
2
=
N Q de la CPU de recepción
T m100
1
=
Identificación del módulo de datos
L U 1 7
17
=
N Q de módulo de datos
T m102
L
KB1 1
=
N Q de bloque de datos
T
m103
L
KBlOO 100
=
Principio del campo de parámetros (MB100)
SPA OB202 Funcíón !mwEMlSION
L m104 Visualización
. .
. . . .
. .
evaluación
Módulo de datos 17
Bloque de datos O
Bloque de datos 1
Bloque de datos 2
Cabeza de módulo (5 pal.)
Palabra de datos O
Palabra de datos 31
Palabra de datos 32
PaLabra de datos 63
Palabra de datos 64
>
hacia CPU 2
a
Bloque de datos n
