Sobre esta tarea

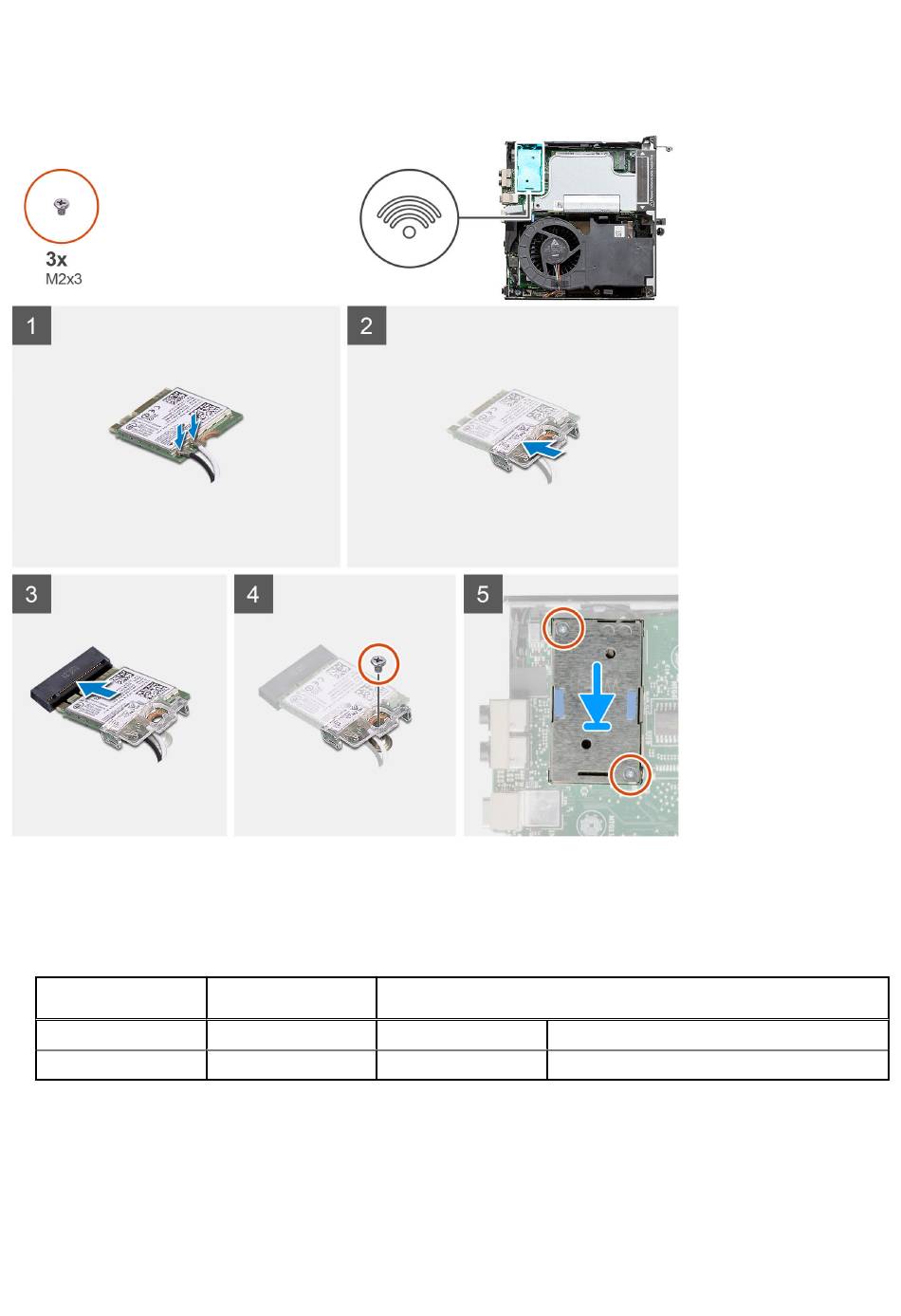

En la imagen a continuación, se indica la ubicación de la tarjeta inalámbrica y se proporciona una representación visual del procedimiento de
instalación.
Pasos
1. Conecte los cables de la antena a la tarjeta WLAN.
En la tabla a continuación, se proporciona el esquema de colores de los cables de antena para la tarjeta WLAN de la computadora.
Tabla 8. Esquema de colores de los cables de antena
Conectores de la
tarjeta inalámbrica
Principal
Auxiliar
2. Coloque el soporte para tarjeta WLAN para asegurar los cables de la antena.
3. Alinee la muesca de la tarjeta WLAN con la pestaña de la ranura de tarjeta WLAN. Inserte la tarjeta WLAN en el conector de la tarjeta
madre.
4. Reemplace el tornillo (M2x3.5) para asegurar el soporte para tarjeta WLAN a la tarjeta WLAN.
Colores de los cables
de antena
Blanco
Negro
Marcado de serigrafía
MAIN
AUX
△ (triángulo blanco)
▲ (triángulo negro)
