Non collegare la spina di alimentazione CA alla presa a muro fino a che non

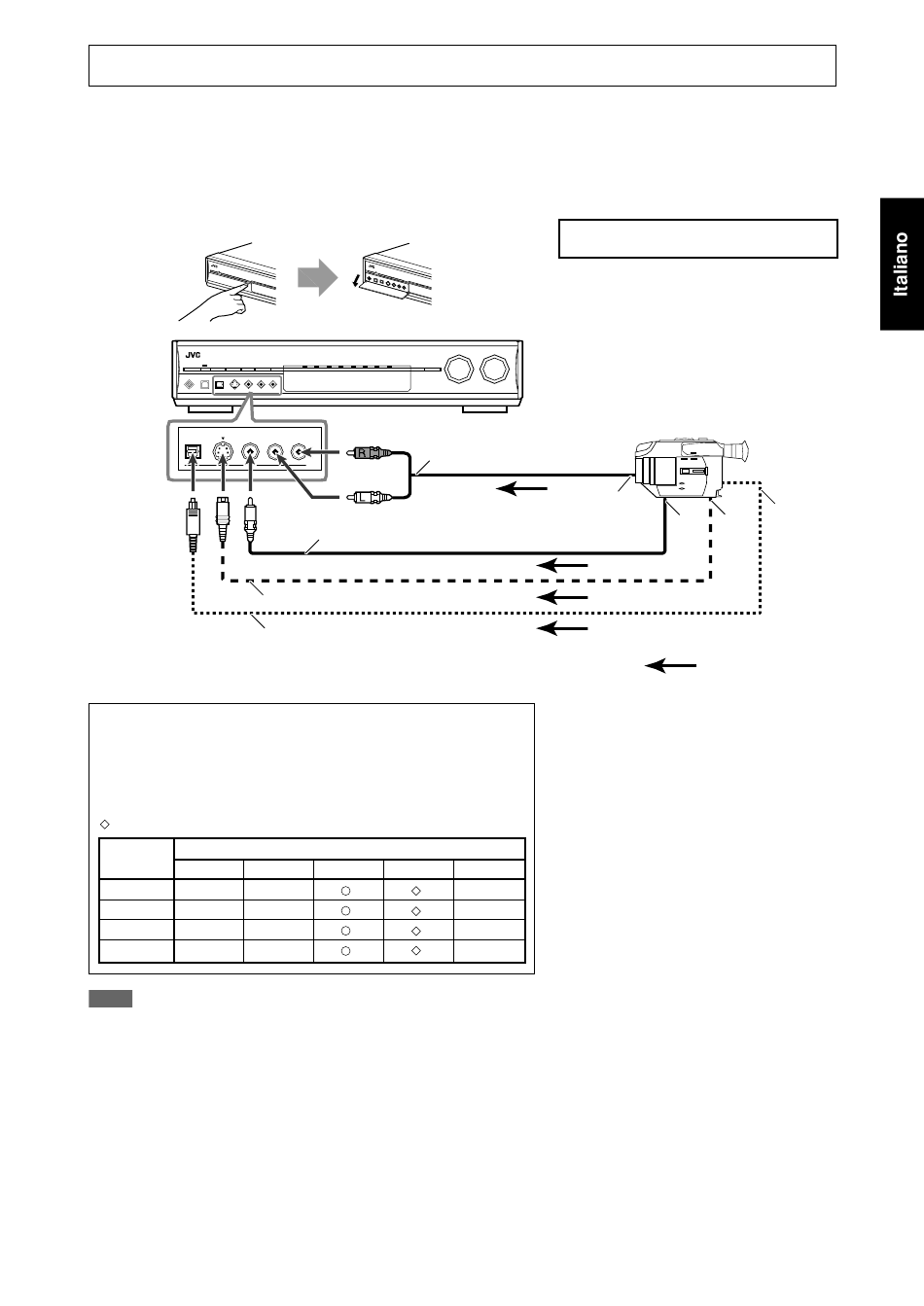

7 Connessione di un componente video ai jack d'ingresso AUX:
I jack d'ingresso AUX situati sul pannello frontale (dietro lo sportello frontale) mostrano la propria comodità quando si rende
necessario collegare e scollegare frequentemente un componente.
Per eseguire le connessioni è quindi necessario rendere accessibili i jack premendo PUSH-OPEN.
Per riprodurre i segnali provenienti dai jack del componente connesso, quale sorgente è necessario selezionare "AUX" (vedere a
pagina 19).
Per aprire il frontalino
S-VIDEO
DIGITAL
VIDEO
AUX
Selezionare l'appropriato ingresso VIDEO INPUT (vedere a pagina 20) in
funzione del tipo di connessione eseguita. Omettendo questa operazio-
ne non sarebbe possibile vedere sull'apparecchio TV le immagini
riprodotte.
Impostazioni d'ingresso video disponibili per ciascuna impostazione
di uscita video:
: Disponibile
–: Non disponibile
VIDEO
OUTPUT
HDMI
CMPNT
HDMI
CMPNT
S
RGB/C
NOTA
Eseguire le impostazioni audio e video in funzione del metodo di connessione attuato. Per maggiori informazioni in merito leggere a
pagina 20.
sono stati eseguiti tutti i collegamenti.
Rosso
L – AUDIO – R
Cavo audio stereo
(non in dotazione)
Bianco
Cavo video componente (non in dotazione)
Cavo S-video (non in dotazione)
Cavo digitale ottico (non in dotazione)
VIDEO INPUT
S
C
Prima dei collegamenti spegnere la corrente
a tutti i componenti.
Videocamera, ecc.
Å
Å All'uscita audio dei canali sinistro e destro
ı All'uscita video composito
Ç All'uscita S-video
Î All'uscita digitale ottica
RGB
Î
ı
Ç
: Flusso dei segnali
15
