3.12 Conexión de cables CC de la batería
Los cables CC de la batería solo pueden conectarse
al inversor si el inversor y el acumulador de baterías se
hallan sin tensión.
Desconectar de la tensión el acumulador de baterías
1.
y el inversor.
Colocar el conector macho en el cable positivo y el
2.
conector hembra en el cable negativo conforme a la
normativa. El inversor está equipado con conectores
de la empresa PHOENIX CONTACT (tipo SUNCLIX).
Al realizar el montaje observar imprescindiblemente
los datos actuales del fabricante (p. ej. pares de
apriete admisibles, etc.).
Al montar los conectores hembra y los conectores
3.
macho en los cables CC de la batería procurar que la
polaridad sea correcta.
Introducir los conectores hembra y los conectores
4.
macho de los cables CC de la batería en el inversor.
Guardar los tapones obturadores quitados de los
conectores.
DC3

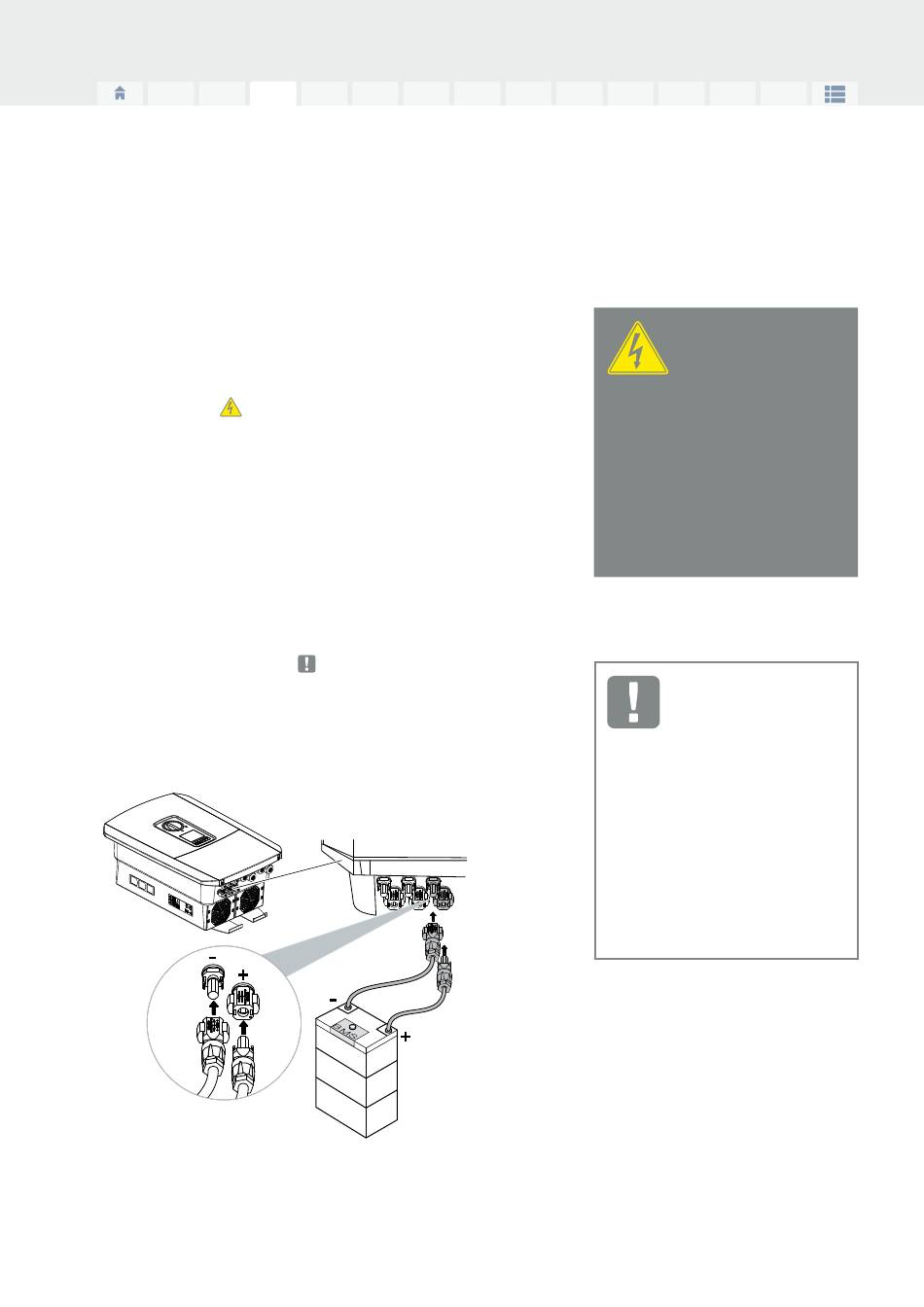

Fig. 37: Sinóptico de la conexión CC de la batería
© 2018 KOSTAL Solar Electric GmbH
4 5 6 7
1
8 9 10 11
PELIGRO
¡PELIGRO DE MUERTE DEBIDO A
ELECTROCUCIÓN Y DESCARGA
ELÉCTRICA!
Los cables CC de la batería pueden
hallarse bajo tensión. Desconectar
de la tensión imprescindiblemente
el acumulador de baterías. Tenga
en cuenta para ello las indicacio-
nes en las instrucciones de uso del
fabricante de la batería.
Encontrará información sobre las instruc-
1
ciones de montaje Sunclix en:
www.phoenixcontact.com
INFORMACIÓN
IMPORTANTE
La sección de los cables CC debe-
rá ser lo más grande posible, pero
sin superar los 4 mm² en el caso de
cables flexibles y los 6 mm² en el
caso de cables rígidos. Recomen-
damos el uso de un cable estaña-
do. En los cables no estañados, los
cordones flexibles de cobre pueden
oxidarse, por lo que las resisten-
cias de contacto de la conexión
serían demasiado elevadas. Tenga
en cuenta también las indicaciones
del fabricante del conector.
