Lincoln Electric Magnum PRO AL PA Manual Del Operador página 8

PISTOLA MAGNUM PRO AL PA / AL PW

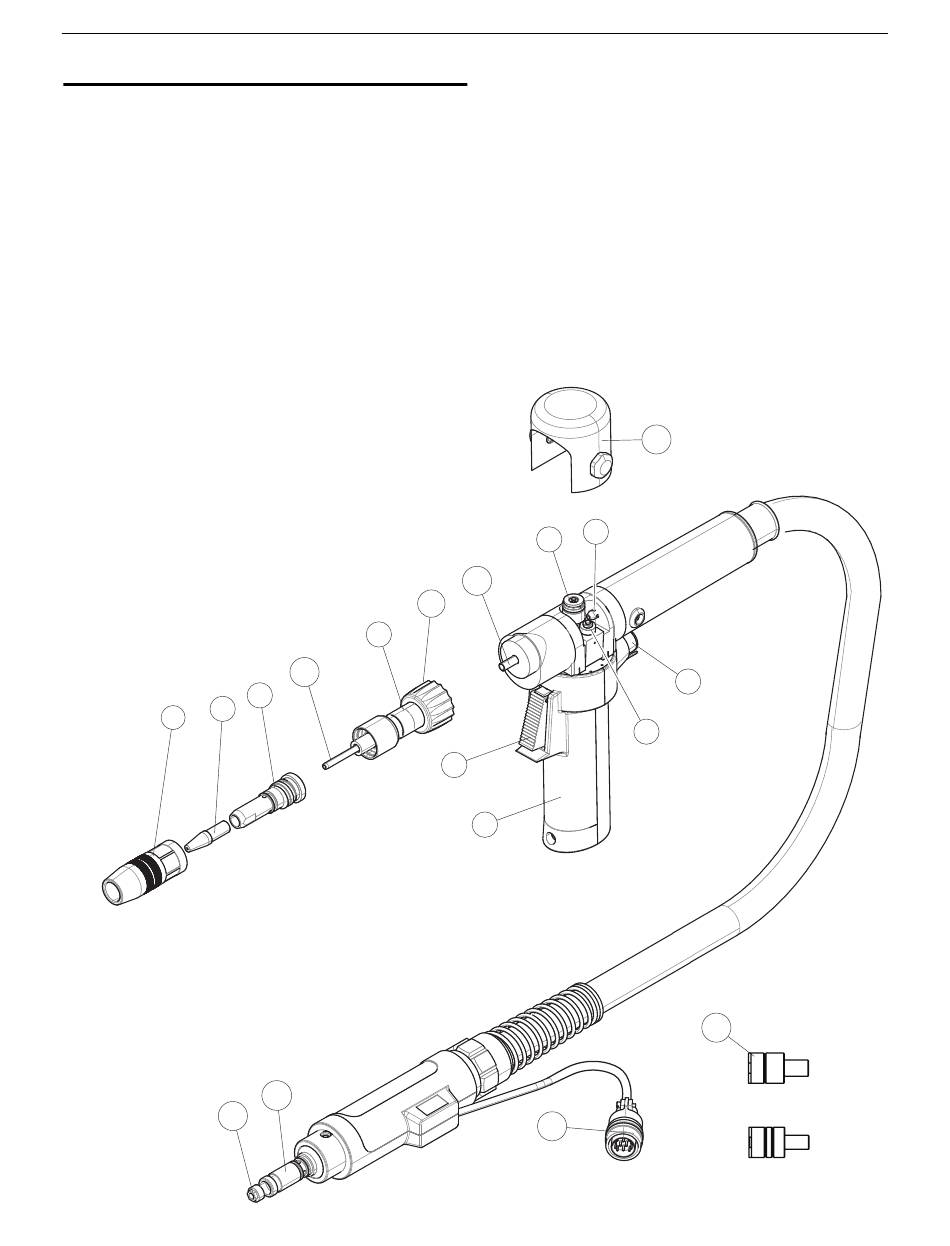

FAMILIARIZACIÓN CON LA PISTOLA EN CONTRAFASE
1. Manija – La pistola se puede utilizar con la mano derecha o izquierda.
2. Gatillo – Opera la potencia de soldadura, flujo de gas y alimentación de
alambre.
3. Control Remoto de Velocidad de Alambre – Localizado detrás de la
manija, controla la velocidad del motor de impulsión.
4. Tapón de Presión de Impulsión – Se jala hacia arriba para acceder los
rodillos impulsores.
5. Rodillo Impulsor – La remoción del Tapón de Presión de Impulsión hace
que el brazo de presión se aleje del rodillo impulsor para detener la
alimentación de alambre. El rodillo impulsor instalado tiene dos ranuras
de alambre de 3/64 pulgadas. Invierta el rodillo para alargar su vida útil.
6. Rodamiento del Brazo de Presión - Un Tapón de Presión de Impulsión en
su lugar hace que el rodamiento del brazo de presión se mueva hacia el
alambre.
7. Tobera de Gas – La tobera es de tipo roscado. Remueva girando a la
izquierda. Instale girando a la derecha hasta que quede asentada.
8. Punta de Contacto – El producto se envía con puntas de 2.8mm (.035
pulgadas) y 1.2 mm (3/64 pulgadas).
9. Difusor de Gas - El DIFUSOR está enroscado en el tubo de la pistola, con
un roscado normal a la derecha. A fin de instalar y/o remover el
DIFUSOR, deberá utilizar la llave proporcionada. Esta parte deberá
apretarse más que la punta de contacto.
NOTA: tenga cuidado de no apretar demasiado el difusor, ya que podrían dañarse las roscas del tubo de
la pistola.
NOTA: si utiliza un tubo de pistola de 45 o 60 grados, enrosque el portapunta de
contacto lentamente. Esto permitirá que la guía de alambre de Teflón se
asiente adecuadamente. Se puede insertar una pieza pequeña de alambre
de soldadura a través del portapunta para ayudar a posicionar la guía de
alambre a medida que se instala el portapunta de contacto.
8
7
16
12
11
10
9
15
10. Guía de Alambre del Cuello – Asegúrese de instalar el extremo
ahusado de la guía hacia la punta de contacto.
11. Tubo de Pistola
12. Tuerca de Barril
13. Guía de Entrada del Tubo de la Pistola
14. Guía de Entrada
15. Pin de Alimentación
16. Tuerca de la Guía de Alambre
17. Anfenol de Control del Gatillo de 12 Pines – vea la sección de
Diagramas
18. Calibrador de Ajuste del Tubo Guía
14
5
13
2
1
17
A-2
INSTALACIÓN
FIGURA A.1
4
3
6
18
MEDIDOR DE ENFRIAMIENTO POR AIRE,
1 RANURA
MEDIDOR DE ENFRIAMIENTO POR AGUA,
2 RANURAS
