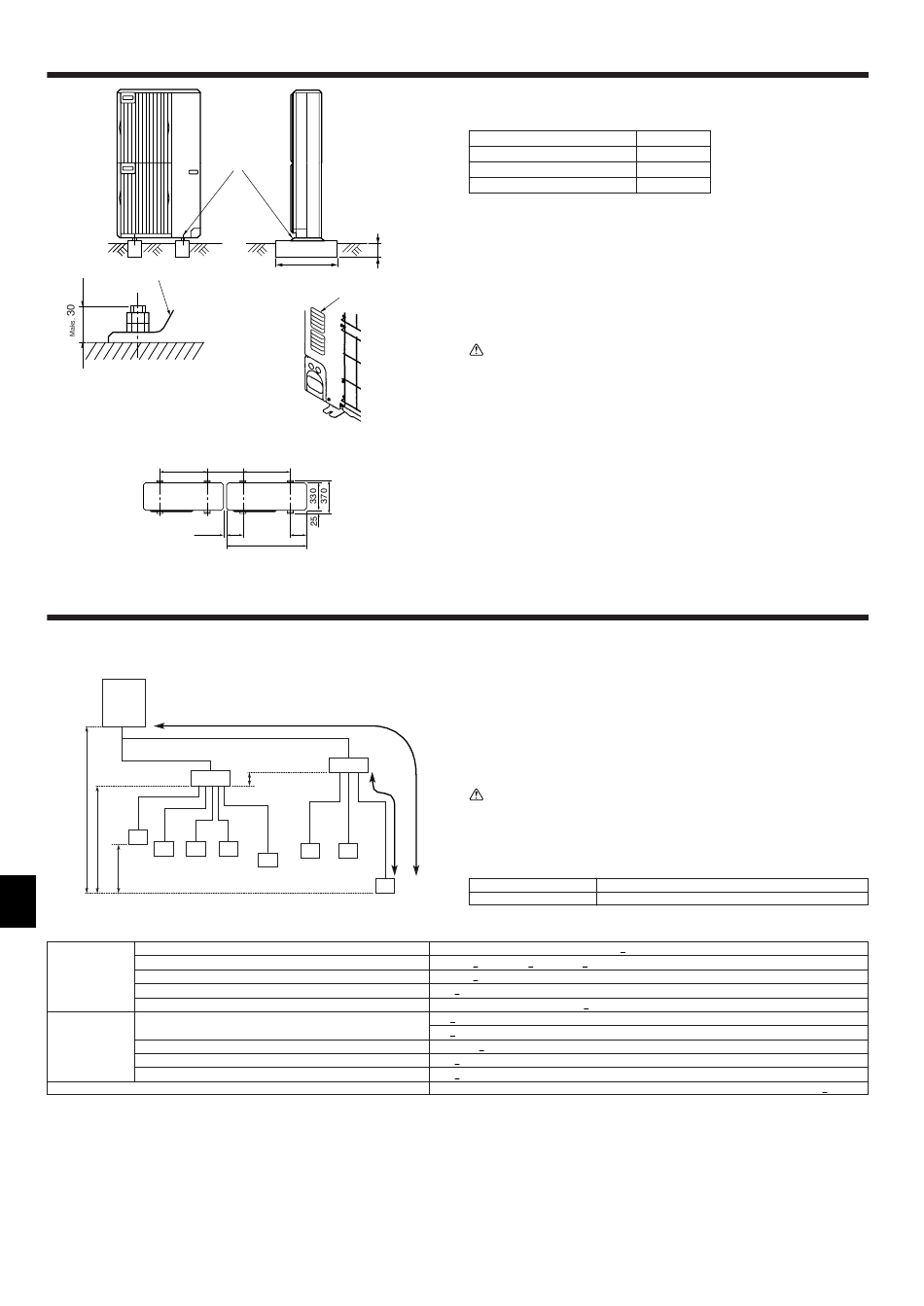

4. Montering af den udendørs enhed
B
A M10 (3/8") bolt
B Monteringsplade
C Så lang som muligt.
D Ventilationsåbning
600
Min. 360
Min. 10
Fig. 4-1
5. Montering af kølemiddelrør
A
b1
B
H
a1
h1
a2
a3
C
C
C
h3
Fig. 5-1
Samlet rørlængde
Tilladelige
Længste rørlængde (L)
længde
Rørlængde mellem udendørsenhed og forgreningsdåser
(envejs)
Længste rørlængde efter forgreningsdåse (I)
Samlet rørlængde mellem forgreningsdåser og indendørsenheder
I indendørs-/udendørsafsnit (H)*1
Tilladelige højde
I forgreningsdåse-/indendørsenhedsafsnit (h1)
(envejs)
I hver forgreningsenhed (h2)
I hver indendørsenhed (h3)
Antal krumninger
*1 Forgreningsdåsen skal placeres på niveauet mellem udendørsenheden og indendørsenhederne.
118
A
C
D
600
175
175
950
A Udendørs enhed
B Forgreningsdåse
C Indendørs enhed
L
b2
B
h2
I
a5
a6
a7 a8
a4
C
C
C
C
C
• Enheden skal monteres på en solid, plan overflade for at forhindre raslelyde under
anvendelsen. (Fig. 4-1)
(mm)
<Specifikationer for fundament>
Fundamentbolt
Betontykkelse
Boltlængde
Belastningskapacitet
• Kontroller at fundamentbolten er mindre end 30 mm fra monteringspladens bund.
• Fastgør monteringspladen omhyggeligt med fire M10-fundamentbolte på solide ste-
der.
Installation af udendørs enheden
• Sørg for ikke at blokere ventilationsåbningen. Hvis ventilationsåbningen blokeres,
vil driften blive forhindret og der kan opstå nedbrud.
• Udover enhedens underdel kan man om nødvendigt anvende installationshullerne
på bagsiden, der er beregnet til ledninger mm., til installation af enheden. Brug
selvskærende skruer (ø5 × 15 mm eller mindre) og monter på stedet.
Advarsel:
• Enheden skal monteres fast og sikkert på en underkonstruktion, der kan bære
dens vægt. Hvis enheden monteres på en ustabil konstruktion, kan den falde
ned og forårsage beskadigelse og kvæstelser.
• For at minimere risikoen for beskadigelse som følge af jordskælv, tyfoner eller
kraftigt stormvejr skal enheden installeres ifølge vejledningen. En ukorrekt in-
stalleret enhed kan falde ned og forårsage beskadigelse eller kvæstelser.
5.1. Forholdsregler for apparater der anvender R410A
kølemiddel
• Se side 115 for forholdsregler, der ikke er angivet nedenfor, vedrørende an-
vendelse af klimaanlæg med R410A kølemiddel.
• Brug ester-olie, ether-olie eller alkylbenzen-olie (i lille mængde) som
kølemiddelolie til at smøre på de opkravede sektioner.
• Brug C1220 kobber-fosfor legering, for sømløse rør af kobber og kobber-
legering, til at samle kølemiddelrør. Brug kølemiddelrør med den tykkelse,
der er angivet i skemaet nedenfor. Kontrollér at det indvendige af rørene er
rene og ikke indeholder skadelige forureninger som f.eks. svovlholdige blan-
dinger, oxidanter, affald eller støv.
Advarsel:
Ved installation eller flytning af klimaanlægget må der kun anvendes det speci-
ficerede kølemiddel (R410A) til fyldning af kølemiddelrørene. Det må ikke blan-
des med nogen anden type kølemiddel, og der må ikke være luft tilbage i rø-
rene. Luftlommer i rørene kan forårsage forøget tryk og dermed sprængning
og andre farlige situationer.
ø6,35, ø9,52, ø12,7
ø15,88
• Anvend ikke rør med mindre tykkelse end angivet ovenfor.
b1+b2+a1+a2+a3+a4+a5+a6+a7+a8
≤
≤
≤
b2+a8
70 m (b2
55 m, a8
15m)
≤
b1+b2
55 m
≤
a8
15 m
≤
a1+a2+a3+a4+a5+a6+a7+a8
60 m
≤
H
30 m (I tilfælde af at udendørsenheden er indstillet højere end indendørsenheden)
≤
H
20 m (I tilfælde af at udendørsenheden er indstillet lavere end indendørsenheden)
≤
h1 + h2
15 m
≤
h2
15 m
≤
h3
12 m
| b1+a1 |, | b1+a2 |, | b1+a3 |, | b1+a4 |, | b1+a5 |, | b2+a6 |, | b2+a7 |, | b2+a8 |
5.2. Rørlængde og højdeforskel (Fig. 5-1)
Tragtformede forbindelser
• Denne enhed har tragtformede forbindelser på alle indendørsenheder og forgrenings-
dåsen samt udendørsenhedernes side.
• Afmonter udendørsenhedens ventildæksel, og tilslut derefter røret.
• Kølemiddelrør bruges til at tilslutte forgreningsdåsen og udendørsenheden.
M10 (3/8")
120 mm
70 mm
320 kg
Tykkelse 0,8 mm
Tykkelse 1,0 mm
≤
115 m
≤
15
