Opción 6: Ajuste Remoto De Temperatura Fijada Con Sensor Del Cabezal Conectado Directamente Y Convertidor De Temperatura Fijada De Modbus - Aerco Benchmark Serie Manual Del Usuario

Benchmark 750-3000 Boiler Installation & Startup Guide-Latin America
SECCIÓN 6 – TECNOLOGÍA DE ENCENDIDO SECUENCIAL DE CALDERAS
OPCIÓN 5: Instrucciones para ajuste remoto de temperatura fijada con
sensor del cabezal conectado directamente y convertidor de temperatura
fijada de 4-20ma
6.3.6 OPCIÓN 6: Ajuste remoto de temperatura fijada con sensor del
cabezal conectado directamente y convertidor de temperatura fijada
de Modbus
OPCIÓN 6: Instrucciones para ajuste remoto de temperatura fijada con
sensor del cabezal conectado directamente y convertidor de temperatura
fijada de Modbus
NOTA:
El sensor del cabezal Y el sensor exterior deben estar conectados. Ver el Manual de
usuario del Controlador C-More OMM-0032 (GF-112), y el Manual de usuario ProtoNode,
OMM-0080 (GF-129) para más información.

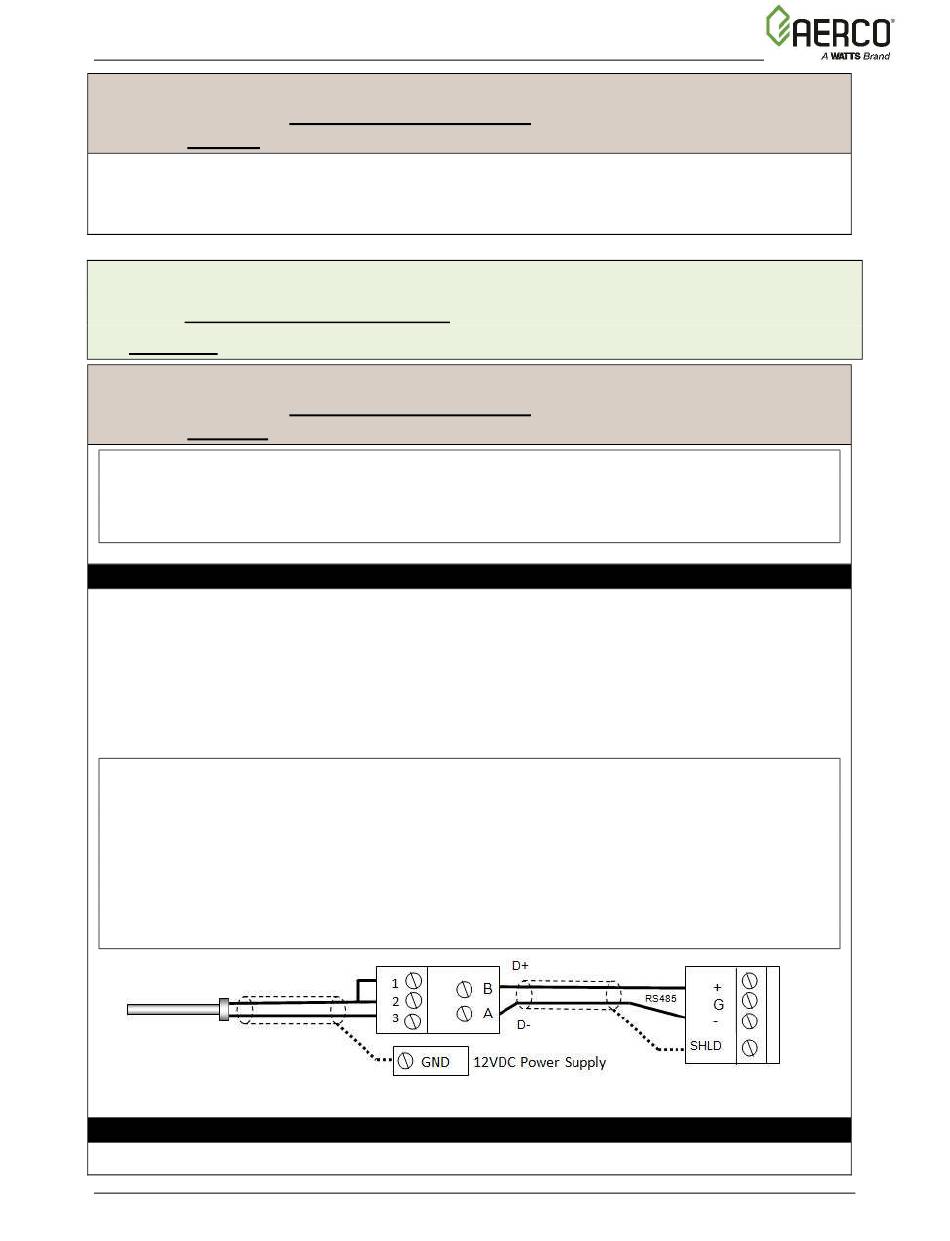

Paso 1: Cableado del sensor del cabezal de Modbus
1. Usando un cable par blindado de 18-22 AWG, conecte el Pin B de la terminal del
Transmisor de Temperatura (N/P 65169) a la terminal de RS485+ en la Caja I/O de
cualquiera de las unidades de calderas, y el Pin A del Transmisor de Temperatura a la
terminal RS485- en la Caja I/O de cualquiera de las unidades de calderas.
2. Usando un cable par blindado de 18-22 AWG, conecte el sensor de temperatura del
cabezal de Modbus (N/P 24410) a los pines 2 y 3 del Transmisor de Temperatura.
3. Instale una conexión puente entre los pines 1 y 2 del Transmisor de Temperatura.
NOTAS:
 Siga la polaridad correcta de las conexiones RS485. La conexión a tierra para el cable
blindado está en la terminal "SHLD" (cable blindado) en la Caja I/O.
 El sensor del cabezal debe instalarse entre 2 y 10 pies (0.61 y 3.1 m) después de la
ÚLTIMA caldera en el cabezal de suministro de agua.
 No es necesario observar la polaridad. La conexión a tierra para el cable blindado está
en la conexión a tierra de la fuente de energía. El extremo con el sensor del cable
blindado debe quedar libre y sin conexión a tierra.
SENSOR DE TEMP N/P 24410
Paso 2: Cableado del sensor del cabezal de Modbus
1. Si aún no lo ha hecho, cuando instale el Sensor del Cabezal de Modbus, use un cable par
OMM-0131_A
GF-205-LA
TRANSMISOR MODBUS
