Programación del dispositivo con el programa SebaDataView-3
6.2.1.1
Procedimiento
Valores negativos
Configuración de un sensor «definido por el cliente»
Si se utiliza un sensor que no está en la lista de sensores, entonces los parámetros de
transferencia deberán programarse manualmente en el dispositivo SebaFlow (el tipo y
el rango de valores de la señal eléctrica de entrada, así como la unidad de medida y el
rango de valores de los datos de medición emitidos).
Proceda de la siguiente manera:
Paso Descripción
1
Indique de qué tipo es la señal de entrada en el dispositivo.
Para ello, abra la lista desplegable Tipo de entrada y seleccione el tipo de señal
correspondiente (p. ej. tensión 0-5 V).
2
Abra la lista desplegable Unidad y seleccione la unidad de medida en que
deben proporcionarse los valores de medición registrados (p. ej. bar).
3

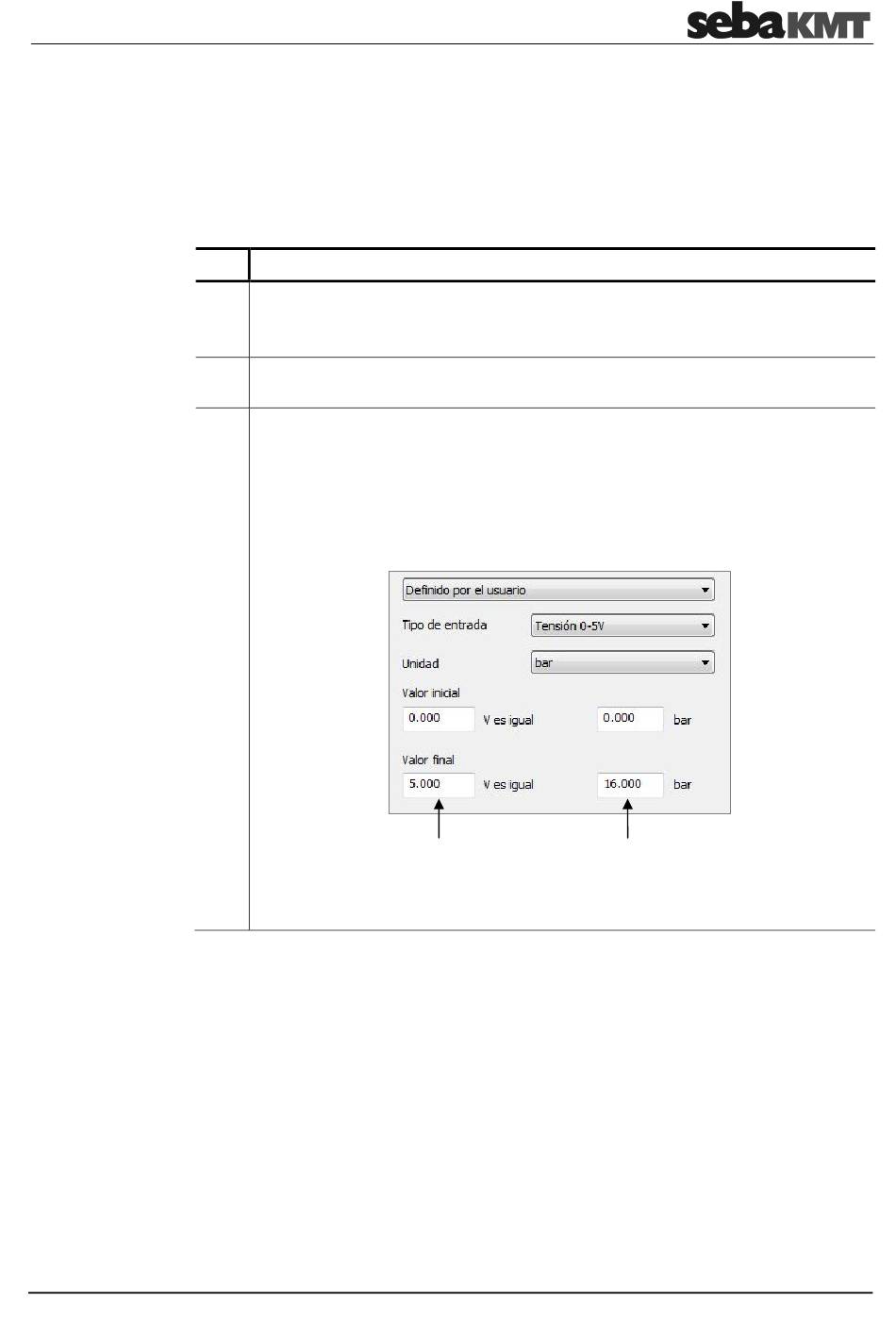

En función del tipo de entrada o la unidad seleccionada se visualizarán otros
campos de entrada.
Asigne al valor de entrada mínimo posible el valor de salida mínimo posible (en
la imagen «valor inicial»).
Asigne al valor de entrada máximo posible respectivamente el valor de salida
máximo posible (en la imagen «valor final»).
umbrales de señal de entrada
Podrá encontrar los detalles sobre los parámetros de transferencia y los rangos
de medición asignados en las instrucciones del sensor.
También se pueden definir valores de salida con signo negativo.
Ejemplo (sensor de temperatura):
En el caso de los sensores de caudal, el signo del valor de salida indica la dirección de
flujo del fluido, es decir,
signo positivo = flujo hacia adelante
•
signo negativo = flujo hacia atrás
•
Ejemplo:
4 mA corresponde a -5 l/s (significa 5 l/s de flujo hacia atrás)
20 mA corresponde a 5 l/s (significa 5 l/s de flujo hacia adelante)
valores de salida correlativos
0,0 V corresponde a -20 °C
5,0 V corresponde a 50 °C
47
