IMPORTANTE: Durante las mediciones, el megóhmetro debe estar eléctricamente referido a tierra para evitar que el
equipo quede a un potencial elevado lo que provoca lecturas inestables. Cuando se mide aislamiento respecto de tie-
rra, el borne R está conectado a tierra y se cumple la condición de fijar el potencial del equipo. En cambio, cuando la
medición se realiza entre dos puntos que no están conectados a tierra (por ej., entre dos conductores de fase en un
cable trifásico) el borne GUARD del megóhmetro debe conectarse a tierra. Esto implica que siempre que se mide,
uno de los bornes GUARD o R debe estar conectado a tierra, pero no ambos simultáneamente. El Boletín Técnico
N° 32 explica el uso del borne GUARD para eliminar el efecto de resistencias parásitas, cuya influencia sobre la medi-
ción se desea evitar.
1. Encienda el equipo con la llave de encendido 1. En el display aparecerá el siguiente mensaje:
CIRCUTOR MD-5060e y Inmediatamente aparecerá el mensaje: PRESS START
2. Seleccione la tensión de prueba con una de las teclas de tensión predeterminadas del teclado del panel de control. Si
se desea una tensión de prueba intermedia entre estos valores podrá obtenerla oprimiendo las teclas de AUMENTAR
o DISMINUIR en pasos de 500V. Esto permite seleccionar tensiones de 500, 1000, 1500, 2000, 2500, 3000, 3500,
4000, 4500 y 5000Vcc.
3. Después de seleccionar la tensión deseada se puede liberar la tecla V TEST que dejará la tensión seleccionada
programada y entrará en el modo de seguridad.
4. Oprima la tecla START. Inmediatamente el led de ALTA TENSÃO se encenderá indicando que el generador interno
del megóhmetro está aplicando alta tensión al elemento bajo prueba. Si la función V TEST hubiera sido accionada al
comienzo del ensayo, el led = se apagará indicando que la tensión ya fue programada y que el equipo entró auto-
máticamente en el modo de seguridad. Si durante el ensayo fuera necesario el cambio de tensión de prueba, se debe
accionar la función V TEST.
5. Durante algunos segundos el sistema inteligente de auto-rango buscará el rango mas conveniente para el valor que
se está midiendo. En ese tiempo el display mostrará el mensaje: WAIT...
6. Luego el display mostrará el n° do ensayo, el valor de la tensión seleccionada e iniciará el conteo del tiempo transcu-
rrido. Si el valor medido estuviera dentro del alcance del instrumento, la indicación del n° de ensayo dará lugar para la
indicación del valor de la resistencia y su unidad correspondiente, e iniciará la indicación analógica por bar-graph.

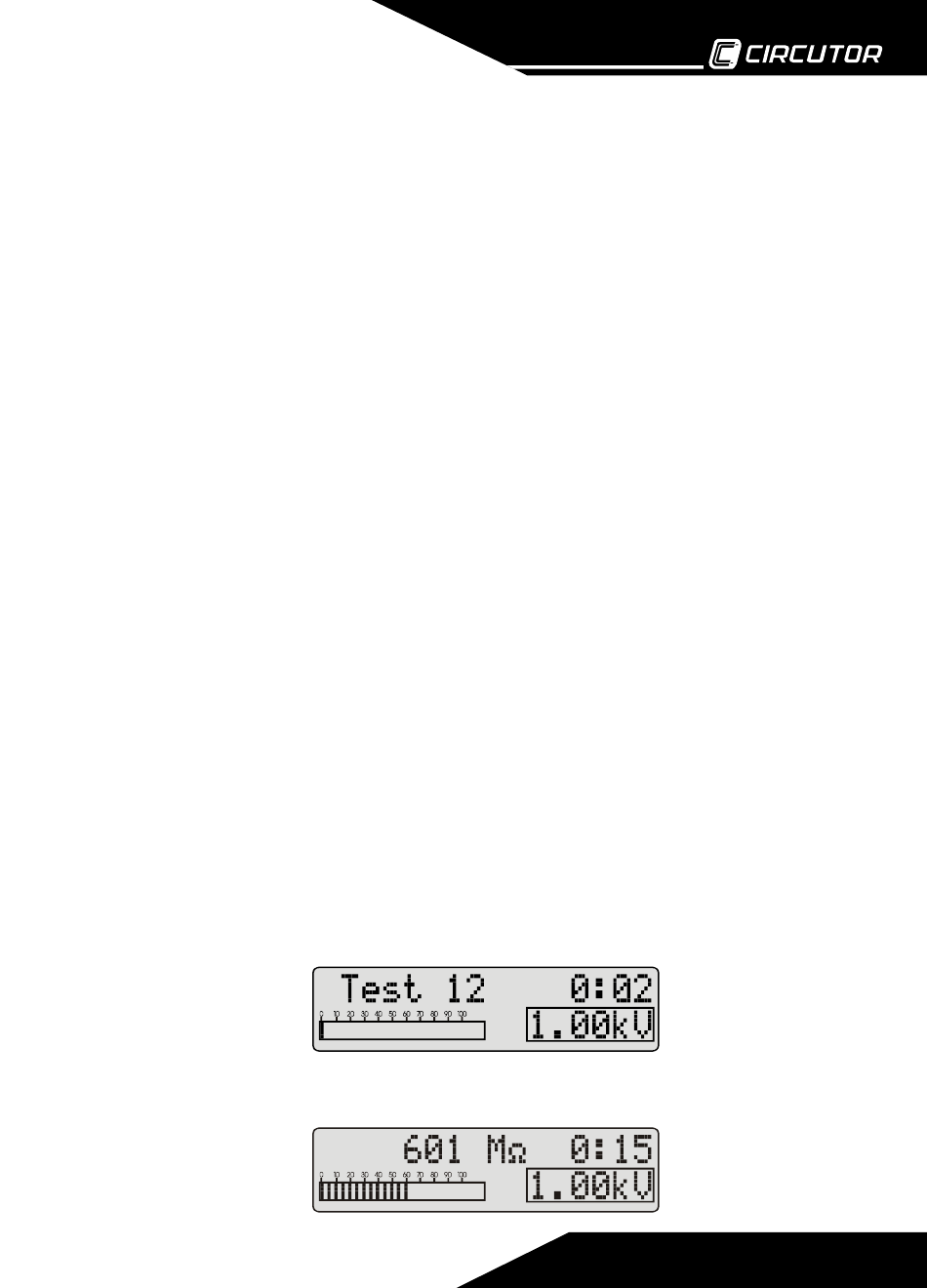

7. Si por ejemplo, el valor medido es de 601 MΩ con tensión seleccionada de 1.000 V el display quedará inicialmente
durante algunos segundos, como indicado abajo, informando que fue iniciado el ensayo n° 12.
8. Después de algunos segundos, en el mismo ejemplo, el display indicará que el valor de la resistencia medida es de
601 MΩ, como indicado
