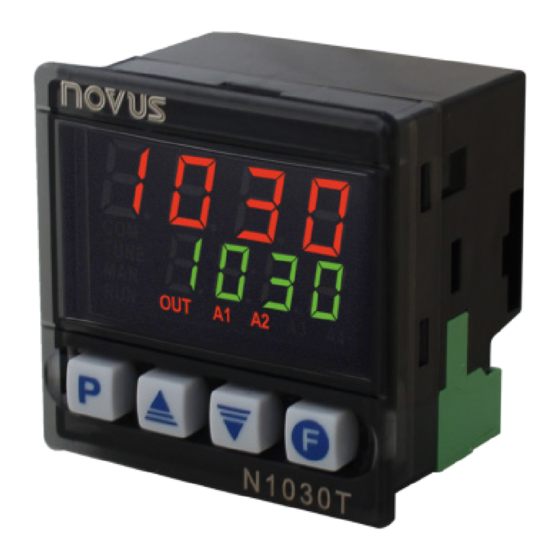

Controlador N1030T
CONTROLADOR DE TEMPERATURA Y TIEMPO - MANUAL DE INSTRUCCIONES – V1.0x C
ALERTAS DE SEGURIDAD
Los siguientes símbolos son usados en el equipo y a lo largo de este
manual para llamar la atención del usuario para informaciones
importantes relacionadas con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y operar el
equipo
Todas las recomendaciones de seguridad que aparecen en este
manual deben ser observadas para garantizar la seguridad personal y
prevenir daños al instrumento o sistema. Si el instrumento es utilizado
de una manera distinta a la especificada en este manual, las
protecciones de seguridad del equipo pueden no ser eficaces.
INSTALACIÓN / CONEXIONES
El controlador debe ser fijado en el panel, siguiendo la secuencia de
pasos abajo:
Haga un recorte de 46 x 46 mm en el panel;
•
Retirar las presillas de fijación del controlador;
•
Inserte el controlador en el recorte por la parte frontal del panel;
•
Recoloque las presillas en el controlador presionando hasta
•
obtener una firme fijación.
RECOMENDACIONES PARA LA INSTALACIÓN
Conductores de señales de entrada, deben recorrer la planta del
•
sistema separados de los conductores de salida y de
alimentación, si es posible en electroductos aterrados.
La alimentación de los instrumentos electrónicos debe venir de
•
una red propia para instrumentación.
Es obligatorio el uso de FILTROS RC (eliminador de ruido) en
•
bobinas de contactoras, solenoides, etc.
En aplicaciones de control es esencial considerar lo que puede
•
ocurrir cuando cualquier parte del sistema falla. Los dispositivos
internos del controlador no garantizan protección total.
CONEXIONES ELÉCTRICAS
La disposición de los recursos en el panel trasero del controlador es
mostrada en la Fig. 01:
Fig. 01 - Conexiones de las entradas, salidas y alimentación
NOVUS AUTOMATION
CUIDADO O PELIGO:
Riesgo de choque eléctrico
RECURSOS
ENTRADA DE SINAL (INPUT)
El tipo de entrada a ser utilizado por el controlador es definido en la
configuración del equipo. La Tabla 01 presenta las opciones de
entrada disponibles al usuario, entre las cuales se debe seleccionar
una durante la configuración del controlador.
TIPO CÓDIGO
Termocupla J Rango: -110.0 a 950.0 °C (-166.0 a 1742 °F)
Tc j
Termocupla K Rango: -150.0 a 1370 °C (-238.0 a 2498 °F)
Tc k
Termocupla T
Rango: -160.0 a 400.0 °C (-256.0 a 752.0 °F)
Tc t
Pt100 Rango: -200.0 a 850.0 °C (-328.0 a 1562 °F)
Pt
Tabla 01 - Tipos de entradas
El sensor de temperatura utilizado debe ser la primera información
pasada al controlador. Un cambio en ese parámetro puede resultar
en alteraciones automáticas de varios otros parámetros. El usuario
debe verificar siempre la condición general de la al cambio del tipo
de sensor.
SALIDAS
El controlador posee dos canales de salida: OUT1 e OUT2. Sus
características eléctricas son:
SALIDA OUT1 - Salida tipo pulso de tensión eléctrica, 5 Vcc / 25 mA o
Salida Relé SPST-NA / 1,5 A / 240 Vac
SALIDA OUT2 - Salida Relé SPST-NA / 1,5 A / 240 Vac
Estos canales deben ser configurados por el usuario para operar
como Salida de Control, Salida de Alarma o como Salida de
Temporización T1 o T2.
SALIDA DE CONTROL ((TRL)
La Salida de Control del proceso puede operar en modo ON / OFF o
en modo PID.
Para operar en modo ON/OFF, el valor definido en el parámetro PB
debe ser 0.0.
Los valores para los parámetros de PID pueden ser definidos
automáticamente con el auxilio de la Sintonía Automática (ATvN).
RANGO DE MEDICIÓN
