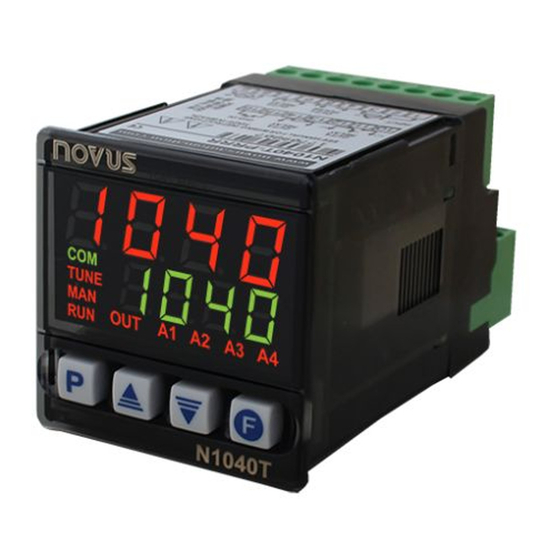

Controlador N1040T
CONTROLADOR DE TEMPERATURA Y TIEMPO
MANUAL DE INSTRUCCIONES – V2.1x N
ALERTAS DE SEGURIDAD
Los siguientes símbolos se utilizan a lo largo de este manual para
llamar la atención del usuario sobre información importante relacionada
con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y utilizar el
equipo.
Deben observarse todas las recomendaciones de seguridad que
aparecen en este manual para garantizar la seguridad personal y
evitar daños al instrumento o al sistema. Si el equipo se utiliza de
forma distinta a la especificada en este manual, puede que las
protecciones de seguridad no sean efectivas.
INSTALACIÓN / CONEXIONES
El controlador debe fijarse en el panel, siguiendo la secuencia de
pasos que se indica a continuación:
• Realizar un recorte en el panel, según el capítulo
ESPECIFICACIONES;
• Retirar los clips de fijación del controlador;
• Insertar el controlador en el recorte desde la parte frontal del
panel;
• Volver a colocar los clips en el controlador, presionando hasta
que el controlador quede firmemente fijado al panel.
CONEXIONES ELÉCTRICAS
La disposición de las funciones en el panel posterior del controlador
se muestra en la Figura 1:
Figura 1 – Conexiones eléctricas
NOVUS AUTOMATION
CUIDADO O PELIGRO:
Riesgo de descarga eléctrica.
RECOMENDACIONES PARA LA INSTALACIÓN
Los conductores de señales de entrada deben recorrer la planta
•
del sistema por separado de los conductores de salida y de
alimentación. Si es posible, en conductos con puesta a tierra.
La alimentación de los instrumentos electrónicos debe proceder
•
de una red dedicada a la instrumentación.
Es fundamental el uso de FILTROS RC (47 R y 100 nF, serie)
•
en bobinas de contactoras, solenoides, etc.
En las aplicaciones de control, es esencial considerar lo que
•
puede ocurrir cuando cualquier parte del sistema fallar. Los
dispositivos internos del equipo no garantizan la protección total.
FUNCIONES
ENTRADA DE SEÑAL (INPUT)
El tipo de entrada que utilizará el controlador debe definirse durante
la configuración del equipo.
La Tabla 1 presenta las opciones de entrada disponibles:
TIPO CÓDIGO
Termopar J
Rango: -110 a 950 °C (-166 a 1742 °F)
Tc j
Termopar K Rango: -150 a 1370 °C (-238 a 2498 °F)
Tc k
Termopar T Rango: -160 a 400 °C (-256 a 752 °F)
Tc t
Pt100 Rango: -200 a 850 °C (-328 a 1562 °F)
Pt
Table 1 –
ENTRADA DIGITAL (DIG IN)
Disponible en los terminales 15 y 16 del panel posterior del
controlador. Reconoce el funcionamiento de los interruptores de
Contacto Seco (Dry Contact).
El indicador A3 muestra el estado de la Entrada Digital:
Encendido = ED activada (cerrada).
Apagado = ED no activada (abierta).
SALIDAS
El controlador tiene 2 o 4 canales de salida, según el modelo
solicitado. Estos canales deben ser ajustados para operar como
Salida de Control, Salida del Temporizador T1, Salida del
Temporizador T2 o Salida de Alarma 4.
SALIDA OUT1
Salida tipo pulso de tensión eléctrica, 5 Vdc /
50 mA máx.
Disponible en los terminales 4 y 5 del
controlador.
SALIDA OUT2 Relé SPST-NA. Disponible en los terminales 6
y 7.
SALIDA OUT3 Relé SPST-NA. Disponible en los terminales
13 y 14.
SALIDA OUT4
Relé SPDT. Disponible en los terminales 10,
11 y 12.
RANGO DE MEDICIÓN
Tipos de entrada
