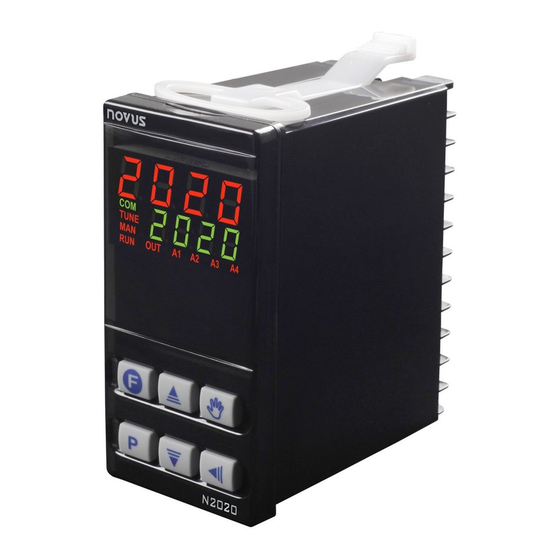

Controlador N2020
CONTROLADOR DE TEMPERATURA - MANUAL DE INSTRUCIONES – V1.0x D
ALERTAS DE SEGURIDAD
Los siguientes símbolos son usados en el equipamiento y a lo largo de
este manual para llamar la atención del usuario hacia informaciones
importantes relacionadas con la seguridad y el uso del equipamiento.
CUIDADO:
Lea el manual completamente
antes de instalar y operar el
equipamiento
Todas las recomendaciones de seguridad que aparecen en este
manual deben ser observadas para asegurar la seguridad personal y
prevenir daños al instrumento o sistema. Si el instrumento fuera
utilizado de una manera distinta a la especificada en este manual, las
protecciones de seguridad del equipamiento pueden no ser eficaces.
INSTALACIÓN / CONEXIONES
El controlador debe ser fijado en panel siguiendo la secuencia de
pasos siguiente:
Hacer un recorte de 45 x 93 mm en el panel;
•
Retirar la presilla de fijación del controlador;
•
Insertar el controlador en el recorte por el frente del panel;
•
Recolocar la presilla en el controlador presionando hasta
•
obtener una firme fijación.
CONEXIONES ELÉCTRICAS
La disposición de los recursos en el panel trasero del controlador es
mostrada en la Fig. 01:
Fig. 01 - Conexiones de las entradas, salidas y alimentación
NOVUS AUTOMATION
CUIDADO O PELIGRO:
Riesgo de choque eléctrico
RECOMENDACIONES PARA A INSTALACIÓN
Conductores de señales de entrada deben recorrer la planta
•
separados de los conductores de salida y de alimentación, de
ser posible en eletroductos aterrados.
La alimentación de los instrumentos electrónicos debe venir de
•
una red adecuada para instrumentación.
Es necesario el uso de FILTROS RC (supresor de ruido) en
•
bobinas de contactores, solenoides, etc.
En aplicaciones de control es esencial considerar lo que puede
•
ocurrir en caso que cualquier parte del sistema falle. Los
dispositivos internos del controlador no garantizan protección total.
RECURSOS
ENTRADA DE SEÑAL (INPUT)
El tipo de entrada a ser utilizado por el controlador es definido en la
configuración del equipamiento. La Tabla 01 presenta las opciones
de entrada disponibles para el usuario, de las cuales una debe ser
seleccionada durante la configuración del controlador.
TIPO CÓDIGO
Termocupla J
Rango: -110 a 950 °C (-166 a 1742 °F)
Tc j
Termocupla K Rango: -150 a 1370 °C (-238 a 2498 °F)
Tc k
Termocupla T
Rango: -160 a 400 °C (-256 a 752 °F)
Tc t
Pt100 Rango: -200 a 850 °C (-328 a 1562 °F)
Pt
Tabla 01 - Tipos de entradas
Fig. 02 - Conexión de termocupla
Notas:
1- La especificación de precisión del controlador no considerar el
error presentado por el sensor de temperatura utilizado.
2- Cables de extensión apropiados deben ser utilizados juntamente
con los termopares.
3- Para utilizar Pt100 2 hilos es necesario conectar los terminales
23 y 24. El sensor debe ser conectado entre los terminales 22 y
23. Si el sensor posee 4 hilos, uno de los cables debe estar
desconectado junto al controlador. Los cables utilizados deben
tener siempre la misma sección (misma vitola, calibre).
CANALES DE SALIDA
El controlador posee tres o cuatro canales de salida, de acuerdo con
el modelo solicitado. Estos canales son configurados por el usuario
para actuar como salidas de control, salidas de alarma, Función LBD
o retransmisión de PV o SP.
RANGO DE MEDICIÓN
Fig. 03 - Conexión Pt100 a 3 hilos
