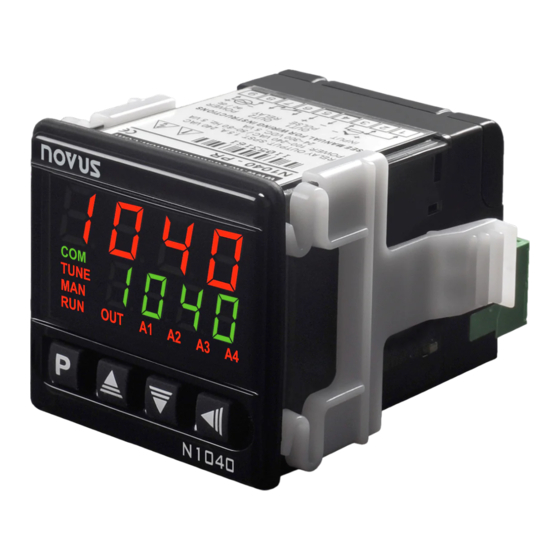

Controlador N1040
CONTROLADOR DE TEMPERATURA - MANUAL DE INSTRUCCIONES – V2.1x F
ALERTAS DE SEGURIDAD
Los siguientes símbolos son usados en el equipo y a lo largo de este
manual para llamar la atención del usuario para información importante
relacionadas con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y operar el
equipo.
Todas las recomendaciones de seguridad que aparecen en este
manual deben ser observadas para garantizar la seguridad personal y
prevenir daños al instrumento o sistema. Si el instrumento es utilizado
de una manera distinta a la especificada en este manual, las
protecciones de seguridad del equipo pueden no ser eficaces.
INSTALACIÓN / CONEXIONES
El controlador debe ser fijado en el panel, siguiendo la secuencia de
pasos abajo:
• Haga un recorte en el panel conforme Especificaciones;
• Retirar las presillas de fijación del controlador;
• Inserte el controlador en el recorte por la parte frontal del panel;
• Recoloque las presillas en el controlador presionando hasta
obtener una firme fijación.
CONEXIONES ELÉCTRICAS
La disposición de los recursos en el panel trasero del controlador es
mostrada en la Fig. 01:
Fig. 01 - Conexiones de las entradas, de las salidas y de la alimentación
NOVUS AUTOMATION
CUIDADO OU PELIGRO:
Riesgo de choque eléctrico.
RECOMENDACIONES PARA LA INSTALACIÓN
Conductores de señales de entrada deben recorrer la planta del
•
sistema en separado de los conductores de salida y de
alimentación. Si es posible, en electroductos aterrados.
La alimentación de los instrumentos electrónicos debe venir de
•
una red propia para instrumentación.
Se recomienda el uso de FILTROS RC (eliminador de ruido) en
•
bobinas de contactoras, solenoides, etc.
En aplicaciones de control, es esencial considerar lo que puede
•
ocurrir cuando cualquier parte del sistema falla. Los dispositivos
internos del controlador no garantizan protección total.
RECURSOS
ENTRADA DE SEÑAL (INPUT)
El tipo de entrada a ser utilizado por el controlador es definido en la
configuración del equipo. La Tabla 01 presenta las opciones de
entrada disponibles al usuario, entre las cuales se debe seleccionar
una durante la configuración del controlador.
TIPO CÓDIGO
Termocupla J Rango: -110 a 950 °C (-166 a 1742 °F)
Tc j
Termocupla K
Rango: -150 a 1370 °C (-238 a 2498 °F)
Tc k
Termocupla T
Rango: -160 a 400 °C (-256 a 752 °F)
Tc t
Pt100 Rango: -200 a 850 °C (-328 a 1562 °F)
Pt
Tabla 01 - Tipos de entradas
SALIDAS
El controlador posee 2, 3 o 4 canales de salida, según el modelo
solicitado. Estos canales deben ser configurados por el usuario para
operar como Salida de Control, Salida de Alarma 1, Salida de
Alarma 2, Salida de Alarma 1 y 2 y también ejecutar la función
LBD (descripta más adelante en este manual).
SALIDA OUT1 - Salida tipo pulso de tensión eléctrica, 5 Vcc / 25
mA. Disponible en los terminales 4 y 5 del
controlador.
SALIDA OUT2 - Relé SPST-NA. Disponible en los terminales 6 y 7
del controlador.
SALIDA OUT3 - Relé SPST-NA. Disponible en los terminales 13 y
14 del controlador.
SALIDA OUT4 - Relé SPDT. Disponible en los terminales 10, 11 y
12 del controlador.
SALIDA DE CONTROL
La Salida de Control del proceso puede operar en modo ON / OFF o
en modo PID. Para operar en modo ON/OFF, el valor definido en el
parámetro PB debe ser 0.0. Los valores para los parámetros de PID
pueden ser definidos automáticamente con el auxilio de la Sintonía
Automática (ATvN).
RANGO DE MEDICIÓN
1/7
