Schéma Électrique - Bergstrom Bycool blue line FLAT Instrucciones De Montaje

FLAT
POMPE A EAU FLOTTEUR
FLOTTEUR
HORIZONTAL
AVIS IMPORTANT !
Connecter câble R au fusible.
Si la polarité est inversée, le contrôle
électronique sera endommagé et irrépa-
rable.
CONTROLE ELECTRONIQUE
FUSIBLE
POMPE A EAU
31

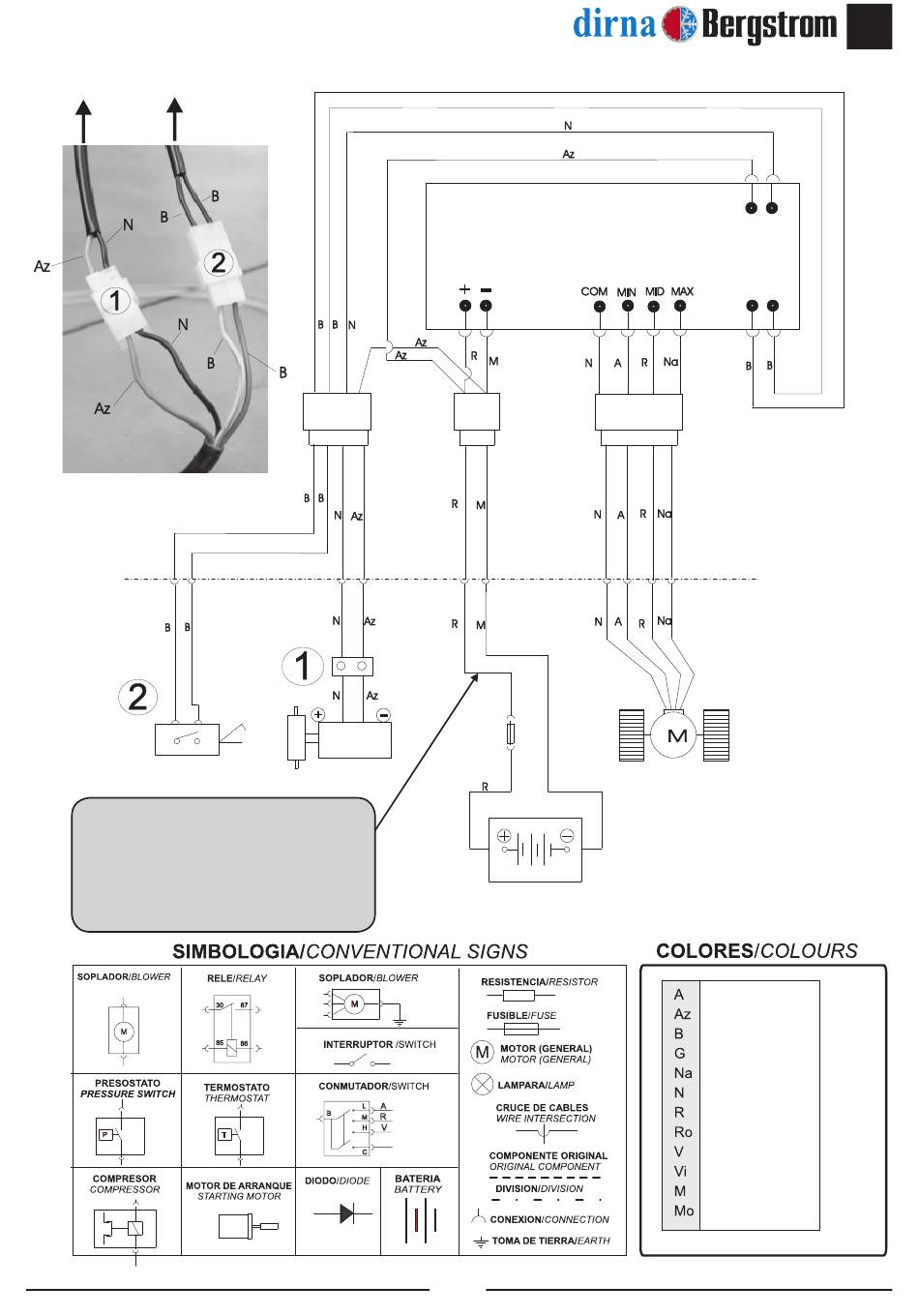

SCHÉMA ÉLECTRIQUE
MOTEUR
BATTERIE
FR
®
RELAIS
POMPE
CONTACT
POMPE
Jaune
Bleu
Blanc
Gris
Orange
Noir
Rouge
Rose
Vert
Violet
Marron
Violet
