Instalación y primera puesta en marcha
8

Conectar las conexiones de enchufe y los cables de toma a tierra

.02.03
2
3
A
B
C
1

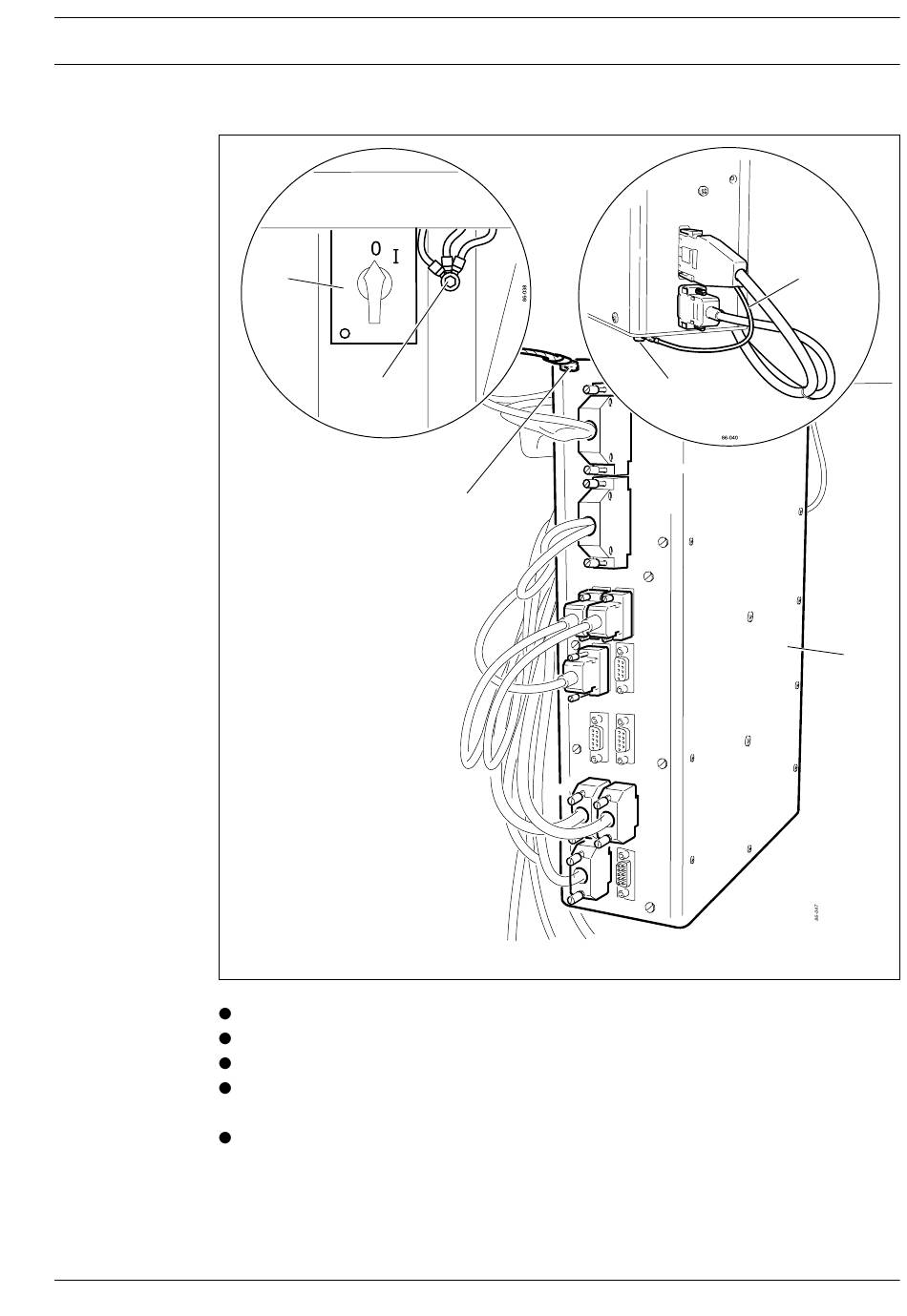

Fig. 8 - 06
Acople todas la conexiones de enchufe en la caja de mando 1 conforme a su designación.
Atornillar el cable de toma a tierra de la parte superior en el punto de toma a tierra A.
Atornillar el cable de toma a tierra 2 del motor en el punto de toma a tierra B.
Mediante el cable de toma a tierra conectar el punto de toma a tierra C al punto de toma
a tierra A.
Atornillar el cable de toma a tierra del interruptor general 3 en el punto de toma a tierra A.
8 - 4
