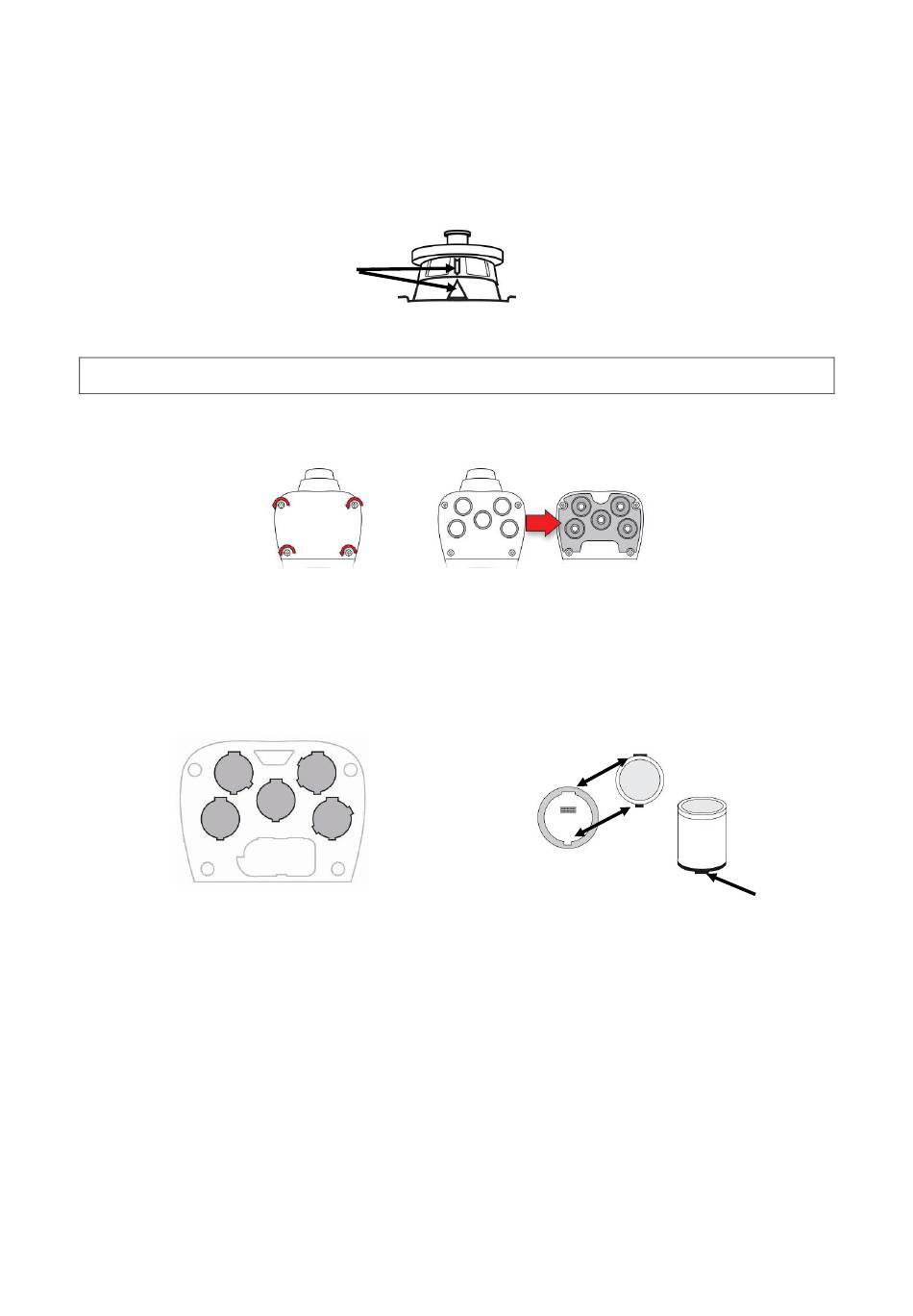

14.3 Sustitución del adaptador de entrada de gases (solo versiones
con bomba)
Cuando retire el adaptador de entrada de gases negro, desatorníllelo de la misma manera que el
filtro externo. Al volver a colocarla en su sitio, asegúrese de que la flecha de la parte delantera está
orientada hacia el triángulo de la funda de caucho. Realice una prueba de atasco de la bomba para
asegurarse de que la entrada y el filtro externo se han montado correctamente y no hay fugas en
el sistema.
Haga coincidir la flecha
de la boquilla con el
triángulo de la funda
de caucho
14.4 Retirada, limpieza y sustitución de los módulos del sensor
ADVERTENCIA No sustituya los sensores en ubicaciones peligrosas.
Todos los sensores se encuentran dentro del compartimento del sensor, en la mitad superior del
MultiRAE. Para acceder a ellos es necesario retirar la tapa que está sujeta con cuatro tornillos.
1. Apague el instrumento.
2. Retire los cuatro tornillos que sujetan el compartimento del sensor.
3. Retire la tapa. Los sensores están conectados en las ranuras.
4. Levante con cuidado el módulo del sensor adecuado con los dedos.
5. Coloque el sensor de repuesto. Solo se puede introducir en la ranura de una forma. El
conector interior del MultiRAE y las guías de indexación ofrecen una buena indicación
visual para colocar el sensor en su sitio. Asegúrese de alinear las clavijas de indexación y
de ajustar el sensor firmemente.
Si va a retirar un sensor y no piensa volver a colocarlo, la ranura no puede quedarse vacía. Debe
instalarse un sensor "falso" de MultiRAE en la ranura.
Guía del usuario de MultiRAE
Haga coincidir las
clavijas de indexación
del módulo del sensor
con el receptáculo
ADVERTENCIA
96
Clavija de
indexación
del sensor
