Elementos de un STD sobre RTC

Estación de Datos A
DTE
F/C CC
DCE
DTE-DCE I/F

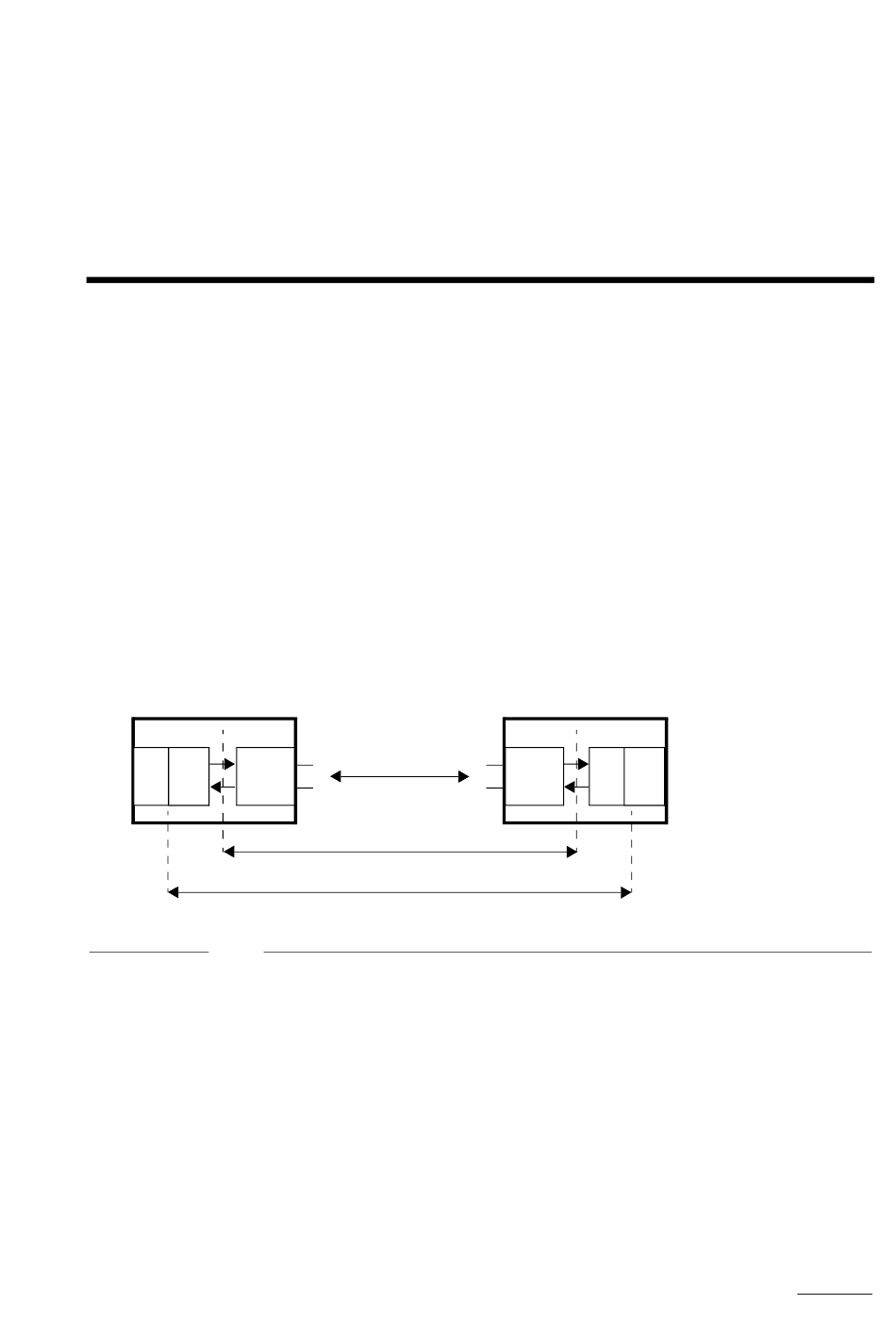

TABLA A.5.1. Elementos de un STD sobre RTC.
• es la fuente/colector de datos (F/C)
• realiza el control de las comunicaciones (CC)
Edición 2 - 04/03
La figura muestra la estructura general de un Sistema de Transmisión de
Datos (STD) sobre la Red Telefónica Conmutada (RTC). Dos estaciones
de datos están conectadas entre sí a través de una línea de transmisión.
Cada estación está compuesta de un equipo terminal de datos (Data
Terminal Equipment ó DTE) y un equipo de terminación del circuito de
datos (Data Communications Equipment ó DCE).
Línea de Tx
Circuito de Datos
Enlace de Datos
El DTE tiene dos funciones principales:
Los equipos terminales de datos (DTE), son habitualmente ordenadores
personales (PC), terminales, CPU, pantallas, etc.
El equipo de terminación del circuito de datos (DCE) transforma las
señales proporcionadas por el DTE en otras que, conteniendo la misma
información, puedan ser transmitidas a través de la línea de transmisión
Estación de Datos B
DTE
DCE CC F/C
DTE-DCE I/F
A5
A5-1
