Temporización para V.24/V.35
En el interfaz V.35 existen tres circuitos que transportan señales de reloj.
Su funcionamiento es idéntico a cualquier otro interfaz que cumpla la
Recomendación V.24, como por ejemplo el descrito en el apartado
anterior para V.24/V.28
La temporización del circuito de transmisión de datos RD entre DCE y
DTE se realiza mediante el reloj interno del DCE. El DCE utiliza su reloj
para transmitir por RD y suministra la señal del reloj a través del circuito
RC para que sea utilizada por el DTE como reloj en recepción. figura
5.25
En cambio existen dos opciones para la temporización del circuito TD que
transmite datos entre DTE y DCE (figura 5.25):
a) El DTE utiliza su reloj interno para sincronizar su transmisor y además
suministra su señal de reloj a través del circuito TTC (113) para que el DCE
lo utilice para sincronizar su receptor
b) El DTE utiliza como reloj para sincronizar el transmisor la señal del reloj
interno del DCE que recibe a través del circuito TC (114). El DCE utiliza su
reloj interno para sincronizar su receptor.

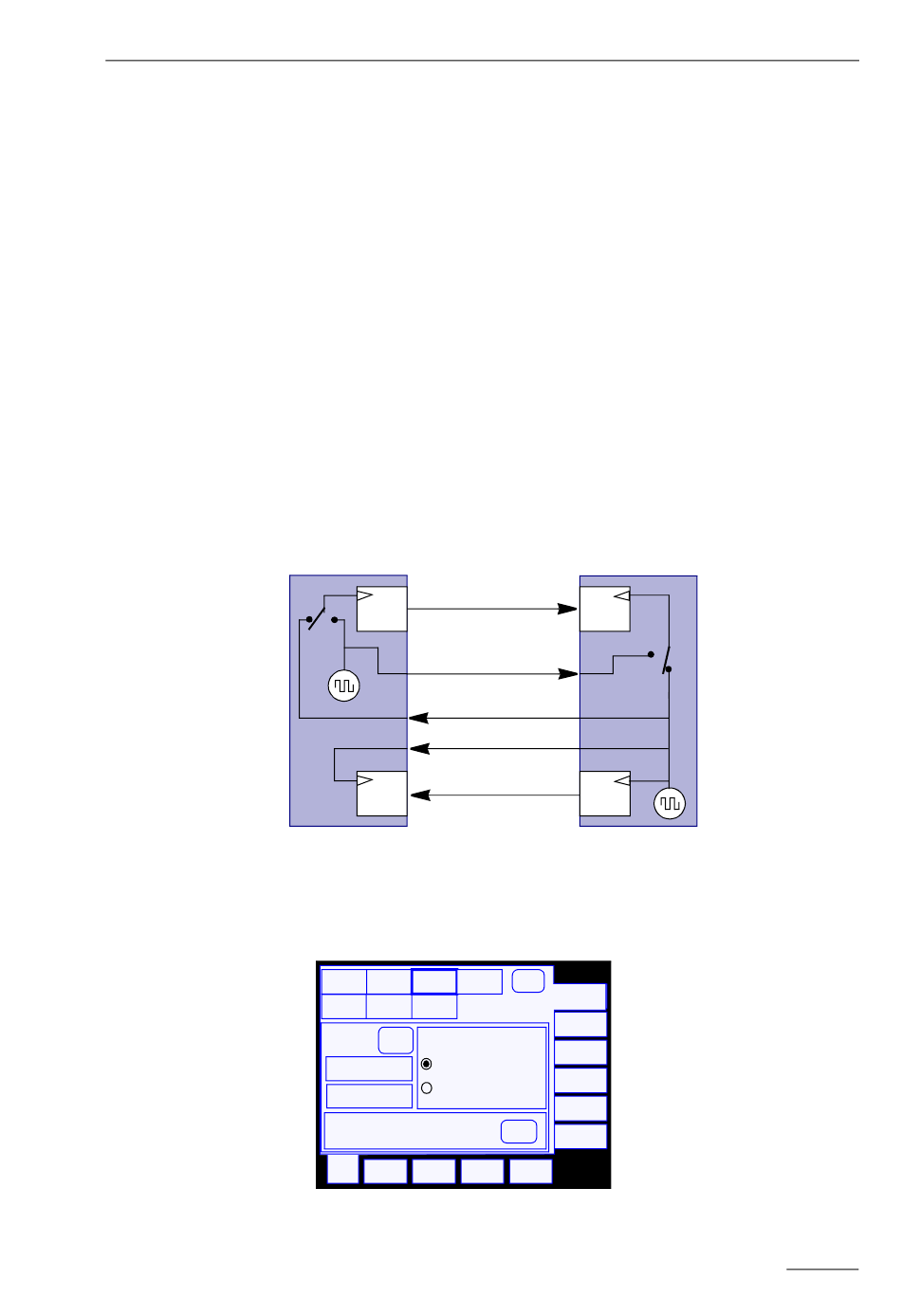

Figura 5.25
Figura 5.24
