Operativa
5
Medidas en el interfaz de datos V.24/V.35 en modo terminación con emulación DTE o DCE
103: circuito transmisión de datos desde DTE a DCE
104: circuito recepción de datos desde DCE a DTE
105: Petición de transmisión.
106: Preparado para transmitir. Indicación DCE listo para aceptar datos por 103
107: Aparato de datos preparado. Indicación DCE listo para funcionar
108: Terminal de datos preparado. Indicación del estado del DTE
109: DCE indica si las señales de línea recibidas por canal de datos están dentro los límites
113: Reloj para temporización de la transmisión y recepción por el circuito 103
114: Reloj para temporización de la transmisión y recepción por el circuito 103
115: Reloj para temporización de la transmisión y recepción por el circuito 104
125: Indica si el DCE está recibiendo o no una señal de llamada
140: Iniciar/Liberar conexiones en bucle u otras condiciones de test mantenimiento en DCE
141: Su estado controla el estado de prueba en bucle 3 en el DCE local
142: Indicación de si existe o no una condición de mantenimiento en el DCE

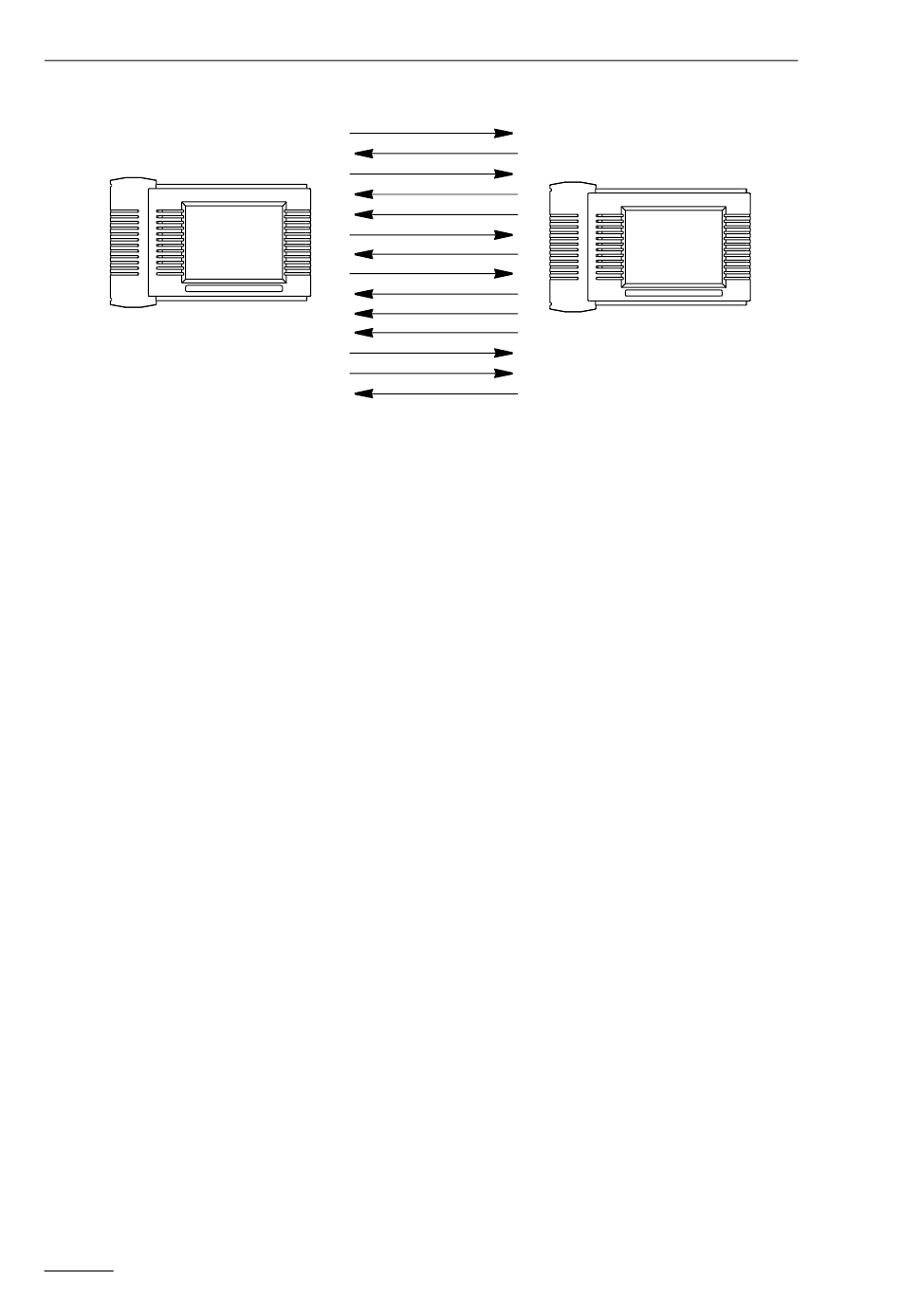

Figura 5.23
Las opciones seleccionadas al configurar la salida de la sección generadora
son automáticamente seleccionadas en la entrada de la sección analizadora
y viceversa. El bloque de entrada de la sección analizadora permite también
seleccionar si Victor Plus actúa como terminación del enlace de datos
(emulación DCE o DTE) o monitorizándolo. Desde el diagrama de bloques
pulsar el bloque Entrada (figura 5.14, 2) para programar el interfaz de
entrada.
En la parte superior se muestran los diferentes tipos de interfaz de datos
1.
disponibles. Seleccionar el botón que contiene la etiqueta V35 y aparecerá
un recuadro grueso alrededor de la opción seleccionada. figura 5.24
La parte inferior de la pantalla es dependiente del interfaz seleccionado. Si
2.
se ha seleccionado V35 debajo de la etiqueta V35 aparece un botón
rotulado con la opción TERMINAL o MONITOR. Pulsar dicho botón
hasta que aparezca la opción TERMINAL.figura 5.24, 1
Seguidamente pulsar el botón rotulado Emulación para seleccionar entre
3.
DTE o DCE según el tipo de funcionamiento que queramos emular.
5-34
DTE
Circuitos implementados en el interfaz V.24/V.35
103-TD
104-RD
105-RTS
106-CTS
107-DSR
108-DTR
109-DCD
113-TTC
114-TC
115-RC
125-CI
140-LM
141-LL
142-TI
DCE
