Operativa
5
Medidas en el interfaz de datos V.24/V.28 en modo terminación con emulación DCE o DTE
La temporización del circuito de transmisión de datos RD entre DCE y
DTE se realiza mediante el reloj interno del DCE. El DCE utiliza su reloj
para transmitir por RD y suministra la señal del reloj a través del circuito
RC para que sea utilizada por el DTE como reloj en recepción.
En cambio existen dos opciones para la temporización del circuito TD,
transmisión de datos entre DTE y DCE:
a) El DTE utiliza su reloj interno para sincronizar su transmisor y además
suministra su señal de reloj a través del circuito TTC (113) para que el DCE
lo utilice para sincronizar su receptor
b) El DTE utiliza como reloj para sincronizar el transmisor la señal del reloj
interno del DCE que recibe a través del circuito TC (114). El DCE utiliza su
reloj interno para sincronizar su receptor.

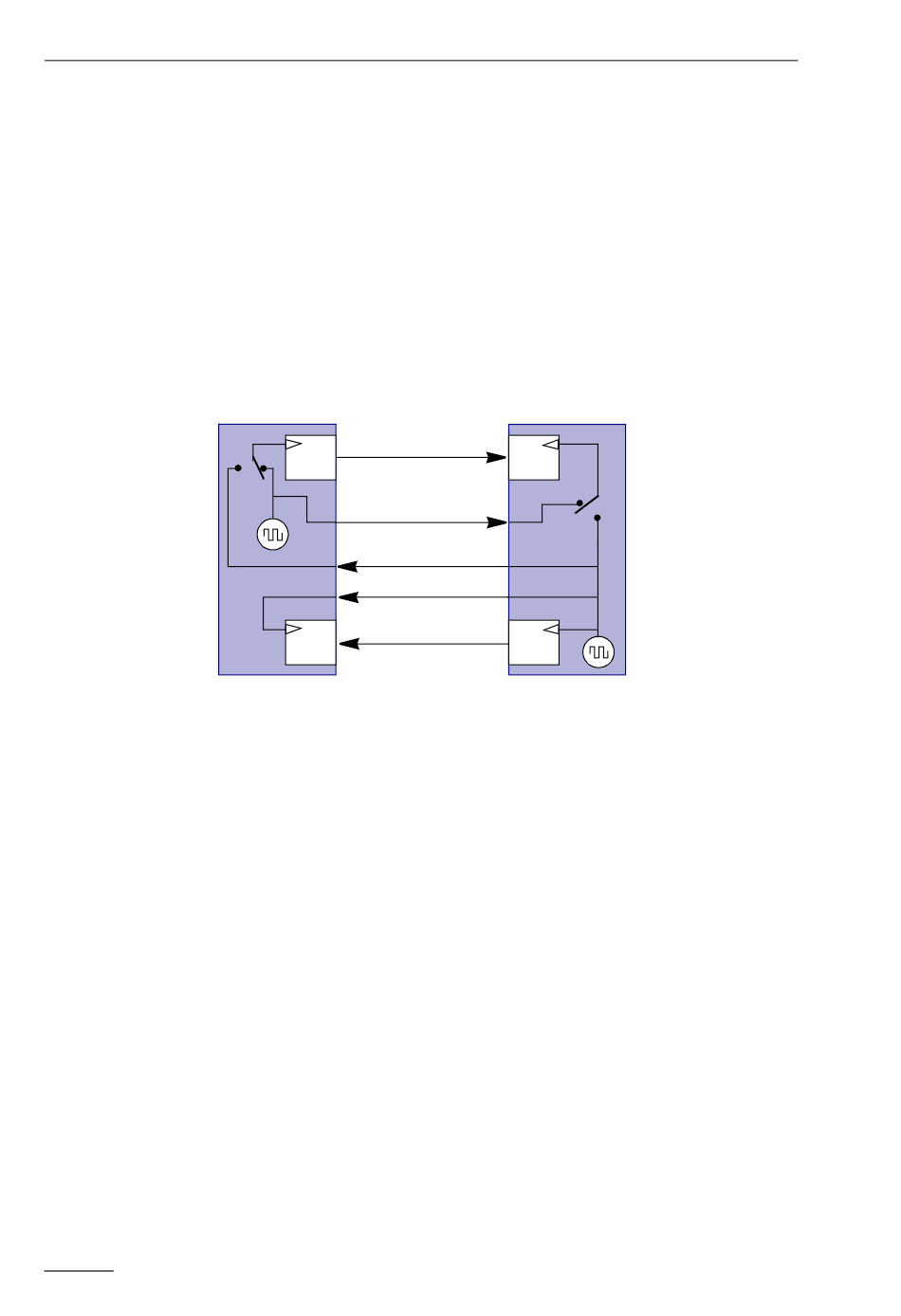

Figura 5.20
La pantalla de configuración del bloque de entrada permite seleccionar la
opción de temporización del circuito TD deseada pulsando el radio button
correspondiente dentro del campo rotulado Temporización de la
Transmisión (figura 5.21)
Velocidad del interfaz V.24 síncrono
Si Victor Plus emula la funcionalidad de DCE, entonces es necesario
programar la velocidad del interfaz. Para programar la velocidad pulsar el
botón Vel. situado en la parte inferior derecha de la pantalla de
configuración del interfaz de salida o entrada. figura 5.21 Aparecerá un
teclado que permite programar la velocidad entre 50 bit/s y 128 kbit/s con
un paso de 1 bit/s (la utilización de la pantalla teclado está descrita en el
capítulo 4 apartado 4.6). La velocidad programada será la del circuito RD.
También será la del circuito TD si la opción de sincronización escogida fue
TC
Si se seleccionó la emulación de DTE, sólo es necesario programar la
velocidad del interfaz cuando se utiliza el reloj interno del DTE para
sincronizar su transmisor (opción TTC). En este caso, aparece en la parte
inferior de la pantalla un botón Vel.(figura 5.21) que permite programar
la velocidad de trabajo del circuito TD.
5-28
TD
Tx
TTC
TC
RC
RD
Rx
DTE
Circuitos de temporización en el interfaz V.24/V.28 síncrono
Rx
Tx
DCE
