Referencia

Onda o pulso cuadrado

Cuando se utiliza la función de autoconfiguración y el osciloscopio
determina que la señal es similar a una onda o pulso cuadrado, éste
presenta las opciones siguientes:

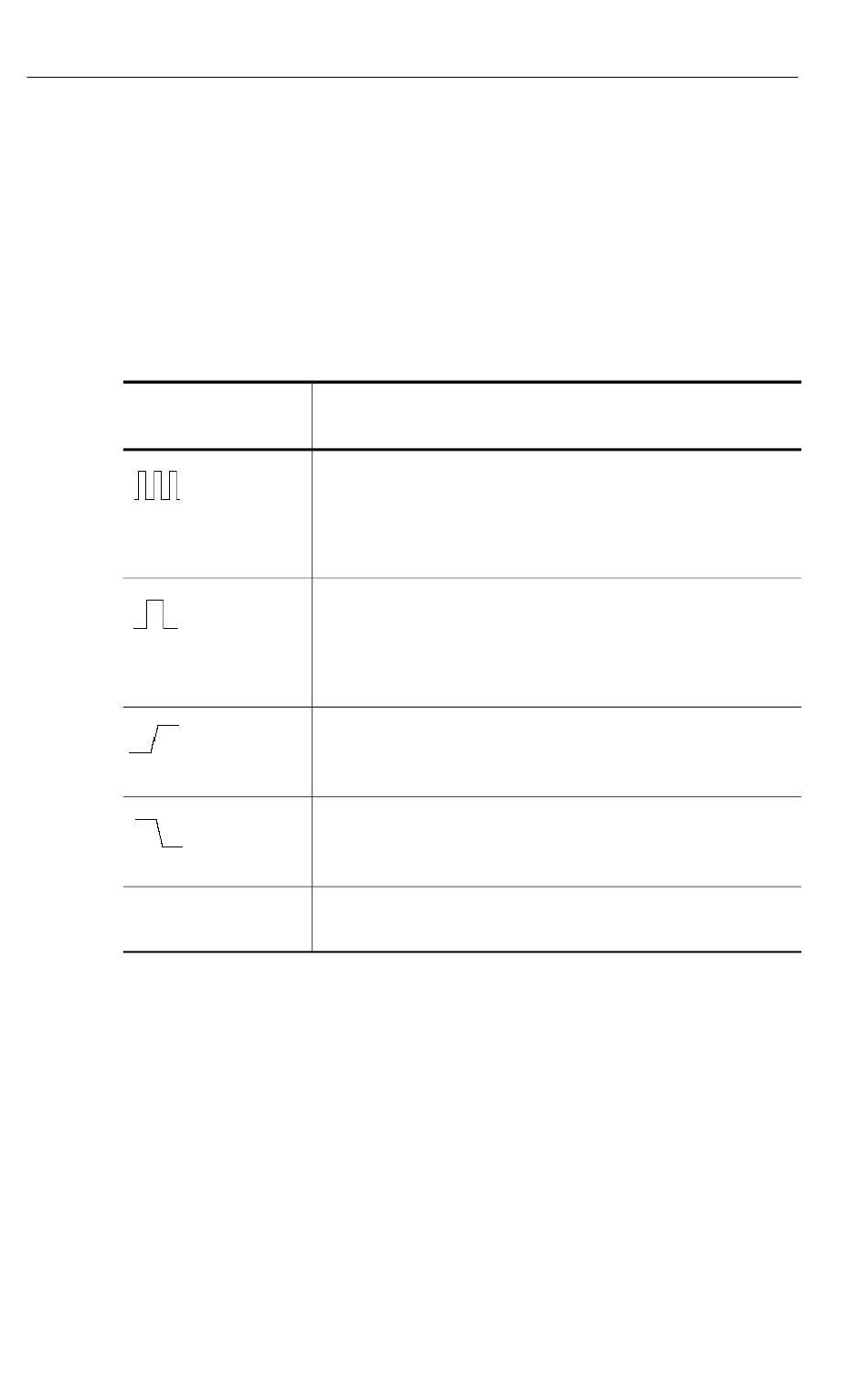

Opciones de onda
o pulso cuadrado
Cuadrado de
ciclo múltiple
Cuadrado de
ciclo único
Flanco ascendente
Flanco de bajada
Deshacer
configuración
82 Manual del usuario del osciloscopio digital de las series TDS1000 y TDS2000
Detalles
Presenta distintos ciclos con el correspondiente escalado
vertical y horizontal; el osciloscopio muestra las medidas
automáticas de pico a pico, valor medio, período y
frecuencia
Establece la escala horizontal para que muestre
aproximadamente un ciclo de la forma de onda; el
osciloscopio muestra las medidas automáticas de
mínimo, máximo, valor medio y ancho de pulso positivo
Muestra el flanco y las medidas automáticas de tiempo
de subida y pico a pico
Muestra el flanco y las medidas automáticas de tiempo
de bajada y pico a pico
Hace que el osciloscopio recupere la configuración
anterior
