Descripción de las funciones del osciloscopio
Representaciones falsas en el dominio de tiempo.
representación falsa (aliasing) cuando el osciloscopio no realiza
muestreos de la señal con rapidez suficiente como para generar un
registro de forma de onda exacto. Cuando esto sucede, el
osciloscopio muestra una forma de onda de frecuencia inferior a la
forma de onda real de entrada, o bien, dispara y presenta una forma
de onda inestable.

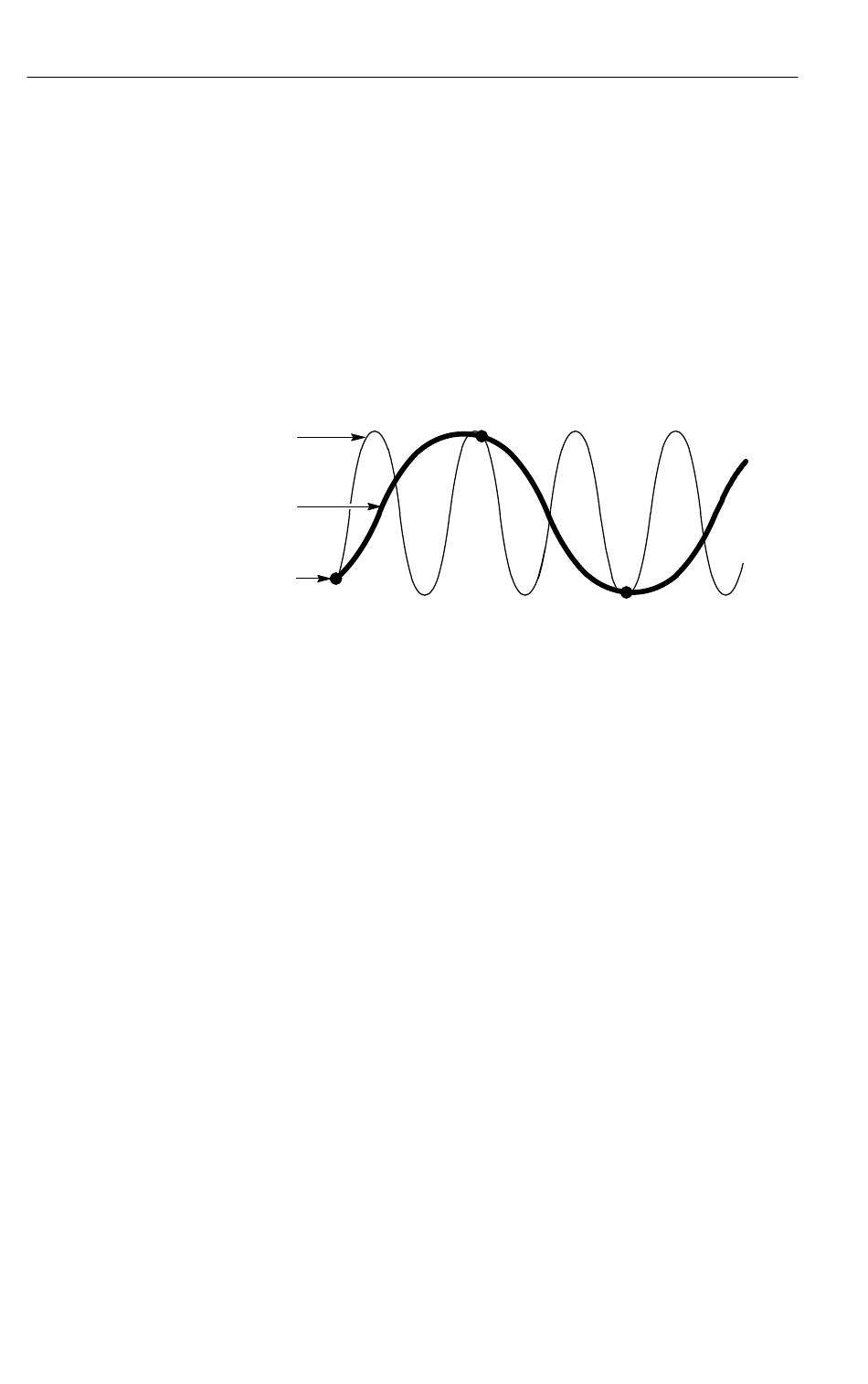

Forma de onda de alta
frecuencia real
Forma de onda de baja
frecuencia aparente debida
a representación falsa
El osciloscopio representa señales con exactitud, pero esto se ve
limitado por el ancho de banda de la sonda, el ancho de banda del
osciloscopio y la velocidad de muestreo. Para evitar representaciones
falsas, el osciloscopio debe realizar muestreos de la señal a una
velocidad superior al doble de la del componente de frecuencia más
alta de la señal.
La frecuencia más alta que la velocidad de muestreo del osciloscopio
puede teóricamente representar corresponde a la frecuencia de
Nyquist. La velocidad de muestreo se denomina velocidad de
Nyquist y equivale al doble de la frecuencia de Nyquist.
Los modelos de osciloscopio con anchos de banda de 60 MHz o de
100 MHz realizan muestreos a velocidades de hasta una gigamuestra
por segundo (GS/s). Modelos con ancho de banda de 200 MHz
realizan muestreos a velocidades de hasta 2 GS/s. En ambos casos,
las velocidades de muestreo máximas equivalen por lo menos a diez
veces el ancho de banda. Las velocidades de muestreo altas permiten
reducir la posibilidad de representaciones falsas.
Existen varias formas de comprobar la existencia de una
representación falsa:
20 Manual del usuario del osciloscopio digital de las series TDS1000 y TDS2000
Puntos de
muestreo
Se produce una
