Ejemplos de aplicación
Disparo en un ancho de pulso específico

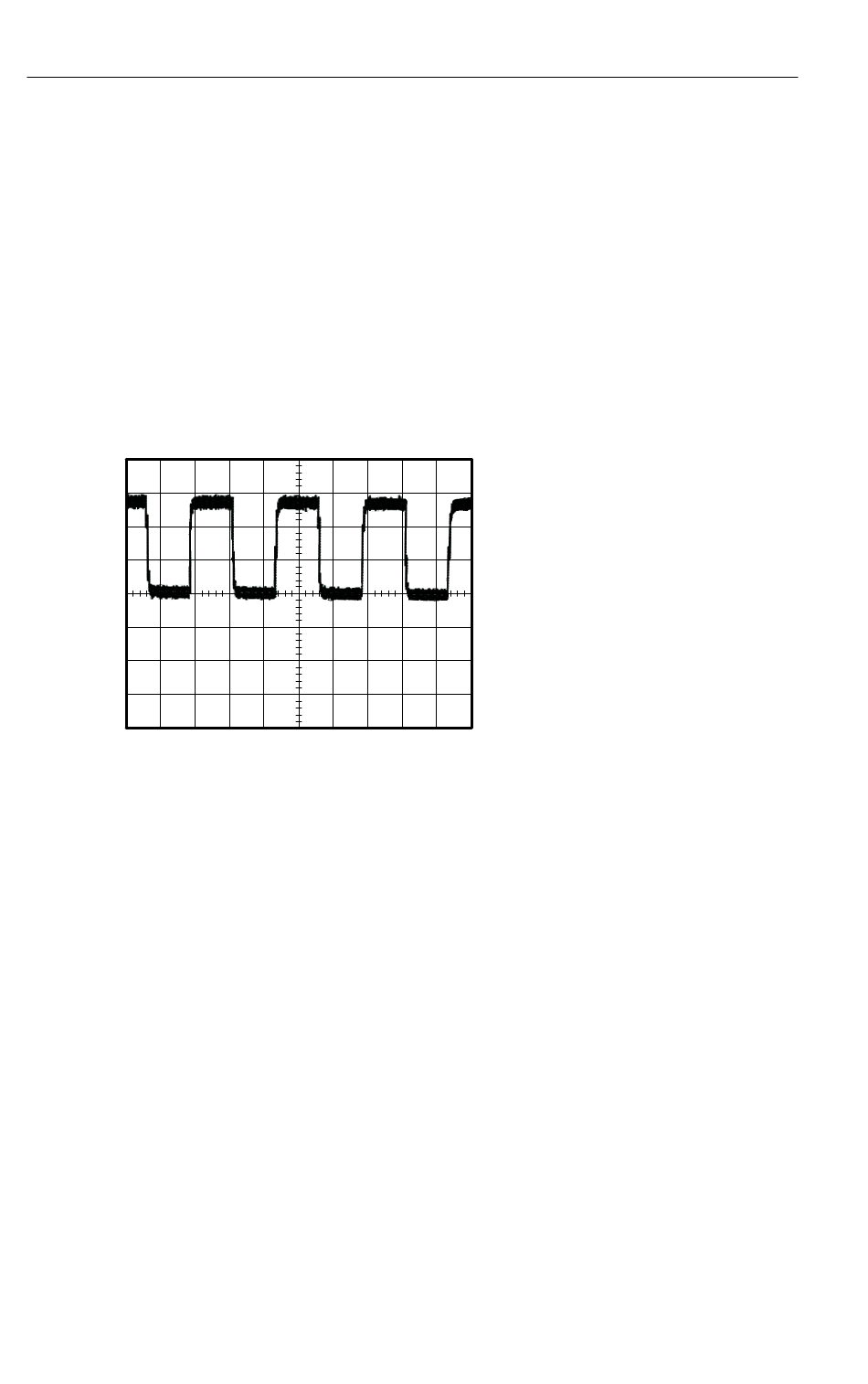

Está probando los anchos de pulso de una señal en un circuito. Es
fundamental que todos los pulsos sean de un ancho específico y es
preciso verificar que lo son. El disparo por flanco muestra que la
señal es del tipo especificado y las medidas de ancho de pulso no
varían con respecto a la especificación. No obstante, se cree que es
posible que haya un problema.
Para configurar una prueba de anomalías de ancho de pulso, siga
estos pasos:
1. Muestre la señal de la que duda en CH1. Si no se muestra CH1,
pulse el botón MENÚ CH1.
2. Pulse el botón AUTOCONFIGURAR para disparar una
presentación estable.
3. Pulse el botón de opción Ciclo único del menú
AUTOCONFIGURAR para ver un solo ciclo de la señal y tomar
rápidamente una medida de ancho de pulso.
4. Pulse el botón MENÚ DISPARO.
5. Pulse el botón de opción Tipo y seleccione Pulso.
60 Manual del usuario del osciloscopio digital de las series TDS1000 y TDS2000
