GUIA DE REFERENCIA RAPIDA
GUIA DE REFERENCIA RAPIDA
GUIA DE REFERENCIA RAPIDA
GUIA DE REFERENCIA RAPIDA
• Lea y siga todas las instrucciones y procedimientos de seguridad.
• Nunca deje que se juegue o camine en el área de la puerta automatica.
• Mantenga todos los controles del portón fuera del alcance de los niños.
• No se acerque a una puerta en movimiento y nunca cruce la luz de paso de
un puerta en movimiento.
• Todo el cableado debe realizarse sólo por un técnico cualificado.
• Siempre haga los ajustes y las conexiones con la alimentación eléctrica
desconectada (en "off").
• Este documento no suplanta el manual de instrucciones completas incluído
con cada producto.
BFT U.S., Inc. 6100 Broken Sound Pkwy., N.W. Suite 14 Boca Raton, FL 33487, U.S.A.
T US: 1 877-995-8155, T: +1 561-995-8155, F: +1 561-995-8160, www.bft-usa.com, info.bft@bft-usa.com

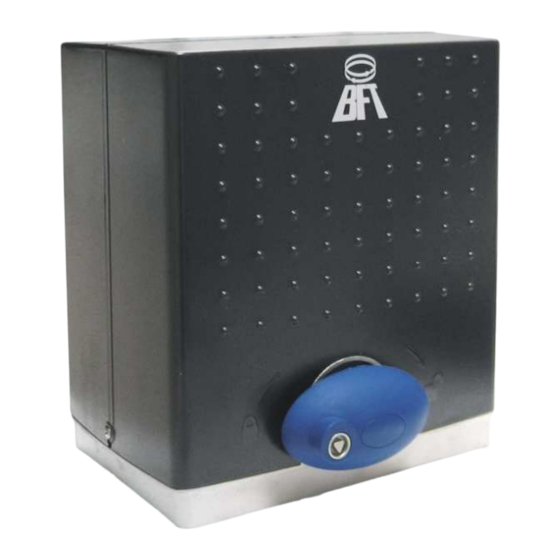

DEIMOS BT KIT UL
DEIMOS BT KIT UL
DEIMOS BT KIT UL
DEIMOS BT KIT UL
Publicidad
Tabla de contenido
Manuales relacionados para BFT Deimos BT KIT UL
Resumen de contenidos para BFT Deimos BT KIT UL
- Página 1 • Este documento no suplanta el manual de instrucciones completas incluído con cada producto. BFT U.S., Inc. 6100 Broken Sound Pkwy., N.W. Suite 14 Boca Raton, FL 33487, U.S.A. T US: 1 877-995-8155, T: +1 561-995-8155, F: +1 561-995-8160, www.bft-usa.com, info.bft@bft-usa.com...
-
Página 2: Tabla De Contenido
INDICE Componentes del Kit DEIMOS BT ........... Especificaciones técnicas ........... Piezas de recambio ........... Accesorios y repuestos ........... Instalación de la placa de anclaje ........... Instalación del operador y la cremallera ........... Instalación de las abrazaderas del fin de carrera ........... Instrucciones de cableado ........... -
Página 3: Componentes Del Kit Deimos Bt
F F F F G G G G H H H H I I I I J J J J Componentes Componentes Deimos BT KIT UL Deimos BT KIT UL Componentes Componentes Deimos BT KIT UL Deimos BT KIT UL ( ( ( ( Ref. -
Página 4: Piezas De Recambio
DEIMOS BT: PIEZAS DE RESERVA, ACCESORIOS Y REPUESTOS Piezas de Recambio Piezas de Recambio Piezas de Recambio Piezas de Recambio D222262 I098501 I101100 I098416 D221463 I101109 D221651 I098404 I101100 I101102 D511272 I098401 I098401 I098425 I098417 I101102 I098401 I101109 I098401 I098501 I098416 I101102 I101109... -
Página 5: Instalación De La Placa De Anclaje
INSTALACION DE LA PLACA DE ANCLAJE • Inspeccione todos los componentes del portón para asegurar la operación manual adecuada y deslizamiento suave. • El portón debe deslizarse libre y suavemente en todo su trayecto. • Asegúrese que los paros mecánicos, que previenen que el portón se salga de la guía superior cuando se controla manualmente, estén presentes y lo suficientemente sólidos. -
Página 6: Instalación Del Operador Y La Cremallera
INSTALACION DEL OPERADOR Y LA CREMALLERA PASO 2 PASO 2 PASO 2 PASO 2 • Posicione las tuercas provistas (D) (D) y las placas de ajuste de altura (B) (B) en los ganchos de anclaje (A) (A) por lo menos 1” más arriba que la placa de plantilla (C) (C) (Fig. - Página 7 INSTALACION DEL OPERADOR Y LA CREMALLERA 7. Repita los pasos del 2 al 6 para posicionar las otras secciones de la cremallera hasta que se alcance el largo adecuado. 8. Se sugiere usar una sección adicional de la cremallera sujetada con abrazadera en la sección que ya está...
-
Página 8: Instalación De Las Abrazaderas Del Fin De Carrera
INSTALACION DE LAS ABRAZADERAS DEL FIN DE CARRERA PASO 3 PASO 3 PASO 3 PASO 3 • Posicione la abrazadera del interruptor de final de carrera (I) (I) (I) (I) de tal manera que el operador se detenga en la posición deseada (el operador se detiene cuando al resorte del interruptor de final de carrera lo empuja la abrazadera del interruptor... -
Página 9: Instrucciones De Cableado
INSTRUCCIONES DE CABLEADO CONECTANDO LA ALIMENTACION ELECTRICA: CONECTANDO LA ALIMENTACION ELECTRICA: CONECTANDO LA ALIMENTACION ELECTRICA: CONECTANDO LA ALIMENTACION ELECTRICA: • Conecte el alambre de línea alambre de línea de la alimentación de 120 alambre de línea alambre de línea neutral (blanco) voltios a la terminal 34 terminal 34 del tablero de control del Deimos terminal 34... - Página 10 Cables no provistos. • Nota: en los tableros de control de BFT los contactos de seguridad siempre son N.C., múltiples aparatos de seguridad conectados al mismo contacto deben conectarse en serie. • Los contactos de instrucción siempre son N.O., múltiples aparatos de instrucción conectados al mismo contacto deben conectarse en paralelo.
- Página 11 INSTRUCCIONES DE CABLEADO CONECTANDO OTROS ACCESORIOS: CONECTANDO OTROS ACCESORIOS: CONECTANDO OTROS ACCESORIOS: CONECTANDO OTROS ACCESORIOS: • Accesorios como sistema de entrada telefónica y sistema de salida libre se conectarán al contacto ABIERTO (OPEN) (21 – 26). Cada aparato conectado al contacto ABIERTO (OPEN) debe ser contacto N.O. y se conectará en paralelo.
-
Página 12: Instalación De La Batería De Emergencia
Cuando está en modalidad de batería, el #13 es + (positivo), #12 es – (negativo). • En las fotocélulas BFT el #1 es + (positivo), #2 es – (negativo): ( ( ( ( - - - - ) ) ) ) •... -
Página 13: Programación Rápida Del Tablero De Control
PROGRAMACION RAPIDA DEL TABLERO DE CONTROL NAVEGAR POR LOS MENUS: NAVEGAR POR LOS MENUS: NAVEGAR POR LOS MENUS: NAVEGAR POR LOS MENUS: + BOTON - BOTON OK BOTON • El botón de “OK OK” se usa para: encender la pantalla, confirmar cambios a la programación, entrar a los menús. - Página 14 PROGRAMACION RAPIDA DEL TABLERO DE CONTROL AJUSTANDO LA FUERZA AJUSTANDO LA FUERZA AJUSTANDO LA FUERZA AJUSTANDO LA FUERZA 1. Encienda la pantalla (oprima dos veces el botón “OK OK”). 2. Desplácese hacia abajo (botón“- - - - “) hasta el menú de “Autoset Autoset”.
-
Página 15: Organigrama Del Menú
ORGANIGRAMA DEL MENU MENU DE PARAMETROS MENU DE PARAMETROS MENU DE PARAMETROS MENU DE PARAMETROS TCA (temporizador de cierre) [sec.] (implícito 10 seg., min 3 seg., max 60 seg.) Opening torque / par motor de apertura [%] Opening torque / par motor de apertura Opening torque / par motor de apertura Opening torque / par motor de apertura (implícito 80%, min 1%, max 99%) - Página 16 ORGANIGRAMA DEL MENU MENU DEL RADIO MENU DEL RADIO MENU DEL RADIO MENU DEL RADIO ADD START / AÑADIR ARRANQUE ADD START / AÑADIR ARRANQUE ADD START / AÑADIR ARRANQUE ADD START / AÑADIR ARRANQUE (Programe un botón de un control remoto para activar el portón) ADD 2CH / AÑADIR 2CH ADD 2CH / AÑADIR 2CH...
-
Página 17: Esquema De Cableado
ESQUEMA DE CABLEADO AZUL AZUL AZUL AZUL CONEXION DEL MOTOR ROJO Conexión del tranformador NEGRO ROJO MARRON CONEXION DE LA LUZ 24 Vdc/25 W max INTERMITENTE ANTENA CONEXION DE LA ANTENA PROTECTOR Alimentación eléctrica de 24 Vac a los accesorios 24 Vac OUT (180 mA max) Contacto de señal acústica N.O. -
Página 18: Solución De Problemas
SOLUCION DE PROBLEMAS FALLA DIAGNOSTICO CAUSA POSIBLE REPARACION El LED (diodo electrolumínico) La conexión de la alimentación o del Verifique las conexiones de la alimentación y está apagado (OFF) en el transformador está floja. del tranformador. tablero. El fusible principal (al lado de la entrada de 120 Reemplace el fusible. -
Página 19: Notas
NOTAS Ayuda Técnica: 1-877-995-8155... - Página 20 Operadores de brazo Operadores de brazo subterráneos camino hidráulico electromecánicos electromecánico Ayuda Técnica: 1-877-995-8155 BFT U.S., Inc. 6100 Broken Sound Pkwy., N.W. Suite 14 Boca Raton, FL 33487, U.S.A. T US: 1 877-995-8155, T: +1 561-995-8155, F: +1 561-995-8160, www.bft-usa.com, info.bft@bft-usa.com...
