SPX II
Sostituire la testina di stampa
ATTENZIONE!
Danneggiamento della testina di stampa dovuta a scariche elettrostatiche o ad agenti meccanici!
Il modulo deve essere posizionato su una base conduttiva messo a terra.
Mettetevi a terra in modo adatto (p.e. cintura intorno al polso).
Non toccare i contatti della testina con le mani.
Non toccare il listello di stampa con oggetti duri o con le mani.
A
A
Aggiustare la testina di stampa - Parallelismo
A
A
G H
I
H
G F
172

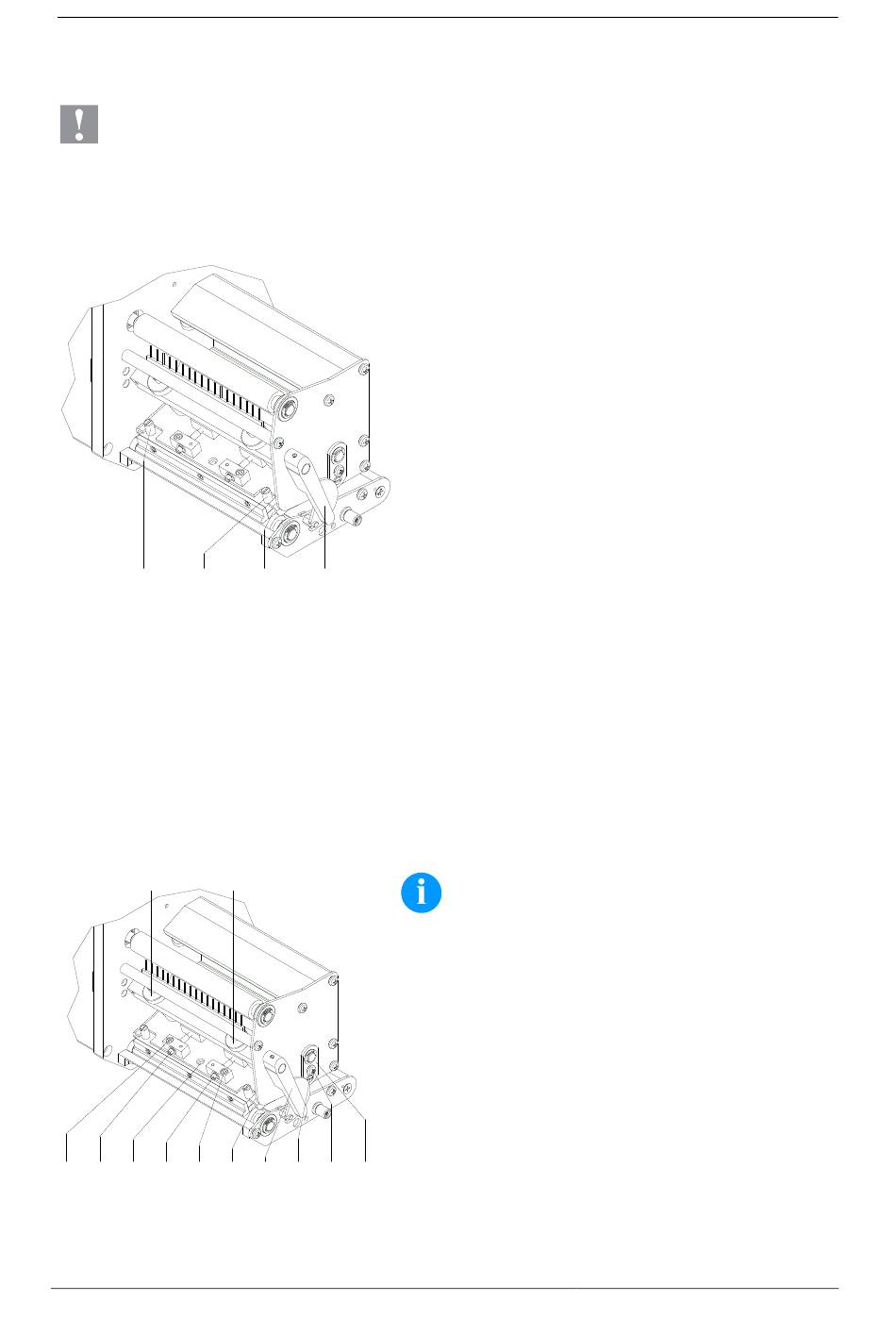

Smontare la testina di stampa
•
•
•
•
•
•
Montare la testina di stampa
•
•
B
C
•
•
•
•
•
•
•
•
E
D
C
B
•
Italiano
Rimuovere le etichette e il nastro transfer.
Se la testina di stampa è bloccata, allentare le viti zigrinate
(A).
Ruotare la leva rossa (C) in senso antiorario per sollevare la
testina di stampa.
Se la testina di stampa (B) non è libera di girare sul cilindro di
contropressione, allentare ulteriormente le viti zigrinate (A).
Tirare delicatamente in avanti la testina di stampa fino a
raggiungere i connettori.
Rimuovere i connettori e estrarre la testina di stampa (C).
Collegare i connettori.
Mettere la testina di stampa (B) in posizione centrale in modo
che i fori testina di stampa corrispondano ai fori dell'anima.
Con un dito, tenere il supporto testina di stampa sul cilindro di
stampa senza premere e controllare che la testina di stampa
sia posizionata correttamente.
Serrare la vite zigrinate (A).
Reinserire le etichette e il nastro transfer.
Inserire il valore di resistenza, che si trova sulla targhetta
della testina di stampa, nel sotto-menu delle Service
functions/Heater resistance (Funzioni d'assistenza/Resistenza
dot).
AVVISO!
Per ottenere un'immagine di stampa ben definita è
essenziale impostare il parallelismo della linea focale della
testina di stampa termica rispetto al cilindro di
contropressione. Poiché la posizione della linea focale
rispetto alla testina di stampa è soggetta a oscillazioni
dipendenti dal processo di produzione, è talvolta necessario
impostare il parallelismo dopo la sostituzione della testina.
Le viti (H) permettono di regolare il parallelismo della linea focale
della testina di stampa rispetto al cilindro di contropressione.
Ruotandole in senso orario, si spinge la testina di stampa indietro.
Lanciare un test di stampa.
Se le linee orizzontali del test di stampa non sono parallele al
bordo dell'etichetta, regolare nuovamente il parallelismo mediante
le viti (H).
Mantenere il parallelismo ruotando in un senso e nell'altro le viti
(H) e impostare la miglior qualità d'immagine possibile.
Diversi gradi di annerimento sono ancora ammessi fra i due lati.
Serrare di nuovo le viti (G).
