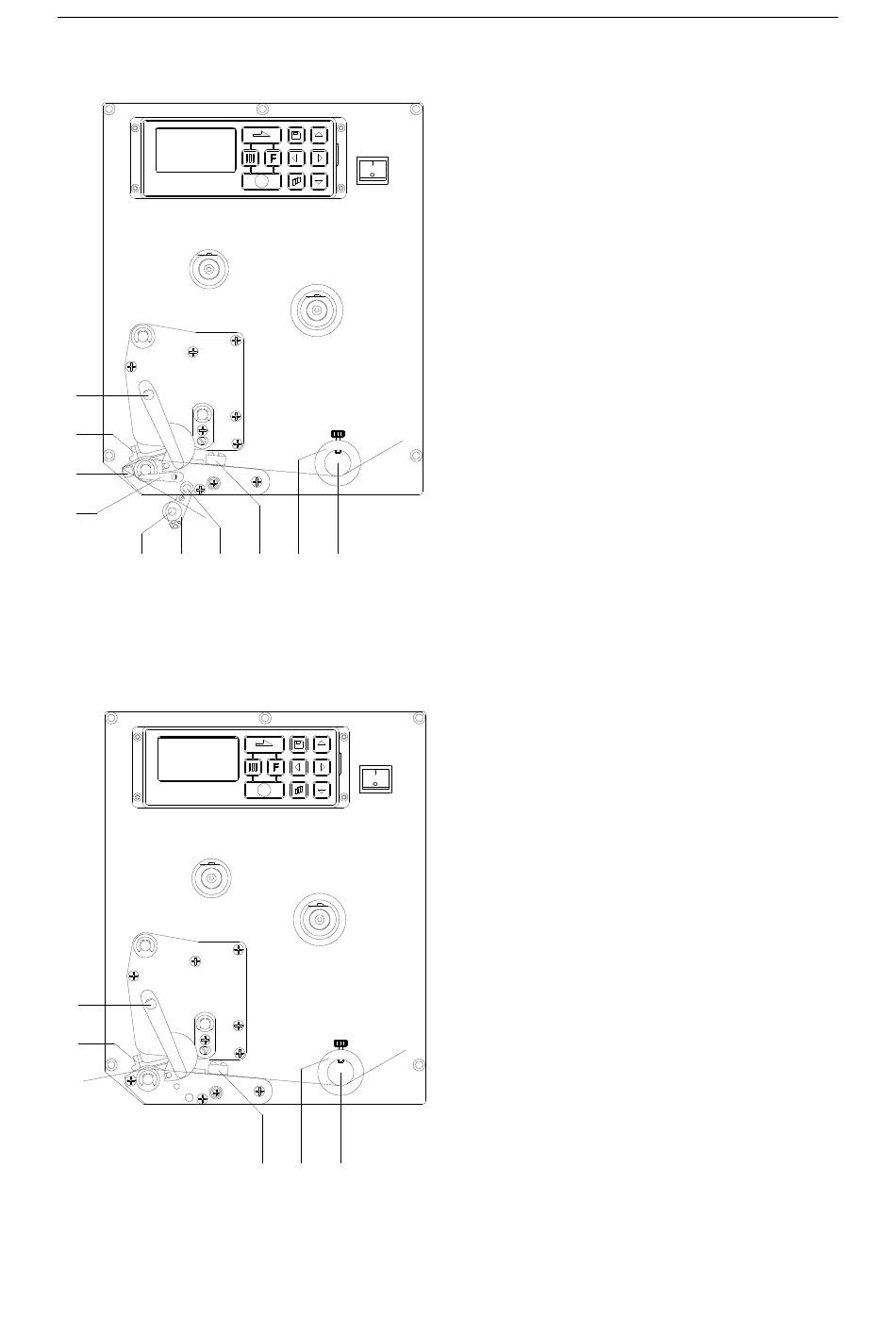

Colocação de um rolo de etiquetas no modo de alimentação
J
I
H
G
F
E
D
Colocação de um rolo de etiquetas no modo de rotação
E
D
C
B
A
C
B
A
Português
•
Abra a tampa do módulo de impressão.
•
Para abrir a cabeça de impressão (I), rode a alavanca
vermelha de compressão (J) no sentido contrário dos
ponteiros do relógio.
•
Introduza o material de etiquetas (altura mínima = 15 mm)
por baixo da guia de etiquetas (A) e dentro da cabeça de
impressão (I).
Preste atenção para que o material passa pela barreira
luminosa (C).
•
Para encostar a cabeça de impressão (I), rode a alavanca
vermelha de compressão (J) no sentido dos ponteiros do
relógio, até que encaixe.
•
Alinhe o anel de ajuste (B) da guia das etiquetas
relativamente à largura do material.
•
Dobrar o dispensador oscilante (E) para baixo, rodando o
gancho (G) para cima, no sentido dos ponteiros do relógio.
•
Retirar algumas etiquetas do material de suporte e introduzir
o material de suporte por cima da aresta alimentadora (H) e
por trás do cilindro de plástico canelado (F) e do eixo do
dispensador oscilante.
•
Empurrar o dispensador basculante (D) de novo para cima e
encaixá-lo.
•
Deslocar o material de suporte para trás e fixá-lo no
dispositivo de enrolamento.
•
Insira o valor do offset na opção do menu Dispenser I/O
(Dispensador E/S).
•
Feche de novo a tampa do módulo de impressão.
•
Abra a tampa do módulo de impressão.
•
Para abrir a cabeça de impressão (D), rode a alavanca
vermelha de compressão (E) no sentido contrário dos
ponteiros do relógio.
•
Introduza o material de etiquetas por baixo da guia de
etiquetas (A).
Preste atenção para que o material passa pela barreira
luminosa (C).
•
Para encostar a cabeça de impressão (D), rode a
alavanca vermelha de compressão (E) no sentido dos
ponteiros do relógio, até que encaixe.
•
Alinhe o anel de ajuste (B) da guia das etiquetas
relativamente à largura do material.
•
Feche de novo a tampa do módulo de impressão.
SPX II
185
