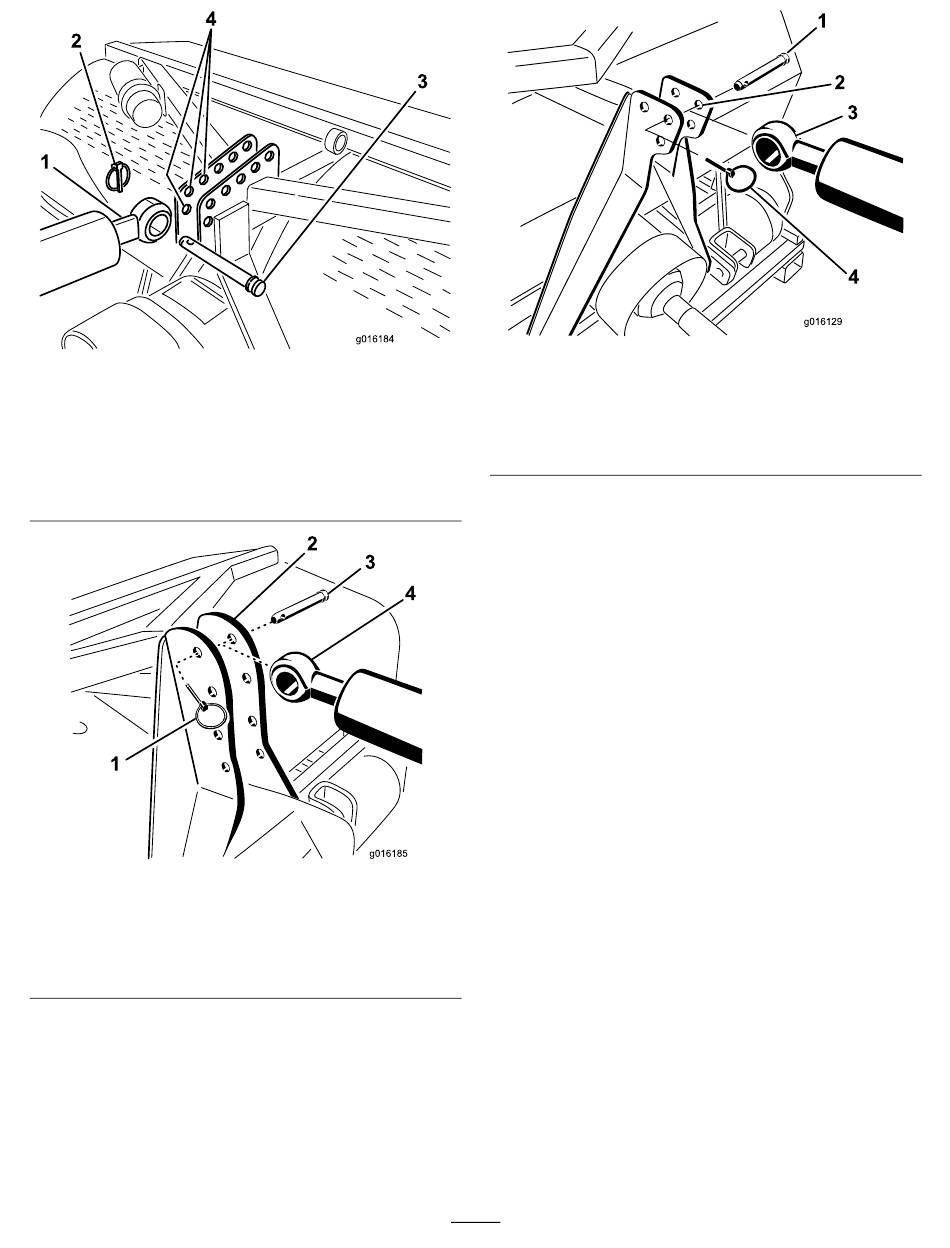

Figura 6
Montaje ilustrado para los modelos SR54 y SR70
1. Extremo de la varilla del
cilindro
2. Pasador de seguridad
Figura 7
Montaje ilustrado para los modelos SR48 y SR72
1. Pasador de seguridad
2. Soporte del aireador
3. Pasador de enganche
4. Soporte del aireador
(taladros más
adelantados)
3. Pasador de enganche
4. Extremo de la varilla del
cilindro
Montaje ilustrado para el modelo SR75
1. Pasador de enganche
2. Soporte del aireador
Si el cilindro hidráulico no llega al soporte de montaje
del aireador, utilice una barra de extensión en lugar
del bloque de montaje estándar para conectar el
cilindro al tractor (Figura 5).
Nota: Si está instalada una barra de extensión y
es necesario retraer el cilindro para instalarlo, los
cabezales de taladros del aireador se acercarán más
al suelo.
Instale las barras de extensión según se indica a
continuación:
A. Retire el pasador y la chaveta que sujetan el
acoplamiento estándar al cilindro (Figura 5).
Retire el acoplamiento del cilindro.
B. Instale la barra de extensión de la longitud
necesaria en el cilindro con los pasadores que
retiró anteriormente (Figura 5).
12
Figura 8
3. Extremo de la varilla del
cilindro
4. Pasador de seguridad
