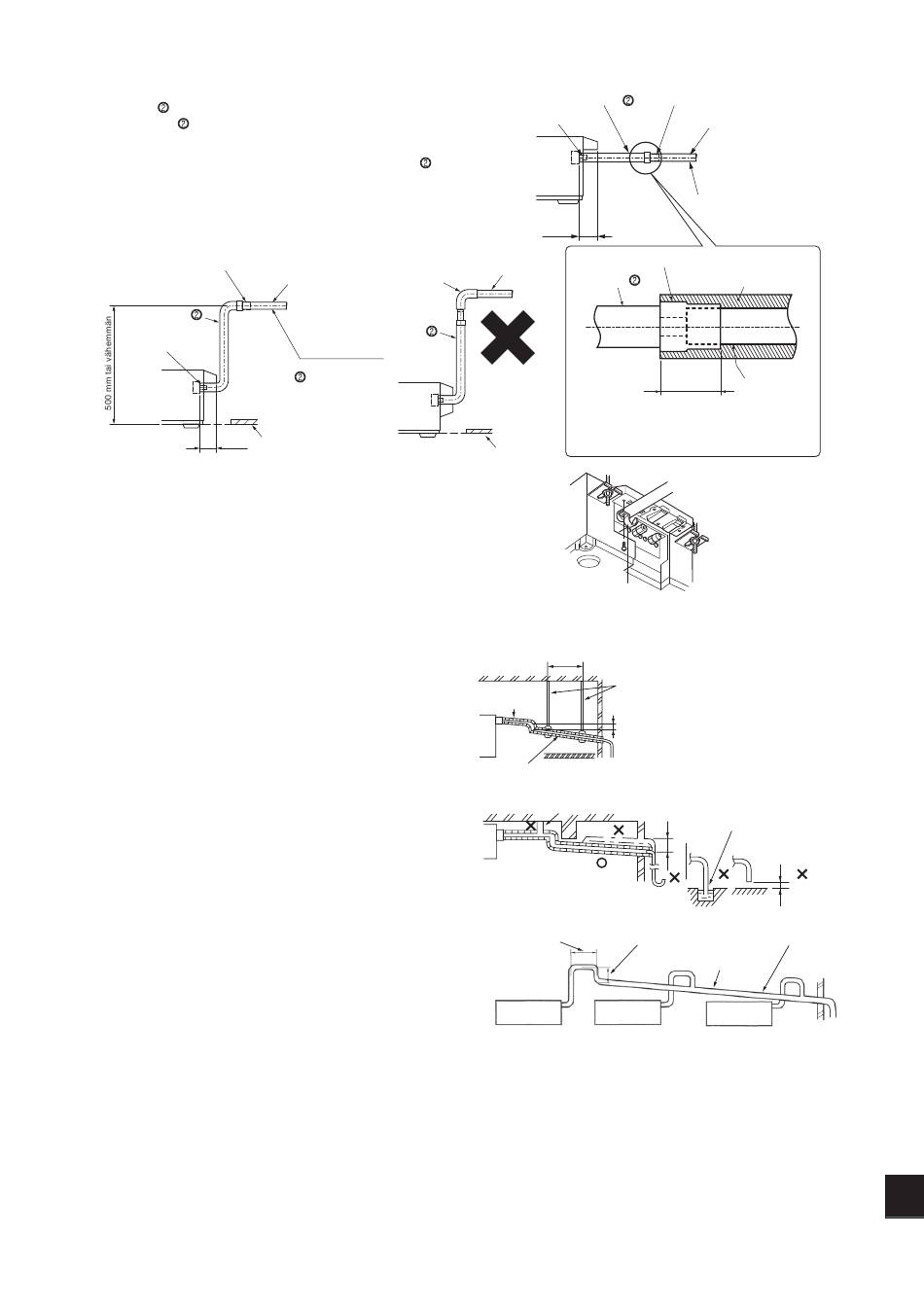

• Liitä poistoputki suoraan liitososaan (holkin puoli), joka yhdistää
B
poistoletkun ja poistoputken.
• Liitä poistoletku sisäyksikön puolella oikeanpuoleisen kuvan mu-
kaisesti. Liitä poistoletkun liitososa polyvinyylikloriditeipillä vuotojen
estämiseksi.
• Asenna poistoputken loppupään ylös asettamalla ensin poistoletku
kulkemaan pystysuoraan ylöspäin ja sen jälkeen 1/100 tai enemmän
kaltevasti alaspäin kuvan mukaisesti.
Poistoputken liitososa
Poistoletku
Poistoletku
liitososa
* Poistoletku
työkaluilla, kuten leikkureilla.
61 mm
• Jos poistoputki ylettyy rakennuksen sisälle, kiinnitä eritysmateriaali
(polyeteenivaahtomuovi, ominaispaino 0,03, paksuus yli 10 mm).
Liitä poistoletkun liitososa polyvinyylikloriditeipillä ennen letkun kannattimen
asennusta.
• Kiinnitä eritysmateriaali poistoputken liitososaan saakka yllä oikealla
J
olevan kuvan mukaisesti.
• Poistoputken pitää viettää alaspäin (1/100 tai enemmän) ulkona olevan
poistoputken loppupään suuntaan. Älä luo estettä tai nosta putkea.
• Älä asenna putkea vaakatasoon yli 20 metriä. Kun poistoputki on liian
pitkä, käytä tukimetallia estämään poistoputkea muodostamasta käy-
rää ylös- tai alaspäin. Älä asenna ilmausventtiiliä. (Järjestelmässä on
sisäänrakennettu poistoveden nostomekanismi, joten poistovesi saattaa
purkautua ulos.)
• Poistoveden ulostuloaukkoon ei tarvitse asentaa hajulukkoa.
• Putkiryhmä tulee asentaa kuvan mukaisesti niin, että putkiryhmä on
n. 100 mm alempana kuin yksikön poistoveden ulostuloaukko. Käytä
poistoputkea (ulkohalkaisija 38 mm) putkiryhmässä ja asenna se niin,
että se muodostaa 1/100 tai sitä suuremman vieton alaspäin.
• Älä aseta poistoputkia paikkaan, jossa ne altistuvat ammoniakkikaasulle
tai rikkikaasulle, kuten likavesisäiliöiden tai sakokaivojen läheisyyteen.
Poistoputki
B
Putkikäyrä
Poistoletku
1/100 tai enemmän
vietto alaspäin
voidaan leikata
Katto
J
Poistoletku
Valutusletkun liitososa
61 mm
Poistoputken liitososa
Poistoputki
B
Poistoletku
Poistoputken
liitososa
Noin 60 mm
* Poistoputkia ei saa
lopusta
asentaa kuvan mu-
kaan.
• Asenna poistoputki
liitososan sisään.
• Kiinnitä eritysmateriaali
osaan saakka alla olevan kuvan mukaisesti.
Katto
Letkun kannatin
0,75–1,5 m
Tukimetalli
Eristysmate-
riaali
J
Mahdollisimman
paljon (noin 100 mm)
1/100 tai sitä suurempi vietto
alaspäin
Ilmanpoistin
Ei saa nostaa.
Hajulukko
Mahdollisimman pitkä
Mahdollisimman lyhyt
(noin 100 mm)
Poistoletkun liitososa (holkilla)
Poistoputki B
1/100 tai sitä suurempi vietto
alaspäin
Eristysmateriaali
J
Poistoputki
B
kokonaan poistoputken
B
poistoputken liitos-
J
Poistoletkun pää
on vedessä.
Vähintään 50 mm:n
väli.
1/100 tai sitä suu-
rempi vietto alaspäin
Poistoputki (ulko-
halkaisija 38 mm)
Fi-6
