Por ejemplo: Determine los valores de la tensión de calibración para una pareja de
termopares de tipo J a una temperatura de funcionamiento de 450 °F (es equivalente al
valor de fábrica).
• La norma ITS-90 para el termopar J muestra que la tensión termoeléctrica para
450 °F es de 12,568 milivoltios.
• El punto de -50 °F sería 400 °F. La norma ITS-90 muestra que la tensión
termoeléctrica para 400 °F es de 11,025 milivoltios.
• El punto de +150 °F sería 600 °F. La norma ITS-90 muestra que la tensión
termoeléctrica para 600 °F es de 17,188 milivoltios.
• Por tanto, la tensión de calibración cero es 11,025 menos 12,568 milivoltios, es
decir, –1,543 milivoltios (se puede redondear a –1,54 milivoltios sin que se
produzca una pérdida significativa de precisión).
• La tensión de calibración del intervalo es, por tanto, 17,188 menos 12,568
milivoltios, es decir, +4,62 milivoltios.
• Utilice –1,54 milivoltios para el valor de calibración cero y +4,62 milivoltios
para el valor de la calibración del intervalo.
0 a 10 voltios
Consulte la Figura 5-6 y cablee el controlador de acuerdo con el procedimiento indicado
en la Tabla 5-8.
Tabla 5-8 Procedimiento de cableado de puesta a punto para 0 a 10 voltios
Paso
1
Conecte los conductores de cobre desde el calibrador a los terminales de la entrada 1
de la manera indicada en la Figura 5-6.
2
Ponga la fuente de tensión a cero antes de encenderla.
No active/desactive la fuente de tensión mientras esté conectada al instrumento.
3

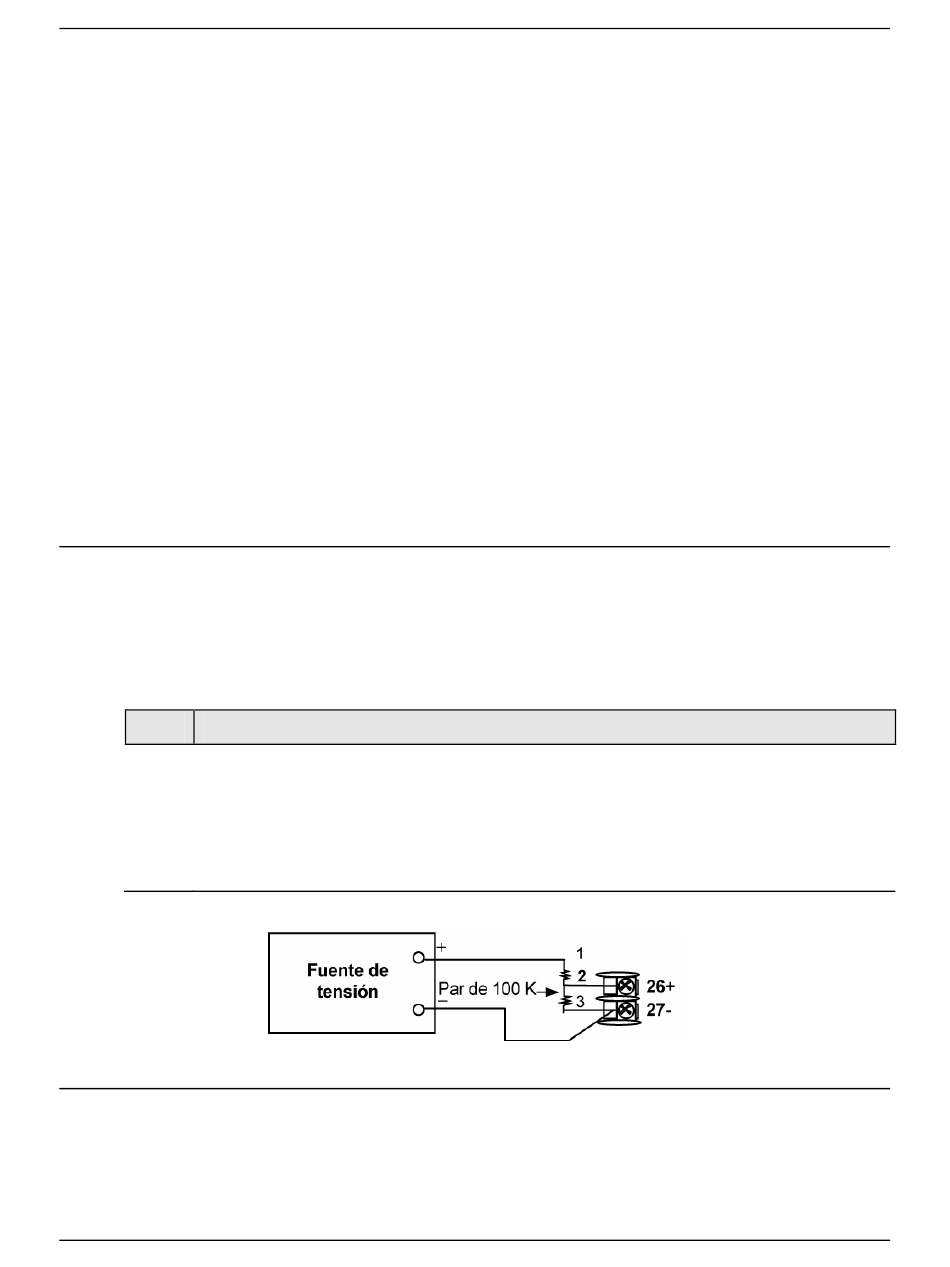

Figura 5-6 Conexiones de cableado para 0 a 10 voltios

3/07
UDC2500 Universal Digital Limit ControllerProduct Manual
Calibración de las entradas
Acción
81
