Fournaise Foreman gainable à chauffage indirect et fonctionnant aux bicarburants
8. Pour réinstaller un nouveau commutateur, inverser
la procédure.

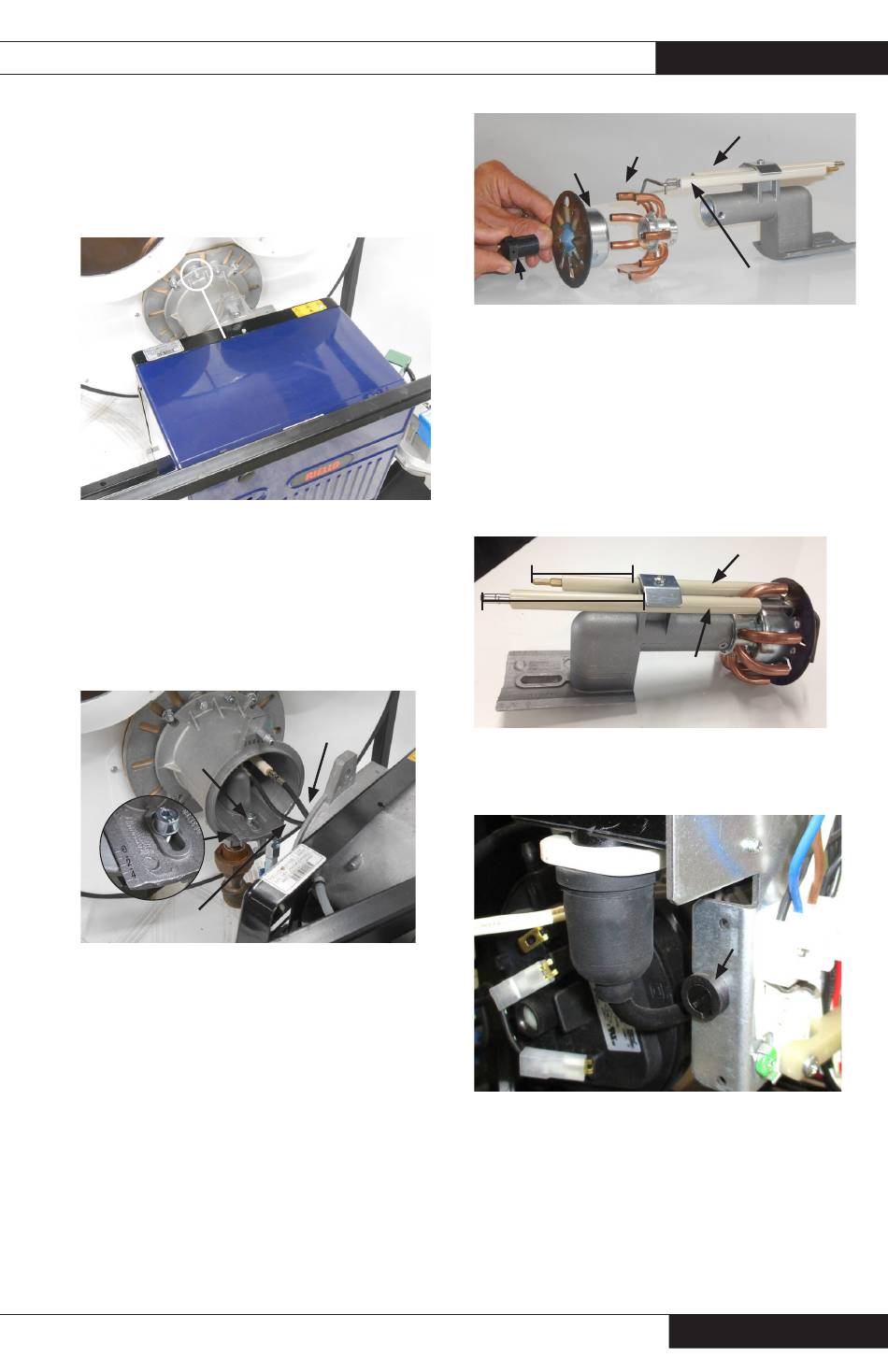

Orifice du brûleur/allumeur/capteur de
flamme
1. Retirer l'écrou de blocage.
Écrou de
blocage
2. Tirer sur le châssis du brûleur.
3. Débrancher le câble d'allumage de l'allumeur.
4. Débrancher le câble du capteur de flamme.
5. Noter l'emplacement du point d'assemblage du tiroir
(point de consigne n 2).
o
Vis
de montage
Fil du détecteur
de flamme
6. Retirer la vis de montage en utilisant la clé Allen de
6 mm.
7. Tirer le coude du tiroir d'assemblage de l'ensemble
de tête de combustion
Retrait de l'orifice du brûleur
1. Retirer l'orifice du brûleur à la douille 13/16
2. Noter la rondelle derrière l'orifice lors de la réins-
tallation du nouvel orifice. Une rondelle doit être
installée.
Fil de haute
tension
Manuel du propriétaire • Foreman
Tête de com-
Plaque de
bustion
mélange
Orifice
Retrait de l'allumeur/capteur de flamme
1. Retirer la vis de l'allumeur et du capteur de flamme.
2. Placer le nouvel allumeur à 4 po de la pince se
trouvant à l'extrémité de la borne de raccordement.
3. Le détecteur de flamme doit mesurer 3 pouces entre
la pince et l'extrémité de la borne de raccordement.
3 po
4 po
Fusible
1. Trouver le porte-fusible sur le côté du support du
transformateur d'allumage.
2. Retirer le porte-fusible au moyen du tournevis stan-
dard, en tournant dans le sens antihoraire
3. Remplacer le fusible si nécessaire (6,25a/250V)
23
Allumeur
Détecteur de
flamme
Détecteur de flamme
Allumeur
Porte-fusible
