4 FUNCIONES
PLC CPU
Registro remoto RWw
9)
W
4 - 13

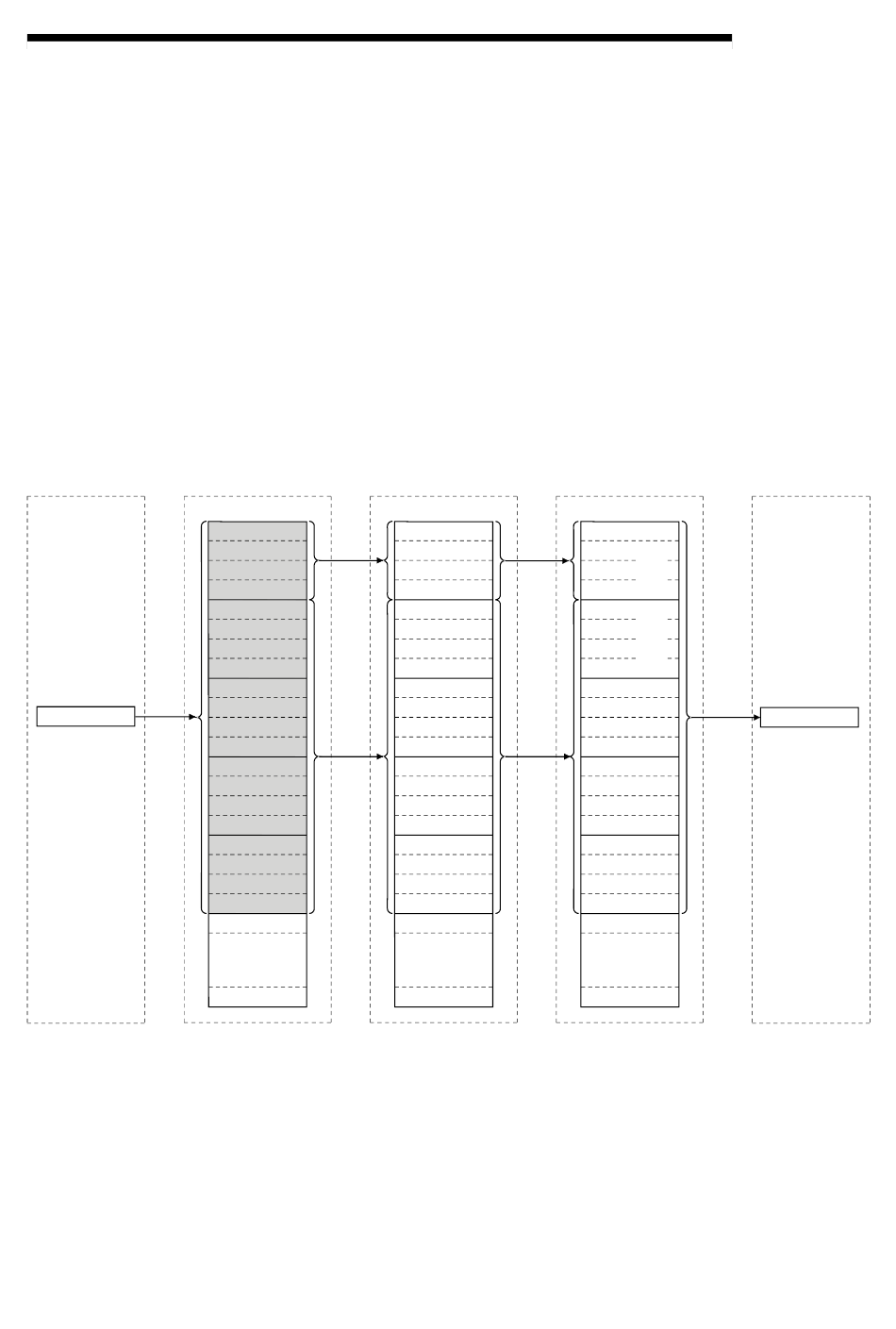

[Word data (datos en palabra) desde la estación maestra a todas las
estaciones locales]
9) Los datos en palabras del dispositivo del CPU asignado con los
parámetros de refresco automático se almacena en la memoria buffer
"registro remoto RWw" de la estación maestra. El registro remoto RWw
se usa como word data (datos en palabra) para escribir en los sistemas
de estaciones locales.
10) Los datos en la memoria buffer "registro remoto RWw" se almacena
automáticamente (para cada exploración de enlace) en la memoria
buffer "registro remoto RWr" de las estaciones locales. El registro
remoto RWr se usa como word data (datos en palabra) para leer en los
sistemas de estaciones locales.
11) Los word data (datos en palabra) almacenados en la memoria buffer
"registro remoto RWr" se almacena en el dispositivo del CPU asignado
con los parámetros de refresco automático.
Estación maestra
RWw0
RWw1
10)
RWw2
RWw3
RWw4
RWw5
RWw6
RWw7
RWw8
RWw9
RWwA
10)
RWwB
RWwC
RWwD
RWwE
RWwF
RWw10
RWw11
RWw12
RWw13
RWw14
a
RWwFF
Estación local
(Estación número 1:
ocupa 1 estación)
Registro remoto RWr
RWr0
RWr1
10)
RWr2
RWr3
RWr4
RWr5
RWr6
RWr7
RWr8
RWr9
RWrA
10)
RWrB
RWrC
RWrD
RWrE
RWrF
RWr10
RWr11
RWr12
RWr13
RWr14
a
RWrFF
Estación local
(Estación número 2:
ocupa 4 estación)
Registro remoto RWr
RWr0
RWr1
RWr2
RWr3
RWr4
RWr5
RWr6
RWr7
RWr8
11)
RWr9
RWrA
RWrB
RWrC
RWrD
RWrE
RWrF
RWr10
RWr11
RWr12
RWr13
RWr14
a
RWrFF
