Resumen de contenidos para SKF 729124

  • Página 1 SKF 729124 Instructions for use Bruksanvisning Mode d’emploi Gebruiksaanwijzing Bedienungsanleitung Instruções de uso Instrucciones de uso 使用说明书 Manuale d’istruzioni Инструкция по эксплуатации...
  • Página 3 English Français Deutsch Español Italiano Svenska Nederlands Português 中文 Русский...

  • Página 4: Tabla De Contenido

    Table of contents EC Declaration of conformity ..................3 Safety precautions ....................4 Description .......................5 Technical data ....................5 Operating instructions ..................6 Maintenance ....................7 4.1 Replacing the oil ......................7 4.2 Cleanliness ........................7 4.3 Replacement parts ....................... 7 4.4 Accessoiries ........................7 Original instructions SKF 729124...

  • Página 5: Ec Declaration Of Conformity

    EC Declaration of conformity We, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein The Netherlands herewith declare that the following product: SKF Hydraulic Pump 729124 which this declaration refers to, is in accordance with the conditions of the following directive: Machinery Directive 2006/42/EC and is in conformity with the following standards: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, The Netherlands, June 2013 Sébastien David Manager Product Development and Quality SKF 729124...

  • Página 6: Safety Precautions

    • Do not use damaged components or modify the equipment. • Do use clean recommended hydraulic oils (SKF LHMF 300, LHDF 900 or similar). • Do not use glycerin or water based fluids as a pressure medium. Premature equipment wear or damage can result. • Do not use the equipment above the stated maximum hydraulic pressure. • Do not adjust safety valves to work at pressures above the maximum working pressure. • Do not extend the handle in order to reduce the required force to reach maximum pressure. Use hand pressure only. • Do not use the pumps with accessories, which are rated below the maximum working pressure of the pump. • Do use a pressure gauge to monitor the oil outlet pressure. • Do ensure that all the air has been removed from the hydraulic system before pressurising the hydraulic system. • Do prevent the workpiece (e.g. bearing, gearwheel or similar item) from being forcibly ejected upon sudden release of pressure (e.g. by use of retaining nut). • Do not use damaged hoses. Avoid sharp bends and kinks when connecting hoses. Sharp bends and kinks will internally damage the hose leading to premature failure. Applying pressure to a damaged hose may cause it to rupture. • Do not lift the equipment by the hoses or couplings. • Do follow local safety regulations. • Do service the equipment by a qualified hydraulic technician or SKF Repair Centre. • Do replace worn or damaged parts with genuine SKF parts. SKF 729124...

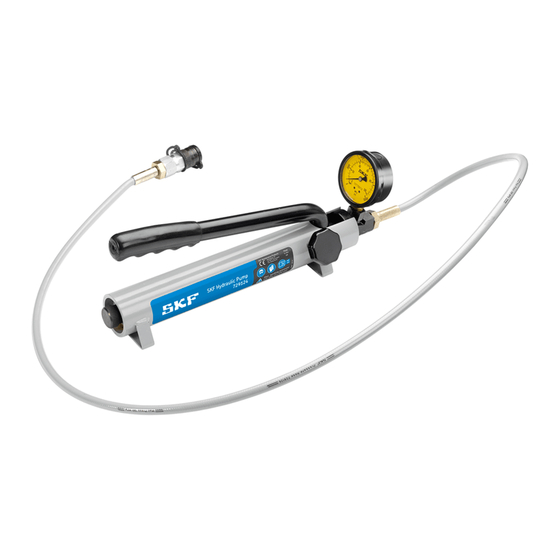

  • Página 7: Description

    1. Description The 729124 has a maximum pressure of 100 MPa (14 500 psi) and delivers a volume per stroke of 0,5 cm (0.03 in ). The pump is suitable for SKF hydraulic nuts (≤ HMV 54), and for mounting or dismounting bearings or components with an interference fit applying the SKF Oil Injection Method, where a maximum pressure of 100 MPa is required. The pump is supplied with a 1,5 metre long, high pressure hose with quick connection coupling. Mating quick connection nipple for attachment to the workpiece is included. The pump is filled with SKF mounting fluid LHMF 300 and comes with an additional 1 litre can with the same fluid. Everything is packed in a sturdy plastic case. The pump has an over- pressure valve and a pressure gauge. The release valve is an integrated part of the pump head. 2. Technical data Designation 729124 Maximum pressure 100 MPa (14 500 psi) Volume per stroke 0,5 cm (0.03 in Oil container capacity 250 cm (15 in Handle force at 100 MPa 300 N (66 lbf) Pressure hose 1,5 m (5 ft) long with quick connection coupling Connection nipple external or internal thread Oil viscosity of mounting fluid 300 mm /s (1 400 SUS) at 20 °C Weight (filled with oil) 3,5 kg (8 lb) SKF 729124...

  • Página 8: Operating Instructions

    3. Operating instructions a) Check oil level by unthreading the container plug on the rear end of the container. Make sure there is enough of oil for your complete operation. For mounting bearings with the SKF oil injection method, or by means of an hydraulic nut, it is recommended to use an oil with a viscosity of approximately 300 mm /s (1 400 SUS) at the operating temperature. For dismounting bearings, we recommend to use an oil with a viscosity of approx 900 mm /s (4 100 SUS) at operating temperature. b) Hold the pump horizontally or slightly tilted forwards in order to secure oil supply. c) Close the release valve on the right hand side of the pump without using force. d) Screw the quick connection nipple (G ) into the application. e) Connect the hose to the nipple by gently withdrawing the snap-ring on the quick connector. The hose is disconnected in the same manner. f ) Continue pumping until necessary pressure is reached for your application. Maximum pressure is 100 MPa (14 500 psi) at which pressure the safety valve will open. g) Open the release valve, allowing superfluous oil to return to the oil container. Oil release valve Pressure gauge SKF 729124...

  • Página 9: Maintenance

    Description 729108 Gauge nipple 729124-1 Hand-pump (sub-assembly) 729124-3 Repair kit 729124-4 Release knob and spindle 729124-5 Oil container tube 729831 A Quick connection coupling, G 729832 A Quick connection nipple, G 729126 High pressure hose 1077587/2 Pressure gauge (100 MPa, 63 mm) THGD 100 Digital oil pressure gauge* Items marked* are ONLY for 729124 DU. 4.4 Accessories Designation Description LHMF 300/5 Mounting fluid (5 litre, 300 mm /s at 20 °C) LHDF 900/5 Dismounting fluid (5 litre, 900 mm /s at 20 °C) SKF 729124...
  • Página 10 Table des matières Déclaration de conformité CE ...................9 Précautions de sécurité ..................10 Description .....................11 Caractéristiques techniques ................11 Mode d’emploi ....................12 Entretien ......................13 4.1 Pour faire la vidange d’huile ..................13 4.2 Nettoyage ........................13 4.3 Pièces de rechange ....................13 4.4 Accessoiries ........................13 Traduction extraite du mode d’emploi d’origine SKF 729124...

  • Página 11: Déclaration De Conformité Ce

    Déclaration de conformité CE Nous, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Pays-Bas déclarons que le produit suivant: La pompe hydraulique 729124 auquel se réfère cette déclaration, est conformes aux conditions de la directive: Directive Machines 2006/42/EC et est en conformité avec les normes suivantes: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Pays-Bas, Juin 2013 Sébastien David Responsable Développement de Produits et Responsable Qualité SKF 729124...

  • Página 12: Précautions De Sécurité

    • Ne pas utiliser de fluides à base d’eau ou de glycérine comme milieu de pression. Une usure prématurée de l’équipement ou des dommages sont possibles. • Ne jamais utiliser l’équipement au-dessus de la pression hydraulique maximale indiquée. • Ne pas régler les soupapes de sécurité pour travailler à des pressions supérieures à la pression maximale de service. • Ne pas prolonger la poignée de manoeuvre afin de réduire l’effort nécessaire pour atteindre la pression maximale. Utiliser seulement la pression manuelle. • Ne pas utiliser les pompes avec des accessoires, qui sont notées en dessous de la pression maximale de la pompe. • Utiliser un manomètre pour contrôler la pression de sortie d’huile. • S’assurer que l’air a été totalement évacué du système hydraulique avant de mettre le système hydraulique sous pression. • Éviter que la pièce concernée (par ex. roulement, roue d’engrenage ou similaire) ne soit éjectée de force sous la décharge de pression soudaine (en utilisant un écrou par exemple). • Ne pas utiliser de tuyaux endommagés. Éviter de monter les flexibles en les courbant fortement lors de la connexion. Des courbes trop fermées ou des nœuds peuvent endommager le tuyau conduisant à une défaillance prématurée. Exercer une pression sur un tuyau endommagé peut inévitablement entraîner sa rupture. • Ne soulevez pas l’appareil par les flexibles ou les raccords. • Respecter les réglementations locales relatives à la sécurité. • Faire entretenir l’équipement par un technicien hydraulique qualifié ou un atelier de réparation SKF Agréé. • Remplacer les pièces usées ou endommagées par des pièces SKF d’origine. SKF 729124...

  • Página 13: Description

    1. Description La pression maximum de la pompe 729124 est de 100 MPa et son débit est de 0,5 cm par course. La pompe s’utilise pour les écrous hydrauliques SKF (≤ HMV 54) et pour le montage et le démontage de roulements ou composants à ajustement serré utilisant la méthode d’injection d’huile SKF et exigeant une pression maximum de 100 MPa. La pompe est fournie avec un flexible haute pression de 1,5 m de long à raccord rapide. Un raccord pour raccordement de la pièce de travail est également fourni. La pompe est remplie de liquide de montage SKF du type LHMF 300 et accompagnée d’un flacon d’un litre du même liquide. Le tout dans un emballage solide en matière plastique. La pompe est équipée d’une vanne de décharge et d’un manomètre. La vanne de décharge est intégrée dans la tête de la pompe. 2. Caractéristiques techniques Désignation 729124 Pression maximum 100 MPa Débit par course 0,5 cm Volume du réservoir d’huile 250 cm Force de maniement à 100 MPa 300 N Flexible haute pression longueur de 1,5 m avec raccord rapide Embout de raccordement filetage externe ou interne Viscosité du liquide de montage 300 mm /s à 20 °C Poids (rempli d’huile) 3,5 kg SKF 729124...

  • Página 14: Mode D'eMploi

    3. Mode d’emploi a) Vérifier le niveau d’huile en dévissant le bouchon de remplissage sur le réservoir. Vérifier s’il y a suffisamment d’huile pour toute l’opération. Pour le montage de roulements avec la méthode d’injection d’huile SKF ou au moyen d’un écrou hydraulique, il est recommandé d’utiliser une huile avec une viscosité d’environ 300 mm /s à température ambiante de fonctionnement. Pour le démontage des roulements, il est recommandé d’utiliser une huile avec une viscosité d’environ 900 mm /s à température ambiante de fonctionnement. b) Tenir la pompe à l’horizontale ou légerèment inclinée vers l’avant afin de garantir l’amenée d’huile. c) Fermer la vanne de décharge à droite de la pompe sans la forcer. d) Visser le raccord rapide (G ) sur la pièce concernée. e) Raccorder le flexible sur le raccord en rétractant l’anneau sur le raccord rapide. Pour défaire le flexible, procéder de la même manière. f ) Continuer à pomper jusqu’à ce que la pression requise soit atteinte. La pression maximum est de 100 MPa; une fois cette pression atteinte, la soupape de sûreté s’ouvrira. g) Ouvrir la vanne de décharge pour permettre au surplus d’huile de retourner dans le réservoir. Vanne de décharge Manomètre SKF 729124...

  • Página 15: Entretien

    Pièce pour pompe manuelle 729124-3 Kit de réparation 729124-4 Vanne de décharge 729124-5 Réservoir d’huile 729831 A Raccord rapide G 729832 A Embout de raccordement, G 729126 Flexible haute pression 1077587/2 Manomètre (100 MPa, 63 mm) THGD 100 Manomètre digital pour injecteurs d’huile* Produits marqués d’une * sont UNIQUEMENT pour les pompes 729124 DU. 4.4 Accessoiries Désignation Description LHMF 300/5 Liquide de montage (5 litres, 300 mm /s à 20 °C) LHDF 900/5 Liquide de démontage (5 litres, 900 mm /s à 20 °C) SKF 729124...
  • Página 16 Inhalt CE Konformitätserklärung ..................15 Sicherheitsvorkehrungen ..................16 Beschreibung ....................17 Technische Daten ...................17 Bedienungsanleitung ..................18 Wartung......................19 4.1 Wechsel der Montagerflüssigkeit ................19 4.2 Sauberkeit ........................19 4.3 Ersatzteile ........................19 4.4 Zubehör .........................19 Übersetzung der Original-Bedienungsanleitungen SKF 729124...

  • Página 17: Ce Konformitätserklärung

    CE Konformitätserklärung Die, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein in den Niederlanden erklärt hiermit, dass der: Handpumpe 729124 in Übereinstimmung mit der Richtlinie: EG-Maschinenrichtlinie 2006/42/EC und den Normen: EN-ISO 12100:2010 EN-ISO 4413 konstruiert und hergestellt wurde. Nieuwegein, in den Niederlanden, Juni 2013 Sébastien David Leiter Produktentwicklung und Qualität SKF 729124...

  • Página 18: Sicherheitsvorkehrungen

    • Von SKF empfohlene, saubere Drucköle verwenden; z.B. SKF LHMF 300, SKF LHDF 900 oder ähnlich. • Keine Flüssigkeiten auf Glyzerin- oder Wasserbasis als Druckmedium verwenden. Dies kann zu einem vorzeitigen Verschleiß oder zu Schäden an der Ausrüstung führen. • Den angegebenen maximalen Hydraulikdruck des Geräts nicht überschreiten. • Stellen Sie die Sicherheitsventile nicht auf Drücke über dem maximalen Betriebsdruck ein. • Auf keinen Fall den Handgriff verlängern, um den Höchstdruck mit weniger Kraftaufwand zu erzielen. Der Druck muss manuell aufgebaut werden. • Verwenden Sie keine Pumpen plus Zubehör, die für niedrigere Drücke als den maximalen Betriebsdruck der Pumpe ausgelegt sind. • Verwenden Sie zur Überwachung des Ölablassdrucks ein Manometer. • Sicherstellen, dass das Hydrauliksystem vollständig entlüftet wurde, bevor es unter Druck gesetzt wird. • Verhindern, dass das Werkstück (z. B. Lager, Getriebe oder Ähnliches) aufgrund einer plötzlichen Druckfreisetzung gewaltsam abgeworfen wird (z. B. durch Benutzen einer Sicherungsmutter). • Verwenden Sie keine beschädigten Schläuche. Vermeiden Sie beim Verbinden der Schläuche scharfe Krümmungen und Knickstellen. Scharfe Krümmungen und Knickstellen beschädigen den Schlauch und führen zu frühzeitigen Ausfällen. Bei Druck auf einen beschädigten Schlauch kann dieser reißen. • Heben Sie das Gerät nicht mit Hilfe des Schlauchs oder der Verbindungen an. • Lokale Sicherheitsbestimmungen befolgen. • Ausrüstung durch einen qualifizierten Hydrauliktechniker oder das SKF Repair Centre warten lassen. • Abgenutzte oder beschädigte Teile durch Originalteile von SKF ersetzen. SKF 729124...

  • Página 19: Beschreibung

    1. Beschreibung Die 729124 hat einen Höchstdruck von 100 MPa und leistet ein Hubvolumen von 0,5 cm . Die Pumpe eignet sich für Hydraulikmuttern von SKF (≤ HMV 54) sowie für das Montieren und Demontieren von Lagern oder Teilen mit Preßsitz, die das SKF-Druckölverfahren verwenden bei einem Höchstdruck von 100 MPa. Die Pumpe wird mit einem 1,5 m langen Hochdruckschlauch mit Schnellkupplung geliefert. Ein entsprechender Schnellkupplungsnippel für Anschluß an das Werkstück ist im Lieferumfang enthalten. Die Pumpe ist mit SKF-Montageflüssigkeit SKF LHMF 300 gefüllt; ein zusätzliches Gebinde mit 1 Liter Inhalt gehört zum Lieferumfang. Alles ist in einem stabilen Koffer verpackt. Die Pumpe ist mit einem Überdruckventil und einem Manometer ausgestattet. Das Ablaßventil ist im Pumpenkopf integriert. 2. Technische Daten Bezeichnung 729124 Maximaler Betriebsdruck 100 MPa Hubvolumen 0,5 cm Ölbehalter-Volumen 250 cm Bedienungskraft bei 100 MPa 300 N Länge Hochdruckschlauch 1,5 m lang, mit Schnellkupplung Anschlußnippel Außen- oder Innengewinde Empfohlene Viskosität der 300 mm /s bei 20 °C Montageflüssigkeit Gewicht (mit Füllung) 3,5 kg SKF 729124...

  • Página 20: Bedienungsanleitung

    3. Bedienungsanleitung a) Überprüfen Sie den Ölstand, indem Sie den Stopfen an der Rückseite des Behälters abschrauben. Vergewissern Sie sich, daß die Ölmenge für den gesamten Vorgang ausreicht. Für das Montieren von Lagern nach dem SKF-Druckölverfahren oder mit Hilfe einer Hydraulikmutter wird ein Öl mit einer Viskosität bei Betriebstemperatur von ca. 300 mm /s empfohlen. Für das Demontieren von Lagern empfehlen wir ein Öl mit einer Viskosität bei Betriebstemperatur von ca. 900 mm /s empfohlen. b) Halten Sie die Pumpe horizontal oder ein wenig nach vorne gekantet, um die Ölzufuhr zu gewährleisten. c) Schließen Sie das Rücklaufventil rechts an der Pumpe; wenden Sie hierbei keine Gewalt an. d) Schrauben Sie den Schnellkupplungsnippel (G ) in das Werkstück. e) Den Hochdruckschlauch mit einigen Pumpbewegungen mit Öl füllen (entlüften). Schließen Sie den Schlauch an den Nippel an, indem Sie den Sicherungsring an der Schnellkupplung vorsichtig nach hinten ziehen. Der Schlauch wird auf die gleiche Weise wieder entfernt. Pumpen Sie so lange, bis der erforderliche Druck für Ihre Anwendung erreicht ist. Der Höchstdruck ist 100 MPa; bei diesem Druck öffnet sich das Sicherheitsventil. g) Öffnen Sie nach beendeter Montage das Rücklaufventil, damit überflüssiges Öl in den Ölbehälter zurückfließen kann. Öl-Rücklaufventil Manometer SKF 729124...

  • Página 21: Wartung

    Pumpe ohne Anbauteile (Manometer, Schlauch usw.) 729124-3 Reparatursatz 729124-4 Öl-Rücklaufventil 729124-5 Pumpenkörper 729831 A Schnellkupplung, G 729832 A Schnellkupplungsnippel, G 729126 Hochdruckschlauch (max. 100 MPa) 1077587/2 Manometer (100 MPa, 63 mm) THGD 100 Digitale Öldruckanzeige* Die mit einem * markierten Einheiten betreffen NUR 729124 DU. 4.4 Zubehör Bezeichnung Beschreibung LHMF 300/5 Montageflüssigkeit (5 Liter, 300 mm /s bei 20 °C) LHDF 900/5 Demontageflüssigkeit (5 Liter, 900 mm /s bei 20 °C) Keine Hydrauliköle einfüllen, da diese die Dichtungen angreifen könnten. SKF 729124...
  • Página 22 Índice Declaración de Conformidad CE ................21 Recomendaciones de seguridad ................22 Descripción ....................23 Datos técnicos ....................23 Instrucciones operativas .................24 Mantenimiento ....................25 4.1 Cambio de aceite ......................25 4.2 Limpieza ........................25 4.3 Piezas de repuesto ......................25 4.4 Accesorios ........................25 Traducción de las instrucciones originales SKF 729124...

  • Página 23: Declaración De Conformidad Ce

    Declaración de Conformidad CE SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Países Bajos declaramos que el siguiente producto: Bomba hidraulica 729124 al que se refiere esta declaración, ha sido diseñado y fabricado de acuerdo con la siguiente directiva: Directiva 2006/42/CE (Máquinas) y está clasificado de acuerdo con las siguientes normas: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Países Bajos, Junio de 2013 Sébastien David Jefe de Desarrollo de producto y Calidad SKF 729124...

  • Página 24: Recomendaciones De Seguridad

    • Utilice aceites hidráulicos recomendados (SKF LHMF 300, LHDF 900 o similar) y limpios. • No utilice glicerina ni fluidos a base de agua como fluido de presión. Pueden producirse daños o el desgaste prematuro del equipo. • Nunca utilice el equipo por encima de la presión hidráulica máxima establecida. • No ajuste la presión de las válvulas de seguridad por encima de la presión máxima de trabajo. • No alargue la barra de accionamiento con objeto de reducir la fuerza necesaria para alcanzar la presión máxima. Accione la palanca simplemente con la mano. • No utilice accesorios especificados para una presión inferior a la presión máxima de trabajo de la bomba de inyección. • Utilice un manómetro para supervisar la presión de salida de aceite. • Asegúrese de que todo el aire se haya eliminado del sistema hidráulico antes de presurizarlo. • Evite que la pieza que se está desmontando (p. ej. rodamiento, rueda dentada o similar) salga despedida al liberarse repentinamente la presión (p. ej. utilizando una tuerca de retención). • No utilice mangueras dañadas. Evite doblar y plegar las mangueras a la hora de conectarlas. Los pliegues y dobleces provocarán daños internos en la manguera, dando lugar a un fallo prematuro. • No levante el equipo por las mangueras o los acoplamientos. • Respete las normas de seguridad locales. • El equipo debe ser reparado por un técnico hidráulico cualificado o un centro de reparación SKF. • Sustituya las piezas gastadas o dañadas por piezas originales de SKF. SKF 729124...

  • Página 25: Descripción

    1. Descripción La 729124 tiene una presión máxima de 100 MPa y entrega un volumen por carrera de 0,5 cm . La bomba es idónea para tuercas hidráulicas SKF (hasta ≤ HMV 54), y para el montaje o desmontaje de rodamientos o componentes con un ajuste de interferencia aplicando el método de inyección de aceite SKF, para el cual se requiera una presión máxima de 100 MPa. La bomba se suministra con un tubo de 1,5 metros de longitud y de alta presión, con racor de conexión rápida. Se incluye una boquilla a medida de conexión rápida para sujeción a la herramienta. La bomba ha sido llenada con líquido de montaje SKF LHMF 300 y se suministra con una lata adicional de 1 litro del mismo líquido. La totalidad del equipo se suministra en una robusta caja de plástico. La bomba tiene una válvula de sobrepresión y un manómetro. La válvula de escape está integrada en el cabezal de la bomba. 2. Datos técnicos Designación 729124 Presión máxima 100 MPa Volumen por carrera 0,5 cm Capacidad del depósito de aceite 250 cm Fuerza del mango a 100 MPa 300 N Tubo de presión 1,5 m de longitud con racor de conexion rápida Boquilla de conexión rosca externa o interna Viscosidad de aceite del líquido de 300 mm /s a 20 °C montaje Peso (repleto de aceite) 3,5 kg SKF 729124...

  • Página 26: Instrucciones Operativas

    3. Instrucciones operativas a) Comprobar el nivel de aceite desenroscando el tapón del depósito situado en el extremo final del mismo. Cerciórese de que hay suficiente aceite para la totalidad de la operación a realizar. Para el montaje de rodamientos con el método de inyección de aceite SKF, o por medio de una tuerca hidráulica, recomendamos el uso de un aceite con una viscosidad de aproximadamente 300 mm /s a temperatura de funcionamiento. Para el desmontaje de los rodamientos, le recomendamos el uso de un aceite con una viscosidad de 900 mm /s a temperatura de funcionamiento. b) Mantener la bomba horizontal o ligeramente inclinada hacia adelante para asegurar el suministro de aceite. c) Cerrar la válvula de escape en el lado derecho de la bomba sin aplicar fuerza. d) Enroscar la boquilla de conexión rápida (G ) en la aplicación. Conectar el tubo a la boquilla retirando con cuidado el anillo elástico situado sobre el conector rápido. El tubo se desconecta de la misma manera. f ) Continuar bombeando hasta que se alcance la presión necesaria para la aplicación que usted desee. La presión máxima es de 100 MPa a la cual se abrirá la válvula de seguridad. g) Abrir la válvula de escape, dejando que el aceite superfluo regrese al depósito de aceite. Válvula de escape de aceite Manómetro SKF 729124...

  • Página 27: Mantenimiento

    729124-1 Bomba manual (cuerpo) 729124-3 Kit de reparaciones 729124-4 Gire hacia la izquierda la válvula 729124-5 Contenedor de aceite 729831 A Acople de conexión rápida, G 729832 A Boquilla de conexión rápida, G 729126 Tubo de alta presión 1077587/2 Manómetro, (100 MPa, 63 mm) TGHD 100 Manómetro digital* Los artículos marcados* son SÓLO para la unidad 729124 DU. 4.4 Accesorios Designación Descripción LHMF 300/5 Líquido de montaje (5 litros, 300 mm /s at 20 °C) LHDF 900/5 Líquido de desmontaje (5 litros, 900 mm /s at 20 °C) SKF 729124...
  • Página 28 Dichiarazione di Conformità CE ................27 Precauzioni di sicurezza ..................28 Descrizione ....................29 Dati tecnici .....................29 Istruzioni per l’uso ..................30 Manutenzione ....................31 4.1 Sostituzione dell’olio ....................31 4.2 Pulizia ...........................31 4.3 Pezzi di ricambio ......................31 4.4 Accessori ........................31 Traduzione delle istruzioni originali SKF 729124...

  • Página 29: Dichiarazione Di Conformità Ce

    Dichiarazione di Conformità CE Noi, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Paesi Bassi dichiariamo con la presente che il seguente prodotto: Pompe idrauliche 729124 a cui tale dichiarazione si riferisce, è conforme alle condizioni della seguente direttiva: Direttiva Macchine 2006/42/EC ed è conforme ai seguenti standard: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Paesi Bassi, Giugno 2013 Sébastien David Responsabile Sviluppo Prodotto e Qualità SKF 729124...

  • Página 30: Precauzioni Di Sicurezza

    • Non utilizzare fluidi a base acquosa o base glicerina come fluido di montaggio. Potrebbe derivarne usura prematura o danni all’apparecchiatura. • Non utilizzare l’attrezzatura a pressioni superiori la pressione idraulica massima consentita. • Il funzionamento delle valvole di sicurezza non deve essere regolato a pressioni superiori alla pressione massima di esercizio. • Non utilizzare prolunghe per il manico per ridurre la forza necessaria a ottenere la pressione massima. Affidarsi alla sola pressione delle mani. • Non utilizzare le pompe con accessori con pressione massima nominale di esercizio inferiore a quella massima della pompa. • Utilizzare un manometro per monitorare la pressione dell’olio in uscita. • Assicurarsi che tutta l’aria sia stata eliminata dal circuito idraulico prima di mettere l’impianto idraulico sotto pressione. • E’ sempre necessario prevedere un sistema di arresto (es: una ghiera di bloccaggio) per evitare che il particolare meccanico (es: cuscinetto, ingranaggio o simili) venga proiettato violentemente verso l’esterno al momento del distacco. • Non utilizzare tubi flessibili danneggiati. Evitare di collegare i tubi flessibili con curve strette o nodi. Curve strette e nodi danneggeranno l’interno del tubo flessibile causandone la rottura prematura. L’applicazione di pressione ad un tubo flessibile danneggiato potrebbe causarne la rottura. • Non sollevare l’apparecchiatura afferrandola per i tubi flessibili o per i raccordi. • Osservare le normative di sicurezza locali. • L’assistenza all’apparecchiatura deve essere eseguita da un tecnico idraulico qualificato o dal Centro riparazioni SKF. • Sostituire le parti usurate o danneggiate con ricambi originali SKF. SKF 729124...

  • Página 31: Descrizione

    1. Descrizione La pompa 729124 ha una pressione massima di 100 MPa ed eroga un volume di 0,5 cm a corsa. La pompa si impiega con le ghiere idrauliche SKF (≤ HMV 54) e viene utilizzata per montare e smontare cuscinetti o componenti montati con interferenza. La pompa applica il metodo di iniezione dell’olio SKF nei casi in cui sia richiesta una pressione massima di 100 MPa. La pompa è dotata di un tubo per alte pressioni della lunghezza di m 1,5, con manicotto di collegamento rapido. E’ compreso un raccordo di accoppiamento ad attacco rapido, da collegare al pezzo su cui si lavora. La pompa contiene fluido per montaggi SKF LHMF 300 e viene consegnata con una latta supplementare di un litro dello stesso fluido. Il tutto è imballato in una robusta valigetta di plastica. La pompa è equipaggiata con una valvola di sicurezza e un manometro. La valvola di scarico è integrata nella testa della pompa. 2. Dati tecnici Appellativo 729124 Pressione massima 100 MPa Volume a corsa 0,5 cm Capacità del serbatoio dell’olio 250 cm Sforzo sulla leva a 100 MPa 300 N Tubo idraulico 1,5 m di lunghezza con manicotto di collegamento rapido Raccordo di attacco filettatura esterna o interna Viscosità del fluido per montaggi 300 mm /s a 20 °C Peso (olio compreso) 3,5 kg SKF 729124...

  • Página 32: Istruzioni Per L'uSo

    3. Istruzioni per l’uso a) Controllare il livello dell’olio, svitando il tappo sul retro del serbatoio. Assicurarsi che vi sia olio sufficiente per l’operazione completa. Per il montaggio di cuscinetti con il metodo di iniezione dell’olio SKF, o tramite una ghiera idraulica, raccomandiamo l’uso di un olio con viscositi attorno a 300 mm /s a temperatura di esercizio. Per smontare i cuscinetti raccomandiamo l’uso di un olio con una viscosità di circa 900 mm /s a temperatura di esercizio. b) Mantenere la pompa in posizione orizzontale o leggermente inclinata in avanti, per favorire l’apporto di olio. c) Chiudere la valvola di scarico sul lato destro della pompa senza esercitare forza. d) Avvitare il raccordo di attacco rapido (G ) nell’applicazione. e) Collegare il tubo al raccordo ritraendo delicatamente l’anello elastico sul manicotto di collegamento rapido. Il tubo viene disconnesso nello stesso modo. f ) Continuare a pompare finché non si raggiunge la pressione necessaria per l’applicazione. La pressione massima è di 100 MPa, dopodiché si apre la valvola di sicurezza. g) Aprire la valvola di scarico, per far defluire l’olio superfluo nel serbatoio. Valvola di scarico dell’olio Manometro SKF 729124...

  • Página 33: Manutenzione

    729124-1 Pompa (solo corpo) 729124-3 Kit di riparazione 729124-4 Manopola di rilascio e perno 729124-5 Tubo serbatoio olio 729831 A Manicotto di collegamento rapido, G 729832 A Raccordo di attacco rapido, G 729126 Tubo per alte pressioni 1077587/2 Manometro (100 MPa, 63 mm) THGD 100 Manometro digitale* I tipi contrassegnati con * sono SOLO per 729124 DU. 4.4 Accessori Denominazione Descrizione LHMF 300/5 Fluido per montaggio (5 litri, 300 mm /s at 20 °C) LHDF 900/5 Fluido per smontaggio (5 litri, 900 mm /s at 20 °C) SKF 729124...
  • Página 34 Innehållsförteckning EG-Försäkran om överensstämmelse ..............33 Säkerhetsföreskrifter .....................34 Beskrivning ....................35 Tekniska data ....................35 Bruksanvisning ....................36 Underhåll .......................37 4.1 Påfyllning av olja ......................37 4.2 Rengöring ........................37 4.3 Reservdelar ........................37 4.4 Tillbehör ........................37 Översättning av de ursprungliga anvisningarna SKF 729124...

  • Página 35: Eg-Försäkran Om Överensstämmelse

    EG-Försäkran om överensstämmelse SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Nederländerna deklarerar härmed att följande produkt: Hydraulpump 729124 som denna deklaration refererar till, är i överensstämmelse med villkoren i följande direktiv: Maskindirektivet 2006/42/EC och överensstämmer med följande standards: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Nederländerna, Juni 2013 Sébastien David Chef Produktutveckling och Kvalitet SKF 729124...

  • Página 36: Säkerhetsföreskrifter

    • Använd inte skadade komponenter och modifiera inte utrustningen. • Använd endast ren, rekommenderad olja (t.ex. SKF LHMF 300, LHDF 900 eller motsvarande). • Använd inte glycerin eller vattenbaserade vätskor som tryckmedium. Förtida slitage på utrustningen eller skador kan uppstå. • Använd inte utrustningen vid högre hydraultryck än det angivna maxvärdet. • Justera inte säkerhetsventilen så att den arbetar över MAX arbetstryck. • Handtaget får inte förlängas för att minska den erforderliga kraft som krävs för att uppnå maximalt tryck. Använd enbart handkraft. • Använd inte pumptillbehör, som är klassade att användas under MAX-trycket för pumpen. • Använd manometerklocka för att mäta det utgående oljetrycket. • Säkerställ att all luft har avlägsnats från hydraulsystemet, innan hydraulsystemet trycksätts. • Se alltid till att arbetsstycket (t.ex. lager, drev eller liknande föremål) inte kan kastas iväg om trycket plötsligt skulle släppa (t.ex. med en låsmutter). • Använd inte skadade högtrycksrör. Undvik skarpa böjar och veck vid anslutning av högtrycksrören. Skarpa böjar och veck leder till intern skada av högtrycksröret vilket leder till en pemanent skada. Att trycksätta ett skadat högtrycksrör kan leda till ett allvarligt haveri. • Lyft inte utrustningen i högtrycksrören eller kopplingar. • Följ lokala säkerhetsföreskrifter. • Service ska utföras av en kvalificerad hydraultekniker eller SKF Repair Centre. • Byt ut slitna eller skadade delar med äkta SKF-delar. SKF 729124...

  • Página 37: Beskrivning

    1. Beskrivning Hydraulpump 729124 kan ge ett maximalt tryck av 100 MPa och ger 0,5 cm / slag. Den är lämplig för SKFs hydrauliska muttrar (≤ HMV 54) och för montering och demontering av lager aller andra komponenter med hårda passningar där SKFs tryckoljemetod tilämpas och ett maximalt tryck av 100 MPa krävs. Pumpen är försedd med en 1,5 m lång högtrycksslang med snabbkoppling, en nippel för anslutning till arbetsstycket medföljer som tillbehör. Den är vid leveransen fylld med SKFs monteringsolja LHMF 300 och dessutom medföljer en plastflaska med 1 liter av samma olja. Allt är samlat i en robust plastväska. Pumpen är försedd med överströmningsventil och manometer. Återströmningsventilen är en integrerad del av pumphuvudet. 2. Tekniska data Beteckning 729124 Maxmalt tryck 100 MPa Volym per slag 0,5 cm Oljebehållarens volym 250 cm Handtagstryck vid 100 MPa 300 N Högtrycksslang 1,5 m lång med snabbkoppling Anslutningsnippel utvändig eller invändig gänga Monteringsoljans viskositet 300 mm /s vid 20 °C Vikt inkl. olja 3,5 kg SKF 729124...

  • Página 38: Bruksanvisning

    3. Bruksanvisning a) Kontrollera oljenivån genom att lossa tappen på behållarens bakända. Volymen bör vara tillräcklig för hela arbetet. När pumpen används för SKFs tryckoljemetod eller för hydrauliska muttrar rekommenderas en olja av ca 300 mm /s vid arbetstemperaturen (t.ex. SKF LHMF 300). Vid demontering av framförallt cylindriska tryckoljeförband rekommenderas en olja av ca 900 mm /s vid arbetstemperaturen (t.ex. SKF LHDF 900). b) Håll gärna pumpen något framåtlutad så att oljan kan rinna fram till pumphuvudet. c) Stäng återströmningsventilen på pumpens högra sida utan att utöva för stor kraft. d) Anslut nippeln till arbetsstycket (G e) Anslut slangen till nippeln genom att dra tillbaka snabbkopplingens snäppring. Lossning av slangen sker på motsvaranda sätt. f ) Pumpa tills det erforderliga trycket uppnåtts. Överskrids pumpens maximala tryck 100 MPa öppnar överströmningsventilen. g) Öppna återströmningsventilen så att överflödig olja kan återföras till oljebehållaren. Återströmningsventil Manometer SKF 729124...

  • Página 39: Underhåll

    Manometernippel 729124-1 Pumphuvud med behållare 729124-3 Packningssats 729124-4 Återströmningsventil 729124-5 Oljebehållarrör 729831 A Snabbkoppling, G 729832 A Nippel, G 729126 Högtrycksslang 1077587/2 Manometer (100 MPa, 63 mm) THGD 100 Digital manometer för oljetryck* Beteckningar med asterisk * är ENDAST för 729124 DU. 4.4 Tillbehör Beteckning Beskrivning LHMF 300/5 Monteringsolja (5 liter, 300 mm /s vid 20 °C) LHDF 900/5 Demonteringsolja (5 liter, 900 mm /s vid 20 °C) SKF 729124...
  • Página 40 Inhoudsopgave EC-conformiteitsverklaring..................39 Veiligheidsmaatregelen...................40 Beschrijving....................41 Technische.gegevens..................41 Instructies.voor.gebruik..................42 Onderhoud......................43 4.1 Olie vervangen ......................43 4.2 Schoonhouden ......................43 4.3 Vervangingsonderdelen ....................43 4.4 Accessoires ........................43 Vertaling.van.de.originele.handleiding SKF 729124...

  • Página 41: Ec-Conformiteitsverklaring

    EC-conformiteitsverklaring Wij, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Nederland verklaren hierbij dat het volgende product: Hydraulische.pomp. 729124 waaraan deze verklaring refereert, in overeenstemming is met de voorwaarden van de volgende richtlijn: Machinerichtlijn.2006/42/EC en in overeenstemming is met de volgende normen: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Nederland Juni 2013 Sébastien David Manager Productontwikkeling en Kwaliteit SKF 729124...

  • Página 42: Veiligheidsmaatregelen

    • Gebruik geen beschadigde onderdelen en wijzig de apparatuur niet. • Gebruik schone, aanbevolen hydraulische oliesoorten (SKF LHMF 300, LHDF 900 of gelijkwaardig). • Gebruik geen glycerine of vloeistoffen op waterbasis als drukmedium. Dit leidt mogelijk tot vroegtijdige slijtage van of schade aan de apparatuur. • Gebruik de apparatuur niet boven de vermelde maximale hydraulische druk. • Stel nooit veiligheidskleppen af op drukken boven de maximale werkdruk. • Verleng nooit de hendel om de voor het bereiken van de maximum druk benodigde kracht te verminderen. Gebruik uitsluitend handkracht. • Gebruik nooit accessoires welke een lagere maximale druk hebben dan de pomp. • Gebruik een manometer om de oliedruk te controleren. • Zorg ervoor dat alle lucht uit het hydraulische systeem is verwijderd voordat het hydraulische systeem onder druk wordt gebracht. • Zorg ervoor dat het werkstuk (bijv. een lager, tandwiel of vergelijkbaar voorwerp) bij plotselinge aflating van de druk niet los kan schieten (bijvoorbeeld door een borgmoer te gebruiken). • Gebruik geen beschadigde slangen. Vermijd scherpe bochten en knikken bij het aansluiten van slangen. Scherpe bochten en knikken beschadigen de slang en reduceert de levensduur. Onder druk kan een beschadigde slang scheuren. • Draag de pomp niet aan de slang of koppeling. • Houd u aan alle lokale veiligheidsvoorschriften. • Laat de apparatuur onderhouden door een gekwalificeerde hydraulische technicus of een SKF-reparatiewerkplaats. • Vervang versleten of beschadigde onderdelen alleen door originele SKF-onderdelen. SKF 729124...

  • Página 43: Beschrijving

    1.. Beschrijving De 729124 heeft een maximum druk van 100 MPa met een slagvolume van 0,5 cm De pomp is geschikt voor SKF hydraulische moeren (≤ HMV 54) en voor het monteren en demonteren van lagers of onderdelen volgens de SKF Olie Injectie Methode. De pomp wordt geleverd met een 1,5 meter lange hogedrukslang met snelkoppeling. En bijpassende snelkoppelnippel voor aansluiting op het werkstuk wordt meegeleverd. De pomp wordt gevuld met SKF montagevloeistof LHMF 300 en wordt geleverd met een extra 1 liter container LHMF 300. Alle onderdelen worden geleverd in een robuuste draagkoffer. De pomp heeft een overdrukklep en een manometer. De ontlastklep is een geïntegreerd deel van de pompkop. 2.. Technische.gegevens Aanduiding 729124 Maximum druk 100 MPa Volume per slag 0,5 cm Capaciteit oliecontainer 250 cm Hendelkracht bij 100 MPa 300 N Drukslang 1,5 m lang met snelkoppeling Aansluitnippel uitwendige of inwendige draad Olieviscositeit van montagevloeistof 300 mm /s bij 20 °C Massa (gevuld met olie) 3,5 kg SKF 729124...

  • Página 44: Instructies.vOor.gEbruik

    3.. Instructies.voor.gebruik a) Controleer het oliepeil door de containerplug op de achterkant van de container los te draaien. Voor het monteren van lagers met de SKF Olie Injectie Methode, of door middel van een hydraulische moer, bevelen wij een olie met een viscositeit aan van ongeveer 300 mm /s bij bedrijfstemperatuur. Voor het demonteren van lagers bevelen wij een olie aan met een viscositeit van ongeveer 900 mm /s bij bedrijfstemperatuur. b) Houd de pomp horizontaal of licht naar voren gekanteld om de olietoevoer te verzekeren. c) Sluit de ontlastklep aan de rechterzijde van de pomp zonder kracht te gebruiken. d) Draai de snelkoppelnippel (G ) in de toepassing. e) Sluit de slang op de nippel aan, door de klemring op de snelkoppeling terug te trekken. De slang wordt op dezelfde manier losgekoppeld. f ) Blijf pompen tot de nodige druk voor uw toepassing bereikt is. De maximum druk is 100 MPa. Hierbij opent de veiligheidsklep. g) Open de ontlastklep en laat de overbodige olie naar de oliecontainer teruglopen. Olie-ontlastklep Manometer SKF 729124...

  • Página 45: Onderhoud

    Manometernippel 729124-1 Handpomp (subset) 729124-3 Reparatieset 729124-4 Ontlastklep, compleet met draaiknop 729124-5 Pomp-behuizing 729831 A Snelkoppeling, G 729832 A Nippel van snelkoppeling, G 729126 Hogedrukslang 1077587/2 Manometer (100 MPa, 63 mm) THGD 100 Digitale oliedrukmeter* Items met een * zijn ALLEEN voor 729124 DU. 4.4. Accessoires Aanduiding Beschrijving LHMF 300/5 Montagevloeistof (5 liter, 300 mm /s bij 20 °C) LHDF 900/5 Demontagevloeistof (5 liter 900 mm /s bij 20 °C) SKF 729124...
  • Página 46 Conteúdo Declaração de conformidade EC ................45 Medidas de segurança ....................46 Descrição .......................47 Dados técnicos ....................47 Instruções de operação ..................48 Manutenção ....................49 4.1 Mudar o óleo .......................49 4.2 Limpeza ........................49 4.3 Lista de peças de reserva...................49 4.4 Acessórios ........................49 Tradução das instruções originais SKF 729124...

  • Página 47: Declaração De Conformidade Ec

    Declaração de conformidade EC SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Holanda por meio desta declara que o produto a seguir: Bomba hidráulica 729124 referente a esta declaração, está de acordo com as condições descritas na seguinte diretiva: Diretiva de Máquinas 2006/42/EC e está em conformidade com as seguintes normas: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Holanda, Junho de 2013 Sébastien David Gerente de Desenvolvimento e Qualidade de Produtos SKF 729124...

  • Página 48: Medidas De Segurança

    • Não utilize fluidos à base de glicerina ou água como uma pressão média. É possível resultar em desgaste ou dano prematuro do equipamento. • Não utilize o equipamento acima da pressão hidráulica máxima indicada. • Não ajuste as válvulas de segurança para trabalhar em pressões acima da pressão operacional máxima. • Não utilize o manípulo para reduzir a força necessária para atingir a pressão máxima. Utilize apenas a alavanca de origem com esforço manual. • Não use as bombas com acessórios, que estejam classificados abaixo da pressão operacional máxima da bomba. • Não use manômetro para monitorar a pressão da saída de óleo. • Certifique-se de que todo o ar foi removido do sistema hidráulico, antes de pressurizar o sistema. • Evite que qualquer peça de trabalho (por exemplo, rolamento, roda dentada ou item semelhante) seja projetada violentamente na sequência de um súbito alívio de pressão (por exemplo, através da utilização de uma porca de retenção). • Não use mangueiras danificadas. Evite dobrar ou torcer demais as mangueiras, ao acoplá-las. Isso poderá causar danos internos à mangueira e gerar falhas prematuras. Aplicar pressão a uma mangueira danificada pode causar o rompimento da mesma. • Não erga o equipamento pelas mangueiras ou pelos acoplamentos. • Siga os regulamentos de segurança locais. • A manutenção do equipamento deve ser realizada por um técnico hidráulico qualificado ou pelo Centro de Reparo SKF. • Substitua as peças com desgaste ou danificadas por peças SKF originais. SKF 729124...

  • Página 49: Descrição

    1. Descrição A 729124 tem uma máxima pressão de 100 MPa e por curso liberta um volume de 0,5 cm . A bomba é apropriada para porcas hidráulicas SKF (≤ HMV 54), e para montar ou desmontar chumaceiras ou componentes com um ajustamento fixo aplicando o método de injecção de óleo da SKF, onde é necessária a máxima pressão de 100 MPa. A bomba é fornecida com uma mangueira de alta pressão de 1,5 metros de comprimento com um acoplamento de conexão rápida. Está incluído um bocal de conexão rápida para ligação à peça de trabalho. A bomba é enchida com fluido de montagem SKF LHMF 300 e é fornecida com uma lata adicional de 1 litro com o mesmo fluido. Tudo isto é embalado numa caixa de plástico resistente. A bomba tem uma válvula de sobrepressão e um manómetro. A válvula de escape está integrada na cabeça da bomba. 2. Dados técnicos Designação 729124 Máxima pressão 100 MPa Volume por curso 0,5 cm Capacidade do reservatório do óleo 250 cm Força do manípulo a 100 MPa 300 N 1,5 m de comprimento com acoplamento de Mangueira de pressão conexão rápida Bocal de conexão rosca externa ou interna Viscosidade do óleo do fluido de 300 mm /s (1 400 SUS) at 20 °C montagem Peso (cheia de óleo) 3,5 kg SKF 729124...

  • Página 50: Instruções De Operação

    3. Instruções de operação a) Verifique o nível do óleo ao desenroscar o bujão do reservatório do óleo, o qual se encontra na extremidade traseira do reservatório. Assegure-se de que há óleo suficiente para a sua total operação. Para montar chumaceiras com o método de injecção de óleo SKF, ou através de uma porca hidráulica, recomenda-se que utilize um óleo com uma viscosidade de aproximadamente 300 mm /s à temperatura de operação. Para desmontar chumaceiras, recomendamos que utilize um óleo com uma viscosidade de aproximadamente 900 mm /s à temperatura de operação. b) Segure a bomba horizontalmente ou ligeiramente inclinada para a frente para assegurar o fornecimento de óleo. c) Feche a válvula de escape no lado direito da bomba sem fazer força. d) Enrosque o bocal de conexão rápida (G ) na aplicação. e) Ligue a mangueira ao bocal tirando suavemente o anel com fecho de mola do conector rápido. A mangueira é desligada da mesma maneira. f ) Continue a bombear até que seja alcançada a pressão necessária para a sua aplicação. A máxima pressão é de 100 MPa com a qual a válvula de segurança abrirá. g) Abra a válvula de escape, permitindo que o óleo supérfulo volte para o reservatório do óleo. Válvula de escape óleo Manómetro SKF 729124...

  • Página 51: Manutenção

    Bocal de calibre 729124-1 Bomba manual (montagem parcial) 729124-3 Jogo de manutenção 729124-4 Válvula de pressão e vedante 729124-5 Corpo da bomba 729831 A Acoplamento de conexão rápida, G 729832 A Bocal de conexão rápida, G 729126 Mangueira de alta pressão 1077587/2 Manómetro (100 MPa, 63 mm) THGD 100 Manômetro Digital* Os itens marcados* são APENAS para o 729124 DU. 4.4 Acessórios Designação Descrição LHMF 300/5 Fluido de montagem (5 litros, 300 mm /s a 20 °C) LHDF 900/5 Fluido de desmontagem (5 litros, 900 mm /s a 20 °C) SKF 729124...
  • Página 52 目 录 符合欧盟相关产品条例的声明.................51 安全措施 ......................52 1. 应用 ......................53 2. 技术参数......................53 3. 操作说明......................54 4. 保养 ......................55 4.1 更换液压油........................55 4.2 清洁..........................55 4.3 备件 ..........................55 4.4 附件 ..........................55 SKF 729124...

  • Página 53: 符合欧盟相关产品条例的声明

    符合欧盟相关产品条例的声明 我们， SKF维护产品 Kelvinbaan.16 3439.MT.Nieuwegein 荷兰 在此声明，以下产品： 液压泵 729124 为该声明所指，符合下列指令： 机械产品指令2006/42/EC 并遵从以下标准： EN-ISO.12100:2010 EN-ISO.4413 Nieuwegein，荷兰, 2013年6月 Sébastien.David 产品研发与质量经理 SKF 729124...

  • Página 54: 安全措施

    •. 务必确保设备仅由经过培训的人员进行操作。 •. 操作设备时应佩戴合适保护装备，如：眼罩和防护手套。 •. 使用前必须仔细检查设备以及所有附件。 •. 请勿使用损坏的组件或改装该设备。 •. 使用推荐的液压油（SKF.LHMF.300、LHDF.900.或类似产品。 •. 请勿使用甘油或水基流体作为压力介质。否则可导致设备过早磨损或损坏。 •. 请勿在超出已标明最大液压的情况下使用该设备。 •. 在实际压力超过最大工作压力的情况下,请勿调节安全阀。 •. 不要延长手柄以减少泵压时所需的力。只用手泵压。 •. 请勿使用带有额定压力低于泵的最大工作压力的附件的泵。 •. 请使用压力表监测出油口压力。 •. 在为液压系统加压前，确保已从液压系统中排除所有空气。 •. 防止在意外的压力释放（例如，通过使用锁紧螺母） 下强制使工件（例如轴承、齿轮或类似物件）弹出。 •. 请勿使用破损软管。连接软管时，请避免弯折和扭结。 弯折和扭结会损坏软管内部，最终导致过早失效。 对破损软管施压，可能导致其破裂。 •. 请勿通过软管或联轴器提升设备。 •. 请遵循当地的安全法规。 •. 应由合格的液压技术人员或.SKF.修理中心来维护设备。 •. 使用原装的.SKF.部件来更换磨损或损坏的部件。 SKF 729124...

  • Página 55: 技术参数

    1. 应用 SKF液压泵729124 最大的工作压力是100.MPa，每次打压的流量是0.5.cm 。该液压 泵适用于SKF的液压螺母（≤.HMV.54 及以下尺寸），用于以SKF注油法、所需工作 压力最大为100.MPa的干涉配 合的轴承及相关工件的安装与拆卸。该液压泵配备了 1.5m长的耐高压管和快速接头，快速耦合接 头可拧到工件的连接点上。该泵出厂时 装满了SKF安装油LHMF.300，此外还配备了一升这样的安装 油。所有这些组件都装 在一个结实的塑料工具箱里。该液压泵上装有一个过压阀和一个压力表，卸 压阀与 泵头集成在一起。 2. 技术参数 729124 定货号 100.MPa 最大压强 0,5.cm 每次流量 250.cm 油罐容量 100.MPa 时手柄压力 300.N 1.5.m.，带快速耦合接头 高压油管长度 连接头 外螺纹或内螺纹 20.°C.时.300.mm 安装油粘度 3,5.kg 重量（已填充安装油） SKF 729124...

  • Página 56: 操作说明

    3. 操作说明 a) 松开液压泵油罐后面的油箱盖，检查油位，保证有足够的液压油完成工作。对 于使用SKF液压 法安装轴承或使用SKF液压螺母时，建议使用工作温度下粘度为 300.mm /s左右的安装油；对于拆卸轴承，建议使用工作温度下粘度为 900.mm /s左右的拆卸油。 b) 保持液压泵处于水平位置或略微前倾，以完成加装液压油。 c) 关上位于液压泵右手侧的卸压阀，不要用力拧。 d) 将快速接头（G ）接上相应的应用位置 e) 将高压油管耦合接头上的卡环轻微地向后拉，以将高压油管接到快速接头上。 高压油管可以 同样的方式取下来。 f) 对泵进行持续地泵压，直到达到应用所需的压强。最大压强为100.MPa，一旦达 到这个压 强，安全阀就会打开。 g) 打开卸压阀，可让多余的油回流到油罐中。 卸压阀 压力表 SKF 729124...

  • Página 57: 更换液压油

    更换液压油或维修后，请确保系统中没有聚集的空气。在将高压油管接到应用点前必 须检查，泵压 时从油管出来的油没有气泡可以确认。请只使用推荐的清洁液压油。 4.2 清洁 确保液压泵的清洁，防止灰尘和金属颗粒进入泵内引起磨损。 4.3 备件 订货号 描述 729108 压力表接头 729124-1 泵压手柄 729124-3 维修包 729124-4 卸压旋钮和心轴 729124-5 油罐 729831.A 快速耦合接头,.G 729832.A 快速接头,.G 729126 高压油管 1077587/2 压力表.(100.MPa,.63.mm) THGD.100 数字油压表* *所标项目仅限于729124 DU。 4.4 附件 订货号 描述 LHMF.300/5 /s,.5.升装). 安装油.(300.mm LHDF.900/5 /s,.5.升装) 拆卸油.(900.mm SKF 729124...
  • Página 58 Декларация соответствия EC ................57 Рекомендации по безопасности ................58 Описание .......................59 Технические характеристики .................59 Инструкция по эксплуатации ...............60 Обслуживание ....................61 4.1 Замена масла ......................61 4.2 Чистота ........................61 4.3 Запасные части ......................61 4.4 Дополнительные принадлежности ................ 61 П еревод инструкции По эксПлуатации SKF 729124...

  • Página 59: Декларация Соответствия Ec

    Декларация соответствия EC Мы, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein The Netherlands (Нидерланды) настоящим заявляем, что следующий продукт: Гидравлический насос SKF 729124 к которому относится настоящая декларация, выполнен в соответствии со следующей директивой: Machinery Directive 2006/42/EC и соответствует следующим стандартам: EN-ISO 12100:2010 EN-ISO 4413 Nieuwegein, Нидерланды Июнь 2013 Себастьен Дэвид (Sébastien David) Менеджер отдела проектирования и качества SKF 729124...

  • Página 60: Рекомендации По Безопасности

    (SKF LHMF 300, LHDF 900 или аналогичные). • Для создания давления не используйте глицерин или жидкости на водной основе. Это может привести к повреждению или преждевременному износу оборудования. • Не используйте оборудование при гидравлическом давлении выше максимально допустимого. • Не регулируйте клапан безопасности для работы при давлении выше максимального рабочего. • Не применяйте удлинительные приспособления для рукояти, чтобы снизить усилие, необходимое для создания нужного давления. Используйте только стандартную ручку. • Не используйте насос с принадлежностями, максимальное рабочее давление которых ниже, чем у насоса. • Используйте манометр для контроля давления на выходе насоса. • Убедитесь в отсутствии воздуха в системе. • Используйте приспособления (например гайки) для ограничения перемещения рабочих деталей (например подшипников, шестерней и т.д.). • Не используйте поврежденные патрубки. Не допускайте резких изгибов и изломов при использовании патрубков. Резкие изгибы могут повредить патрубки, что приведет к их преждевременному износу. Создание давления в поврежденном шланге может привести к его разрыву. • Не поднимайте оборудование за патрубок или штуцер. • Следуйте рекомендациям по безопасности. • Ремонт оборудования должен проводиться квалифицированным гидравликом или в Ремонтном центре SKF. • Для ремонта или замены изношенных частей используйте только оригинальные детали SKF. SKF 729124...

  • Página 61: Описание

    1. Описание Насос 729124 создает максимальное давление 100 МПа (14 500 Psi) и имеет ход поршня 0,5 см (0.03 д ). Насос предназначен для гидрогаек SKF (≤ HMV 54) и для монтажа и демонтажа подшипников и посадок с натягом с применение метода гидрораспора SKF, где требуется максимальное давление 100 МПа. Насос поставляется с 1,5 метровым шлангом высокого давления с быстросъемным штуцером. Также поставляется соединительный штуцер для присоединения детали. Насос заполнен монтажным маслом SKF LHMF 300. Упакован в пластиковый кейс. Насос оборудован предохранительным клапаном. Выпускной клапан находится на верхней стороне насоса. 2. Технические характеристики Обозначение 729124 Максимальное давление 100 МПа (14 500 psi) Подача за ход 0,5 см³ (0.03 д³) Объем контейнера для масла 250 см³ (15 д³) Усилие при 100 МПа 300 Н (66 ф) 1,5 м (5 ф) длинной с быстросъемным Шланг для масла штуцером Соединительный ниппель внутренняя или наружная резьба Вязкость монтажного масла 300 mm /s (1 400 SUS) ) при 20 °C Вес (заполненного маслом) 3,5 кг (8 ф) SKF 729124...

  • Página 62: Инструкция По Эксплуатации

    3. Инструкция по эксплуатации a) Проверьте уровень масла с помощью нерезъбового клапана контейнера, расположенного на задней стороне контейнера. Убедитесь что масла достаточно для выполнения необходимых вам операции. Для монтажа подшипников с помощью метода гидрораспора SKF, или с помощью гидрогаек рекомендуется использовать масло со средней вязкостью 300 мм /сек (1 400 SUS) при рабочей температуре. Для демонтажа подшипников рекомендуется использовать масло со средней вязкостью 900 мм /сек (4 100 SUS) при рабочей температуре. b) Держите насос горизонтально или слегка наклонно в направлении крепления подвода масла. c) Закройте выпускной клапан на правой стороне насоса без приложения чрезмерных усилий. d) Завинтите быстросъемный штуцер (G ¼) в рабочую деталь e) Присоедините шланг к штуцеру, осторожно оттянув подвижное кольцо штуцера. Отсоединение производиться таким же образом.. f) Качайте до создания давления, необходимого для выполнения необходимых работ. Максимальное давление составляет 100 МПа (14 500 psi). g) Откройте выпускной клапан, чтобы излишки масла вытекли в контейнер. Выпускной клапан Манометр SKF 729124...

  • Página 63: Обслуживание

    729108 Штуцер манометра 729124-1 Ручной насос 729124-3 Ремонтный комплект 729124-4 Выпускная ручка и маховик 729124-5 Контейнер для масла 729831 A Быстросоединительная муфта, G 729832 A Быстросоединительный ниппель, G 729126 Шланг высокого давления 1077587/2 Манометр (100 МПа, 63 мм) THGD 100 Цифровой манометр* Позиции, обозначенные* предназначены только для использования с 729124 DU. 4.4 Дополнительные принадлежности Обозначение Описание LHMF 300/5 Монтажное масло (5 литров, 300 мм²/с при 20 °C) LHDF 900/5 Демонтажное масло (5 литров, 900 мм²/с при 20 °C) SKF 729124...
  • Página 64 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
