3.2.2
Regulación de corriente / corriente constante / limitación de corriente
La regulación de corriente también se conoce como limitación de corriente o modo de corriente constante (CC).
La corriente de salida DC se mantiene constante por parte de la fuente de alimentación una vez que la corriente
de salida de la carga alcanza el límite ajustado. Entonces, la fuente de alimentación cambia automáticamente
a CC. La corriente que circula desde la fuente de alimentación se determina por parte de la tensión de salida y
la resistencia real de la carga. Siempre que la corriente de salida sea inferior que el límite de corriente ajustado,
el equipo estará o bien en modo de tensión constante o de potencia constante. Sin embargo, si el consumo de
potencia alcanza el valor de potencia ajustado, el equipo cambiará automáticamente a limitación de potencia y
establecerá la corriente de salida según I
valor de referencia de corriente, tal y como se determina por parte del usuario, siempre tiene un límite superior.
Mientras la salida DC esté encendida y el modo de corriente constante esté activo, la condición «modo CC activo»
se indicará en el display de gráficos con la abreviatura CC y este mensaje se pasará como señal a la interfaz ana-
lógica y se almacenará como un estado que se podrá leer como mensaje de estado a través de la interfaz digital.
3.2.3
Regulación de potencia / potencia constante / limitación de potencia
La regulación de potencia, también denominada limitación de potencia o potencia
constante (CP), mantiene la potencia de salida DC de una fuente de alimentación
constante si la corriente fluye de la carga en relación con la tensión de salida y
la resistencia de la carga alcanza el valor ajustado según P = U * I y P = U² / R
respectivamente. La limitación de potencia regula entonces la corriente de salida
según I = sqr(P / R), donde R es la resistencia de la carga.

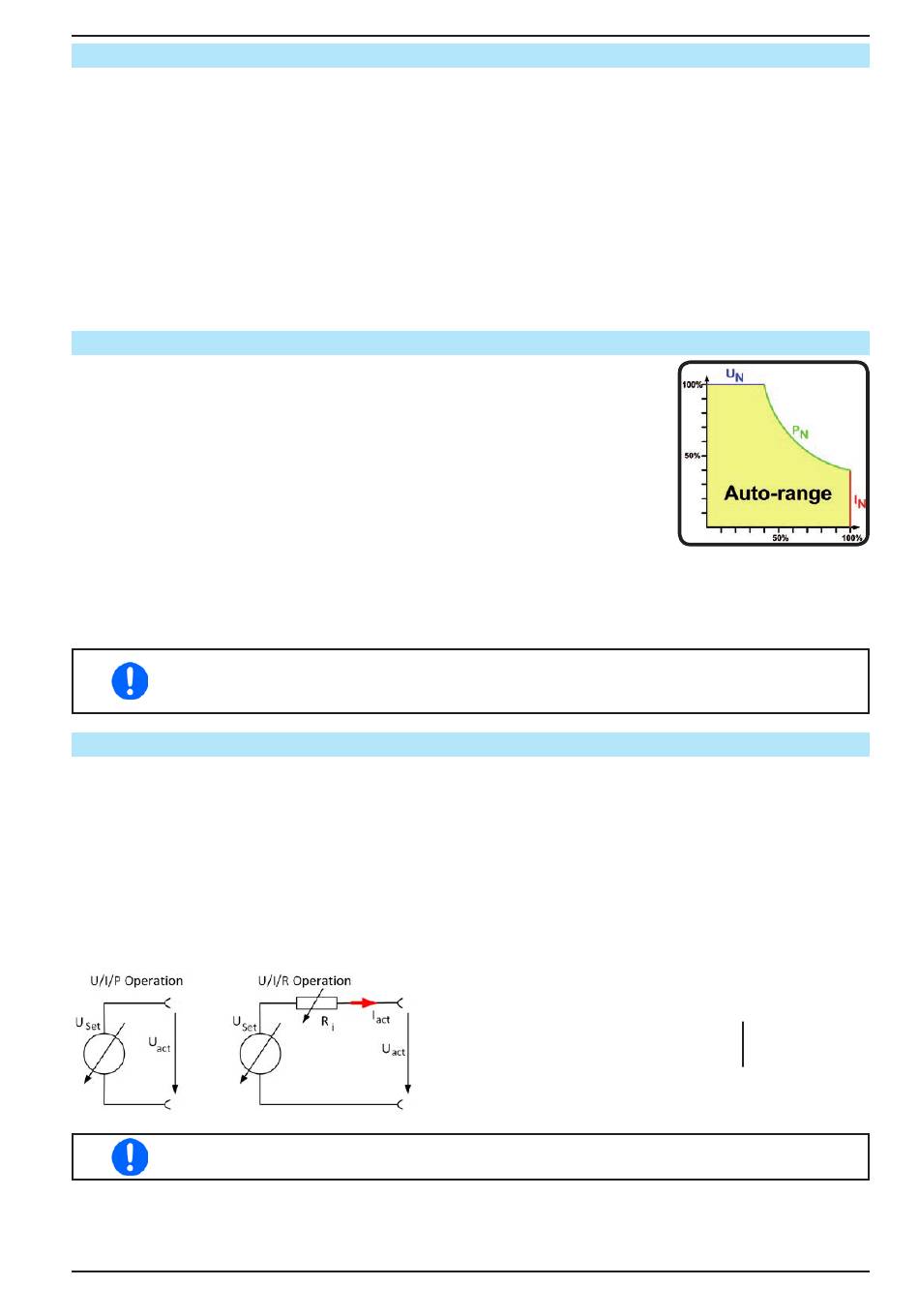

La limitación de potencia funciona según el principio de AutoRange de forma que
cuanto menor es la tensión de salida, mayor es la corriente que fluye y viceversa
para mantener la potencia constante dentro de los límites del rango P
diagrama a la derecha).
Mientras la salida DC esté encendida y el modo de potencia constante esté activo,
la condición «modo CP activo» se indicará en el display gráfico con la abreviatura
CP y se almacenará como un estado que se podrá leer como mensaje de estado
a través de la interfaz digital.
En el funcionamiento de detección remoto, p. ej. cuando se conecte la entrada Sense a la carga,
la salida de tensión incrementada y, por tanto, la salida de potencia incrementada no se incluye
en el valor de potencia real porque el equipo mide y regula la tensión de la entrada Sense.
3.2.4
Regulación de resistencia interna
El control de resistencia interna (abreviado como CR) de las fuentes de alimentación es la simulación de una
resistencia interna virtual que está conectada en serie a la carga. Según la Ley de Ohm, esto supone una caída
de tensión que da como resultado una diferencia entre la tensión de salida ajustada y la tensión de salida real.
Esto funcionará en modo CC o CP mientras que la tensión de salida real diferirá aún más de la tensión ajustada,
ya que ambos modos limitan, adicionalmente, la tensión de salida. El modo CR se ejecuta en realidad en CV pero
se indicará como CR en el display una vez que se alcance el valor de resistencia ajustado.
El rango de resistencia ajustable de un modelo particular se incluye en las especificaciones técnicas. La regulación
de tensión que depende del valor de referencia de resistencia se realiza mediante un cálculo en un controlador
ARM rápido que es únicamente un poco más lento que otros controladores en el interior del circuito de control
Explicación:
Con el modo de resistencia activado, el generador de funciones no estará disponible y el valor
de potencia real suministrado por el equipo no incluirá la disipación de potencia simulada de Ri.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
= P
/ U
, incluso si el valor de corriente máxima es superior. El
MAX
SET
IN
U
Act
P
= (U
Ri
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSI 9000 3U
(véase
N
= U
- I
* R
Set
Act
- U
) * I
Set
Act
Act
www.elektroautomatik.de
ea1974@elektroautomatik.de
P
, I
Set
Set
Set
Página 44
