3.5.4.5

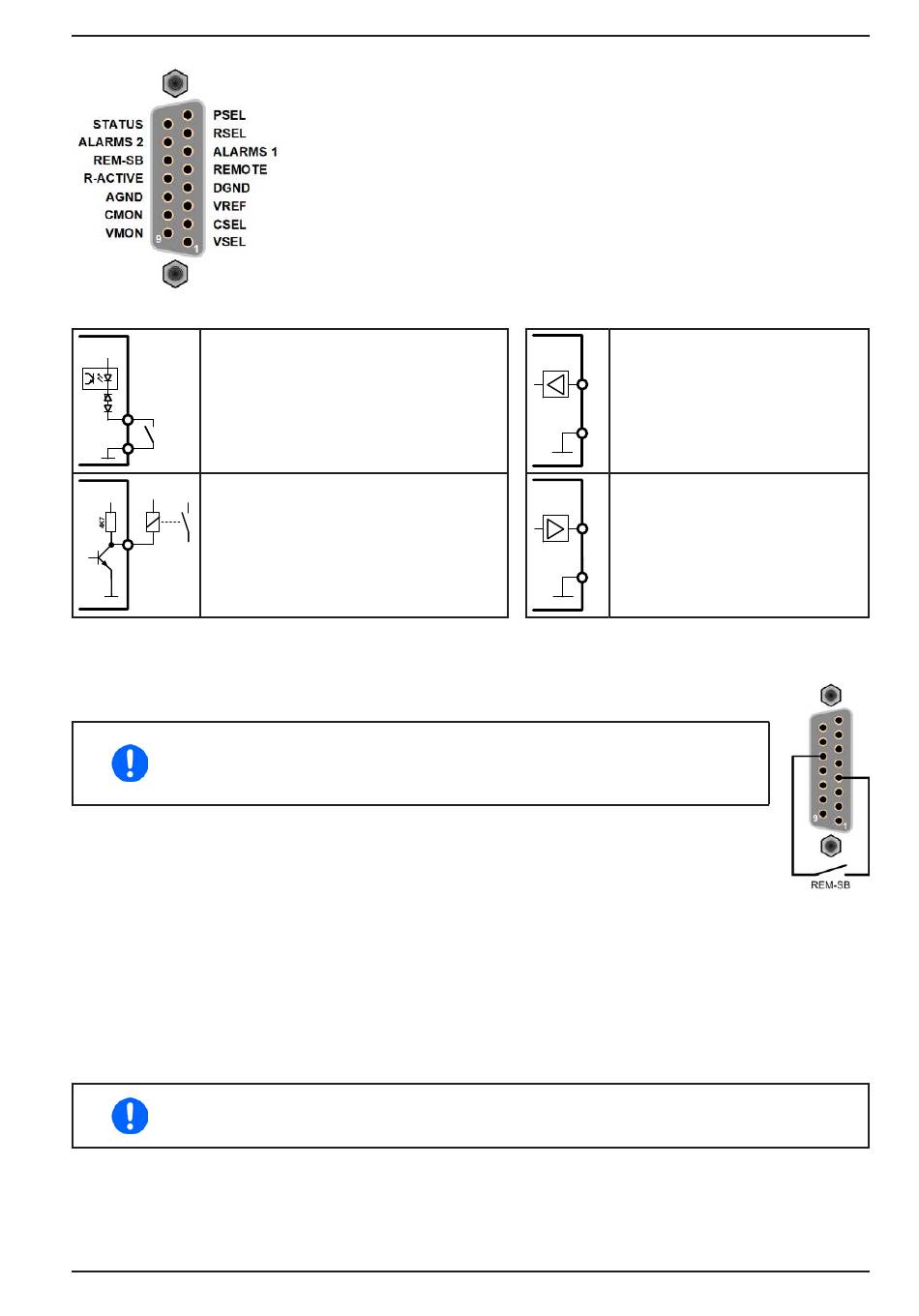

Descripción del conector D-Sub
3.5.4.6

Diagrama simplificado de los pines

Entrada digital (DI)
+ +
La DI se levanta y por lo tanto, requiere
usar un contacto con baja resistencia
(relé, interruptor, contactor, etc) para po-
der bajar la señal a DGND.
Salida digital (DO)
+10V
12V
Un colector cuasi-abierto, en forma de alta
resistencia pull-up frente a la alimentación
interna. El diseño no permite que se car-
gue el pin sino que se alternen señales por
parte de la corriente de sumidero.
3.5.4.7
Ejemplos de aplicación
a) Conmutar la salida DC con el pin REM-SB
Una salida digital, p. ej. de un PLC, podría no bajar limpiamente el pin ya que
podría no tener una resistencia lo suficientemente baja. Compruebe las espe-
cificaciones de la aplicación de control. Véase también los diagramas de pines
anteriores.
En el control remoto, el pin REM-SB se usará para encender y apagar la salida DC del equipo. Esta
función también está disponible sin que esté activo el control remoto y puede, por un lado, bloquear
la salida DC para impedir que se encienda en manual o control remoto digital y, por el otro, que el
pin pueda encender o apagar la salida DC pero no de forma independiente. Véase a continuación
en «El control remoto no está activo».
Se recomienda utilizar un contacto de baja resistencia, como un interruptor, un relé o un transistor
para conmutar el pin a tierra (DGND).
Se pueden producir las siguientes situaciones:
El control remoto se ha activado
Durante el control remoto a través de la interfaz analógica, solo en pin REM-SB determina el estado de la salida
DC, según las definiciones de los niveles en 3.5.4.4. La función lógica y los niveles predeterminados se pueden
invertir mediante un parámetro en el menú de configuración del equipo. Véase 3.4.3.1.
Si el pin no está conectado o el contacto conectado está abierto, el pin será HIGH. Con el pa-
rámetro «Analog interfaceRem-SB» en ajuste «Normal», es necesario que la «salida DC esté
encendida». Así que, al activar el control remoto, la salida DC se encenderá inmediatamente.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSI 9000 3U
Entrada analógica (AI)
Entrada de alta resistencia (impe-
V~0.5
dancia >40 k....100 kΩ) para un
circuito de amplificador operacional.
AGND
Salida analógica (AO)
Salida de un circuito de amplifica-
V~2
dor operacional, baja impedancia.
Véase las especificaciones de la
tabla anterior.
AGND
