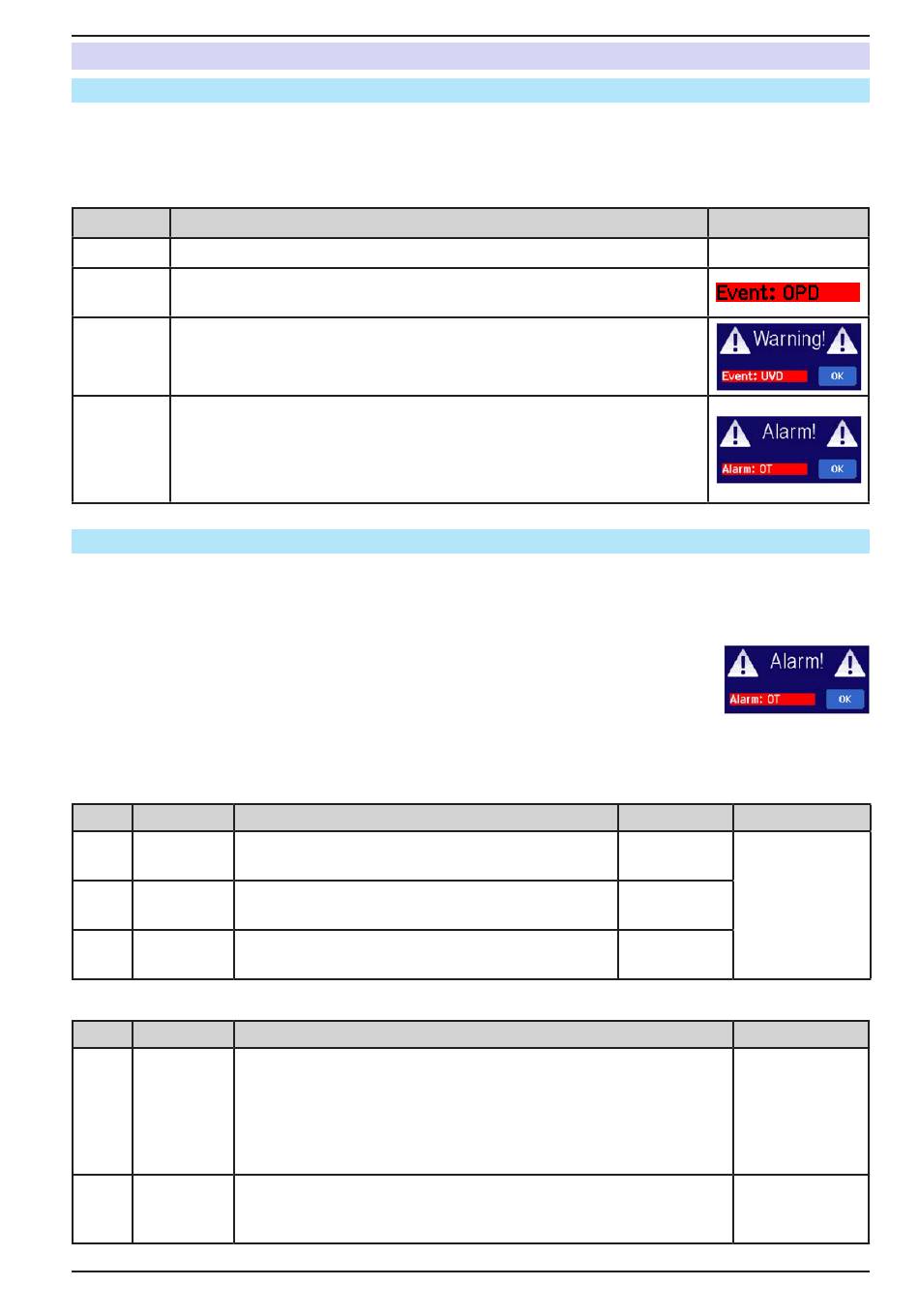

3.6
Alarmas y supervisión
3.6.1
Definición de términos
Existe una distinción clara entre las alarmas del equipo (véase «3.3. Situaciones de alarma») como protección
frente a sobretensión o sobrecalentamiento y por eventos definidos por el usuario como OVD (detección de so-
bretensión). Mientras que las alarmas del equipo sirven apagando inicialmente la salida DC, los eventos definidos
por el usuario pueden apagar la salida DC (Acción = ALARM) pero también pueden simplemente activar una señal
acústica para advertir al usuario. Las acciones basadas en eventos definidos por el usuario se pueden seleccionar:
Acción
Impacto
NONE
El evento definido por el usuario está deshabilitado.
Al alcanzar la condición que acciona el evento, la acción SIGNAL indicará
SIGNAL
un mensaje de texto en la zona de estado del display.
Al alcanzar la condición que acciona el evento, la acción WARNING indicará
WARNING
un mensaje de texto en la zona de estado del display y activará un mensaje
de advertencia adicional en una ventana emergente.
Al alcanzar la condición que acciona el evento, la acción ALARM indicará un
mensaje de texto en la zona de estado del display CON un mensaje de ad-
ALARM
vertencia adicional en una ventana emergente, además de una señal acústica
(si está activada). Además, la salida DC está apagada. Ciertas alarmas del
equipo se indican a la interfaz analógica o se pueden consultar a través de la AI.
3.6.2
Control de eventos y de las alarmas del equipo
Un incidente de alarma del equipo normalmente apagará la salida DC, mostrará una ventana emergente en el centro
del display y, si se activa, emitirá una señal acústica para advertir al usuario. Todas las alarmas deben confirmarse.
► Cómo confirmar una alarma en el display (durante el control manual)
1.
Si la alarma se indica mediante una ventana emergente, pulse OK.
2.
Si la alarma ya se ha confirmado pero aún aparece en la zona de estado, pulse
primero en la zona de estado para mostrar al ventana emergencia y, a continuación,
confirme con OK.
Para poder confirmar una alarma durante el control remoto analógico, véase «3.5.4.3. Confirmar las alarmas del equi-
po». Para confirmar en control remoto digital, consulte la documentación externa «Programming ModBus & SCPI».
Algunas alarmas del equipo se pueden configurar:
Corto
Largo
Descripción
OverVoltage
Activa una alarma si la tensión de salida DC alcanza
OVP
Protection
el umbral definido. La salida DC se apagará.
OverCurrent
Activa una alarma si la corriente de salida DC alcanza
OCP
Protection
el umbral definido. La salida DC se apagará.
OverPower
Activa una alarma si la potencia de salida DC alcanza
OPP
Protection
el umbral definido. La salida DC se apagará.
Estas alarmas no se pueden configurar y se basan en hardware:
Corto
Largo
Descripción
Sub- o sobretensión en alimentación AC. Activa una alarma si la
alimentación AC está fuera de los valores especificados o al desco-
nectar el equipo de la alimentación, por ejemplo, al apagarlo con el
PF
Power Fail
interruptor de alimentación. La salida DC se apagará, que podría ser
temporalmente, dependiendo de la situación y del ajuste «DC output
after PF alarm» (véase 3.4.3.1)
Acciona una alarma si la temperatura interna alcanza un cierto límite.
OverTempe-
OT
La salida DC se apagará, que podría ser temporalmente, dependiendo
rature
del ajuste «DC output after OT alarm» (véase 3.4.3.1)
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSI 9000 3U
Ejemplo
Rango
Indicación
0 V...1.1*U
Nom
Display, interfaz
0 A...1.1*I
Nom
analógica y digital
0 W...1.1*P
Nom
Indicación
Display, interfaz
analógica y digital
Display, interfaz
analógica y digital
www.elektroautomatik.de
ea1974@elektroautomatik.de
Página 61
