3.10.14.2
Uso
Se pueden ajustar los siguientes parámetros para la función de tabla FC:
Valor
Rango
Point 1: Uoc
0 V...U
Point 2+3: U
0 V...U
Point 2+3: I
0 A...I
Nom
Point 4: Isc
0 A...I
Nom
Todos los parámetros se pueden ajustar libremente y por eso podrían dar como resultado curvas no
realistas. Algunas veces el equipo podría mostrar un «Calculation error» después de haber pulsado
en LOAD y cancelará la carga. En este caso, compruebe los ajustes, revíselos y pruebe de nuevo.

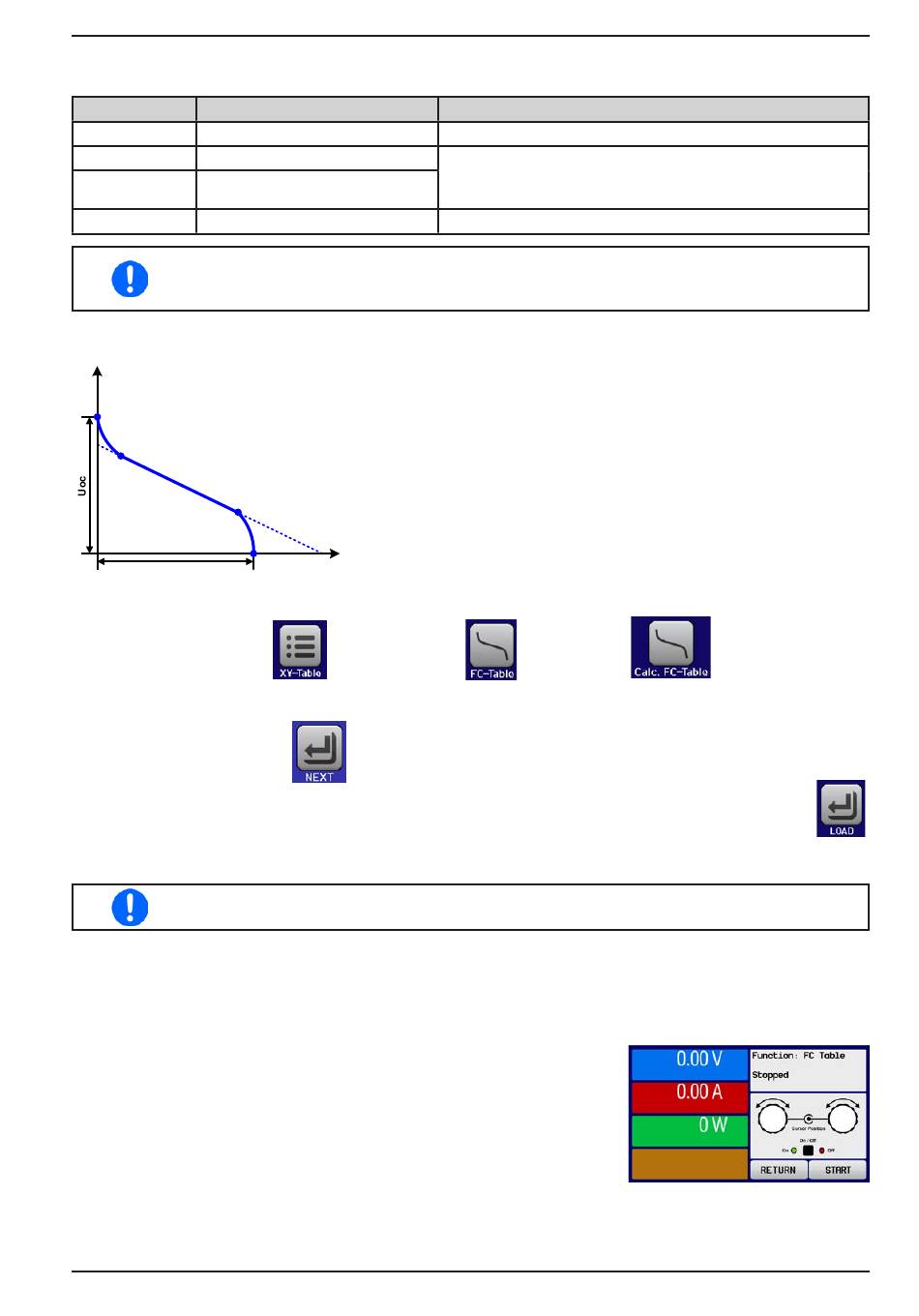

Diagrama esquemático
U
P1
P2
P3
Isc
► Cómo configurar la tabla FC
1.
En el menú, pulse en
2.
Ajuste cuatro parámetros de los cuatro puntos de apoyo, tal y como se requiere para la simulación.
3.
No olvide ajustar los límite globales para la tensión y potencia en la siguiente pantalla a la que podrá
acceder en el área táctil
4.
Después de configurar los valores para la generación de la señal requerida, pulse en la zona táctil
Después de cargar la función en el generador XY interno, la simulación estará lista para empezar.
La función se puede guardar en una memoria USB como tabla, y se puede leer mediante cual-
quiera de las interfaces digitales. En el control remoto, la función no se puede cargar ni controlar.
Desde la pantalla en la que se controla manualmente el generador de funciones XY (arranque/parada) podrá volver
a la primera pantalla de la función de tabla FC y usar la zona táctil que antes estaba bloqueada para guardar la
tabla en la memoria USB. Para hacerlo, siga las instrucciones en pantalla. La tabla se puede usar para analizar
los valores o para visualizarla en Excel o en herramientas similares.
► Cómo trabajar con la función de tabla FC
1.
Con una carga apropiada conectada, por ejemplo, un convertidor DC-DC,
arranque la función tal y como se describe en 3.10.4.1.
2.
La tensión de salida se ajustará dependiendo de la corriente de carga,
que se define por parte de la carga conectada y disminuirá cuanto mayor
sea la corriente. Sin ninguna carga, la tensión se incrementará hasta el
valor Uoc ajustado.
3.
Detenga la función en cualquier momento como se describe en 3.10.4.1.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Nom
Nom
Aplicación y resultado:
Después de ajustar los cuatro puntos de apoyo P1 a P4, mientras P1
está en posición Uoc y 0 A y P4 está en posición Isc y 0 V, el equipo
calculará la función como una tabla UI y la cargará al generador XY.
Dependiendo de la corriente de carga, que podrá situarse entre 0 V e
Isc, el equipo ajustará una tensión de salida variable, cuyo progreso
entre 0 V y Uoc dará como resultado una curva similar a la representada
a la izquierda.
La pendiente entre P2 y P3 depende de los valores ajustados para P2
y P3 y puede modificarse libremente siempre que la tensión de P3 sea
inferior a la de P2 y la corriente de P3, superior a la de P2.
P4
I
, a continuación en
.
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Descripción
Tensión en circuito abierto sin carga
La tensión y la corriente definen la posición de estos dos
puntos en el sistema de coordinadas U-I, que representan
dos puntos de apoyo en la curva que se van a calcular
Corriente de salida DC durante el cortocircuito
y por último en
www.elektroautomatik.de
ea1974@elektroautomatik.de
Serie PSI 9000 3U
.
Página 78
.
