4. Sistema de Alarma de Voz
Notas del Alambrado
Nota: Si está utilizando una
AVPS-24, vea la Figura 4-35 y la
Figura 4-36. Si está utilizando
una APS-6R, vea la Figura 4-36 y
la Figura 4-37.
Diagrama de Alambrado
(usando una AVPS-24)
Cable de cinta de energía
CAB-400AA – 75398
CAB-3 – 75394
Diagrama
P8
AMG-1
Sistemas de Canal Doble
solamente
4-28

Conexiones del Circuito de Problema del CPU

Esta sección contiene los diagramas de alambrado y los diagramas de distribución para
conectar el circuito de problema del CPU-300 o el CPU-400. Cuando este conectando
el circuito de problema del CPU, note lo siguiente:
• Conexiones P9 y P10 del circuito de problema en los amplificadores de audio
(AA-30, AA-100, y AA-120) son intercambiables.
• Las conexiones P1 y P2 del circuito de problema de la AVPS-24 son
intercambiables (Figura 4-35).
• Las conexiones J3 y J4 de problema de la APS-6R son intercambiables
(Figura 4-36).
• Los números de parte del cable de problema son: 75098 (12-pulgadas (30.48 cm) o
71033 (60-pulgadas (152.4 cm).

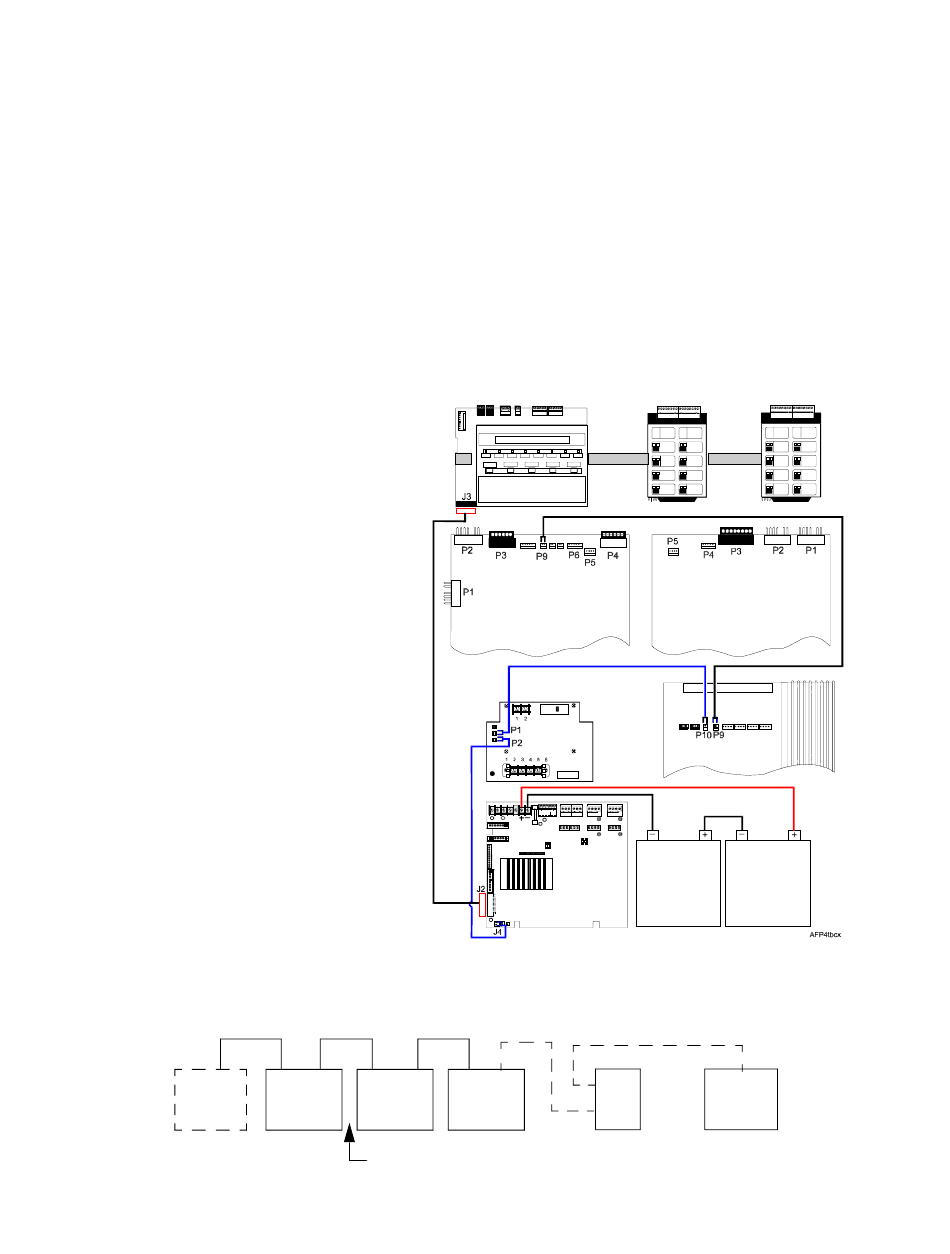

La Figura 4-35 muestra el alambrado típico para conectar un circuito de problema a un
CPU usando una AVPS-24 como una fuente de alimentación auxiliar:
Figura 4-34 Conexiones del Circuito de Problema del CPU
La Figura 4-35 muestra un diagrama simplificado para conectar un circuito de
problema utilizando una fuente de alimentación auxiliar AVPS-24:
P10 P9
P10
P9
AA-30 AA-30
AA-100 AA-100
AA-120 AA-120
Amplificador de audio adicional
Figura 4-35 Diagrama del Circuito de Problema (AVPS-24)
Configuraciones del Sistema de Voz
Cable 71033 o 75098
AMG-1 o AMG-E
Cable 71033 o 75098
AVPS-24
MPS-400
P9 P8
P1
AMG-1
P2
AVPS-24 P/S
opcional
AFP-300/AFP-400 Installation PN 50253:D 09/22/98
FFT-7 o FFT-7S
AA-30
Batería de Batería de
12 VCD 12 VCD
J4
MPS-400
